产品选型 | 除了功能,你还需要关注信号隔离器的四个细节 2020-04-02 产品选型 | 除了功能,你还需要关注信号隔离器的四个细节 526

小编有话说:信号隔离器采用电磁隔离和光电隔离技术,将接收到的信号通过采样/调制耦合至输出,再通过信号解调/转换实现信号隔离传输功能。信号隔离器通过隔离实现抑制干扰之外,还具有信号变送,放大,接口匹配和桥接,信号分配等作用。

复杂工况下的电磁干扰可能来自于电源,输入回路,输出回路和地回路,会污染仪表弱电信号,出现采样不准,信号波动现象,严重情况下会造成控制回路设备意外停车或生产事故。因此选择功能,性能,质量上乘的信号隔离器是用户在日益严峻的电磁环境下让设备稳定运行的首选解决方案。



情景案例

小李是新入职的电气工程师,需使用信号隔离器解决信号干扰问题,小李购买回来后给到了仪控室的王主任:


产品选型 | 除了功能,你还需要关注信号隔离器的四个细节


产品选型 | 除了功能,你还需要关注信号隔离器的四个细节

小李购买随机配送的220V转9V适配器再加转接线


选择信号隔离器

你需要关注的四个细节



细节一:供电电压



某宝购买随机配送的220V转9V适配器再加转接线,一方面需要现场有220V插座,使用不方便;同时电源质量和连接可靠性是非常重要的,你看这根9V转接线连接就极有可能不可靠。

像信号转换器这类产品,我们一般选择供电电压是20~35V DC的,这样我们使用控制柜内的开关电源就可以供电,安全稳定。同时信号隔离器采用螺钉紧固连接,保证供电连接的可靠性。

产品选型 | 除了功能,你还需要关注信号隔离器的四个细节



细节二:内部升温

购买的这款产品,内部发热器件78L05常温下正常工作时最大温升65℃,如果安装在散热不好的柜体内,使用1年左右有可能就损坏,对生产的稳定性和连续性有非常大的隐患。

信号隔离器的一项重要作用是持续稳定优化系统电磁干扰问题,保证系统的长期稳定运行,所以对于信号隔离器能否长期可靠的工作也是必须要考虑的,我们一般会选择采用了负载调制,低功耗,低温升技术的产品。

好的厂家生产的信号隔离器最大温升可控制在20℃以内,内部元器件和整机稳定工作10年不是梦。


细节三:自我保护能








信号隔离器除了抑制信号回路中的干扰信号,自身的抗干扰能力也是必须要考虑的,设想隔离器本身在电磁干扰下不能正常工作,怎么能给回路提供良好的干扰抑制保护呢?所以我们可以看隔离器内部,是否在端口有浪涌,静电,传导等EMC保护器件

例如端口的TVS二极管,可以在两端经受瞬间高能量冲击时,它以ps级的速度把两端间的阻抗值由高阻抗变为低阻抗,以吸收一个瞬间大电流,把它的两端电压箝制在一个预定的数值上,从而保护后面的精密元器件不受瞬态高压尖峰脉冲的冲击。仔细看看你买的这个产品在输入,输出和电源端口都没有TVS保护,在大功率设备启停的时候产生的浪涌电压就可能把它给打坏了。




细节四:质保年限


质保是产品的品质保证,也是厂商的服务能力体现,一般敢宣传长质保期的厂家,都是拥有核心技术和丰富现场经验的,在产品设计,测试,生产,售前,售后等方面综合实力较强的佼佼者,我们可以优先考虑这些厂家的产品。

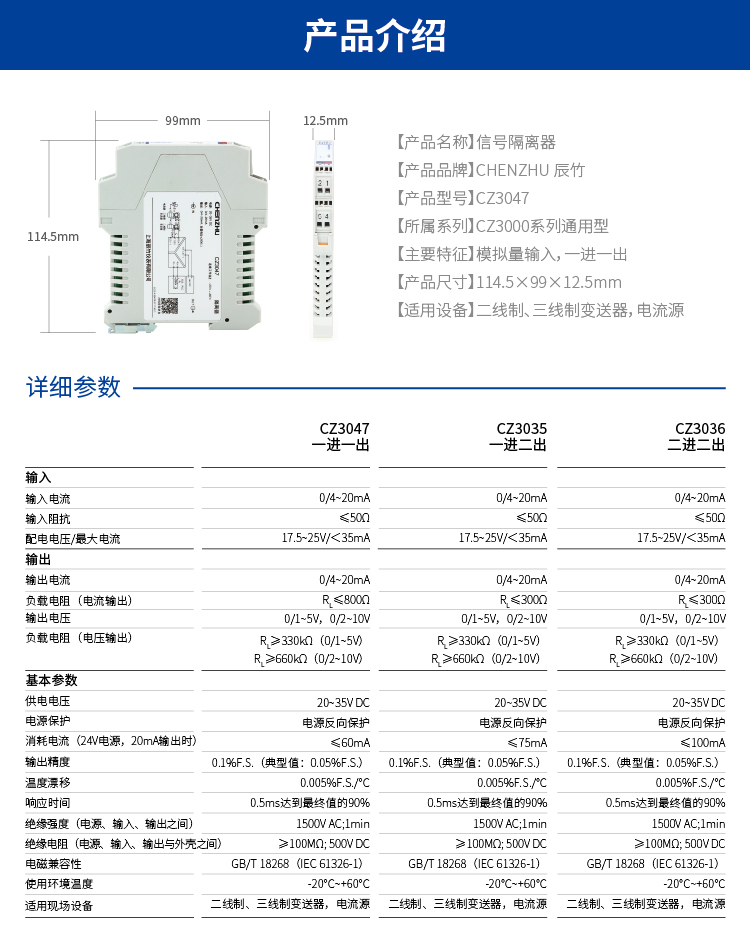

小李在主任的指导下,最后选择了辰竹信号隔离器CZ3047,顺利使用在系统信号回路中,系统运转稳定,解决了长期以来原因不明确的波动异常。

产品选型 | 除了功能,你还需要关注信号隔离器的四个细节





选择隔离器除了要确定输入输出功能,还需要关注精度、功耗、绝缘强度、温升,温漂等其他重要参数,适用、可靠是选择隔离器的主要原则。

产品选型 | 除了功能,你还需要关注信号隔离器的四个细节


辰竹信号隔离器采用电源,输入和输出三端隔离技术,打破干扰地环路,保护控制信号的纯净和稳定。同时自身具有较强的EMC性能,在自身受到强干扰的情况下,也能正常工作。迄今为止,辰竹信号隔离器已应用于数万个工业现场,为控制系统的稳定保驾护航。
