T2-80/3P+1F 交流电源SPD (220/380VAC 三相TT In=40kA 遥信) 7058261

380VAC三相TT交流电源SPD，标称放电电流In(8/20us):40kA/相，最大放电电流Imax(8/20us):80kA/相，热插拔，状态指示，遥信。

适用电压:

220/380VAC

适用配电系统:

三相TT

标称放电电流In:

40kA

遥信功能:

有

T2-80/3P+1F

Product details

Technichal Data

Download

点击咨询

contrast

enquire

交流电源SPD (220/380VAC 三相TT In=40kA 遥信) 7058261

CHENZHU EPLAN T2-80_3P+1F.edz

产品特征

保护类型

尺寸

外壳

基本参数

安全数据（防雷）

产品认证

认证标准

标准/规程

环境要求

连接参数

安装

Technichal Data

Generate PDF

产品特征

特征	220/380VAC;Imax=80kA;Up=2.0kV;遥信

保护类型

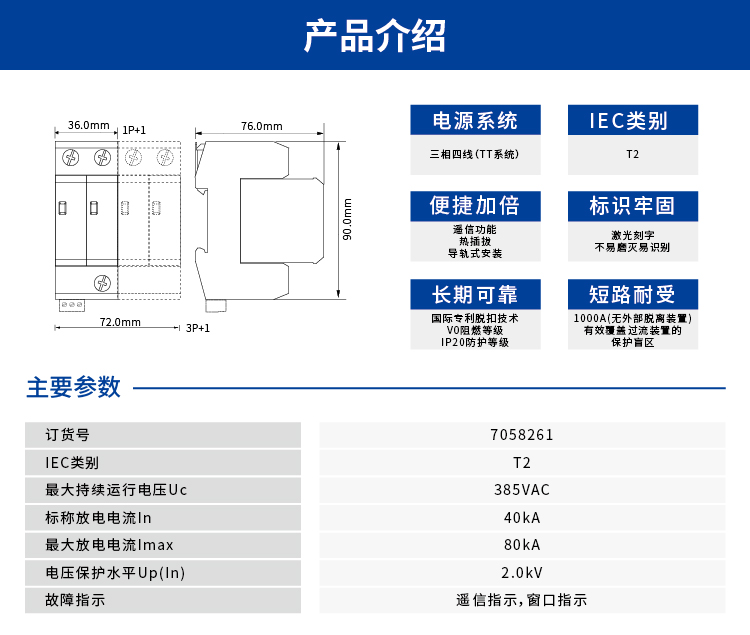

尺寸

高度	90.0mm
深度	76.0mm
宽度	72.0mm

外壳

品牌	Dinkle
防护等级	IP 20
材料	PA66
阻燃等级	V0
颜色	灰色

基本参数

额定工作电压Un	220VAC
最大工作电压Uc	385VAC
响应时间	25ns
漏电流	＜20uA

安全数据（防雷）

标称放电电流In（8/20us)	40kA
最大放电电流Imax（8/20us）	80kA
电压保护水平Up（8/20us)	2.0kV(L-N);1.2kV(N-PE)

产品认证

认证

防雷认证;CE认证

认证标准

防雷认证	上海防雷产品测试中心

标准/规程

名称	GB/T 18802.1 / IEC 61643-11

环境要求

连续工作温度	﹣40—70℃
储存温度	﹣40—85℃
相对湿度	5%—95%
适用场所	分配电箱
最大海拔高度	2000m

连接参数

刚性导线截面范围	4—35mm2
柔性导线截面范围	4—35mm2
剥线长度	12mm
连接方式	端子接线
最大紧固力矩	3Nm

安装

安装位置	配电箱
安装方式	35mm导轨
接口类型	螺丝
