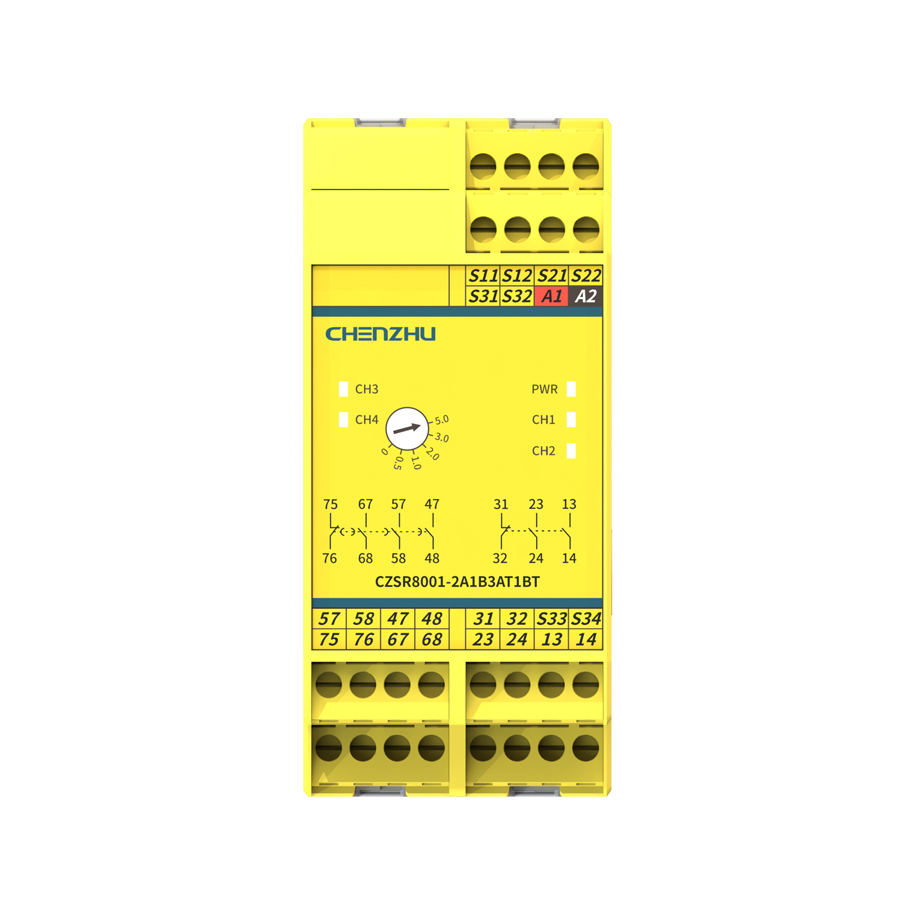

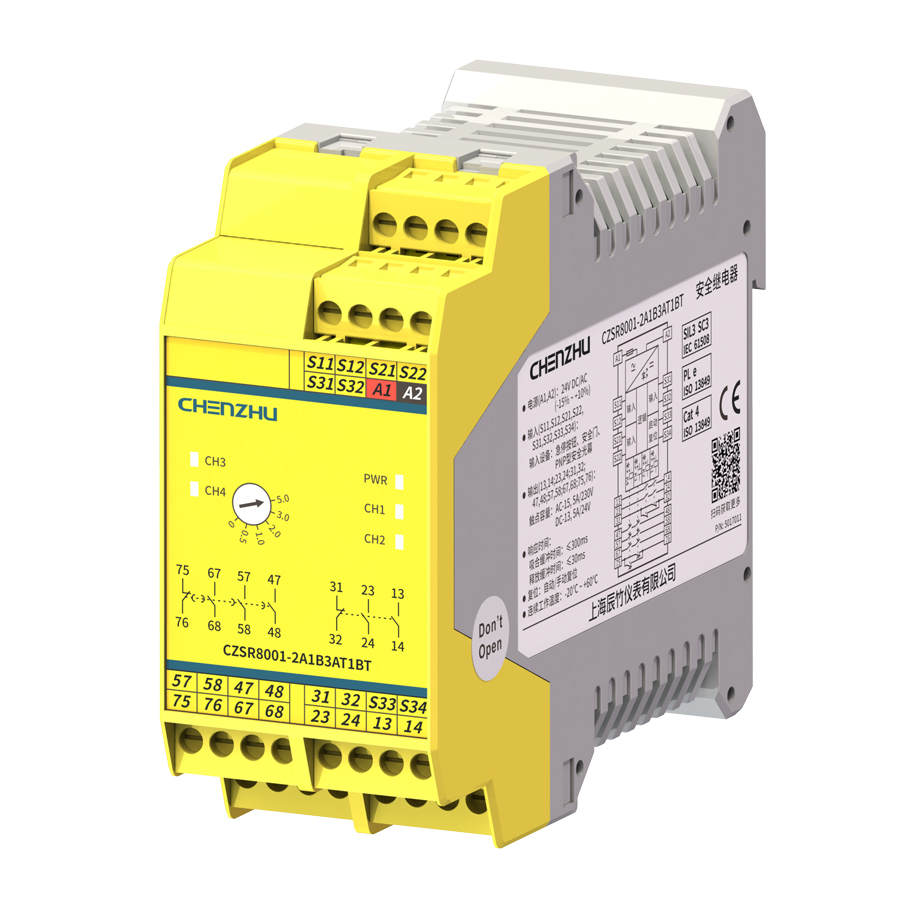

急停按钮/安全门
24V DC/AC
2NO+1NC+3NO(t)+1NC(t)
自动 / 手动复位
CHENZHU EPLAN CZSR8001-2A1B3AT1BT.edz
| 应用图 | 接线图 |
|
|
| 应用 | 急停按钮/安全门 |
| 特征 | 急停按钮/安全门; 24V DC/AC; 自动/手动复位; 2NO+1NC |
| 供电电压（Ue） | 24V DC/AC |
| 电压容差 | 0.85~1.1 |
| 消耗电流 | ≤170mA (24V DC); ≤400mA (24V AC) |
| 电源保护 | 电源反向保护 |
| 供电方式 | 独立供电 |
| 电源连接方式 | 端子供电 |
| 输入设备 | 急停按钮/安全门 |
| 输入电流 | ≤50mA |
| 导线电阻 | ≤15Ω |
| 输出信号 | 继电器输出 |
| 触点数量 | 7 |
| 触点类型 | 2NO+1NC+3NO(t)+1NC(t) |
| 触点材料 | AgSnO₂ + 0.2μm Au |
| 触点熔丝保护 | 10A gL/gG NEOZED(NO); 6A gL/gG NEOZED(NC) |
| 切换容量 | AC-15,5A/230V; DC-13,5A/24V |
| 吸合缓冲时间 | 自动复位: ≤300ms; 手动复位: ≤150ms |
| 释放缓冲时间 | 急停操作(瞬时触点)：≤30ms 急停操作(延时触点)：≤30ms ( + 延时时间) 延时时间：0s, 0.5s, 1s, 2s, 3s, 5s (分段可选，出厂默认5s) 电源失效：≤100ms |
| 恢复时间 | 急停操作：≤30ms 电源失效：≤100ms |
| 电源短时中断 | 20ms |
| 连续工作温度 | -20℃~+60℃ |
| 贮存温度 | -40℃~+80℃ |
| 相对湿度 | 10%~90% |
| 振动 | 频率: 10Hz~55Hz; 振幅: 0.35mm |
| 过压等级 | Ⅱ |
| 污染等级 | 2 |
| 额定绝缘电压 | 250V AC |
| 额定冲击耐压 | 输入端~输出端: 4000V (1.2/50us); 输出通道之间: 4000V (1.2/50us) |
| 绝缘强度 | 1500V AC, 1min |
| 绝缘电阻 | 输入端~输出端: ≥100MΩ; 输出通道之间: ≥100MΩ |
| 电气间隙与爬电距离 | 符合EN 60947-1 |
| 深度 | 114.5mm |
| 高度 | 99.0mm |
| 宽度 | 45.0mm |
| 材料 | PA |
| 防护等级 | IP20 |
| 阻燃等级 | UL94/V0 |
| 颜色 | 黄/灰 |
| 设备类型 | Type A |
| 停止等级 | 0 |
| 电磁兼容性 | 符合IEC 61326-1(GB/T 18268), IEC 61326-3-1 |
| 电快速瞬变脉冲群抗扰度 | 依据标准: IEC 61326-3-1; 达到FS性能判据要求 |
| 浪涌(冲击)抗扰度 | 依据标准: IEC 61326-3-1; 达到FS性能判据要求 |
| 射频电磁场辐射抗扰度 | 依据标准: IEC 61326-3-1; 达到FS性能判据要求 |
| 静电放电抗扰度 | 依据标准: IEC 61326-3-1; 达到FS性能判据要求 |
| 射频场感应的传导骚扰抗扰度 | 依据标准: IEC 61326-3-1; 达到FS性能判据要求 |
| 低频共模传导 | 依据标准: IEC 61326-3-1; 达到FS性能判据要求 |
| 刚性导线可用横截面范围 | 0.5~2.5mm² |
| 柔性导线可用横截面范围 | 0.5~2.5mm² |
| 最小导线横截面AWG | 12 |
| 最大导线横截面AWG | 24 |
| 剥线长度 | 8mm |
| 螺纹 | M3 |
| 连接方式 | 螺钉连接 |
| 最小紧固扭矩 | 0.5Nm |
| 最大紧固扭矩 | 0.6Nm |
| 安装方式 | DIN35mm导轨安装 |
