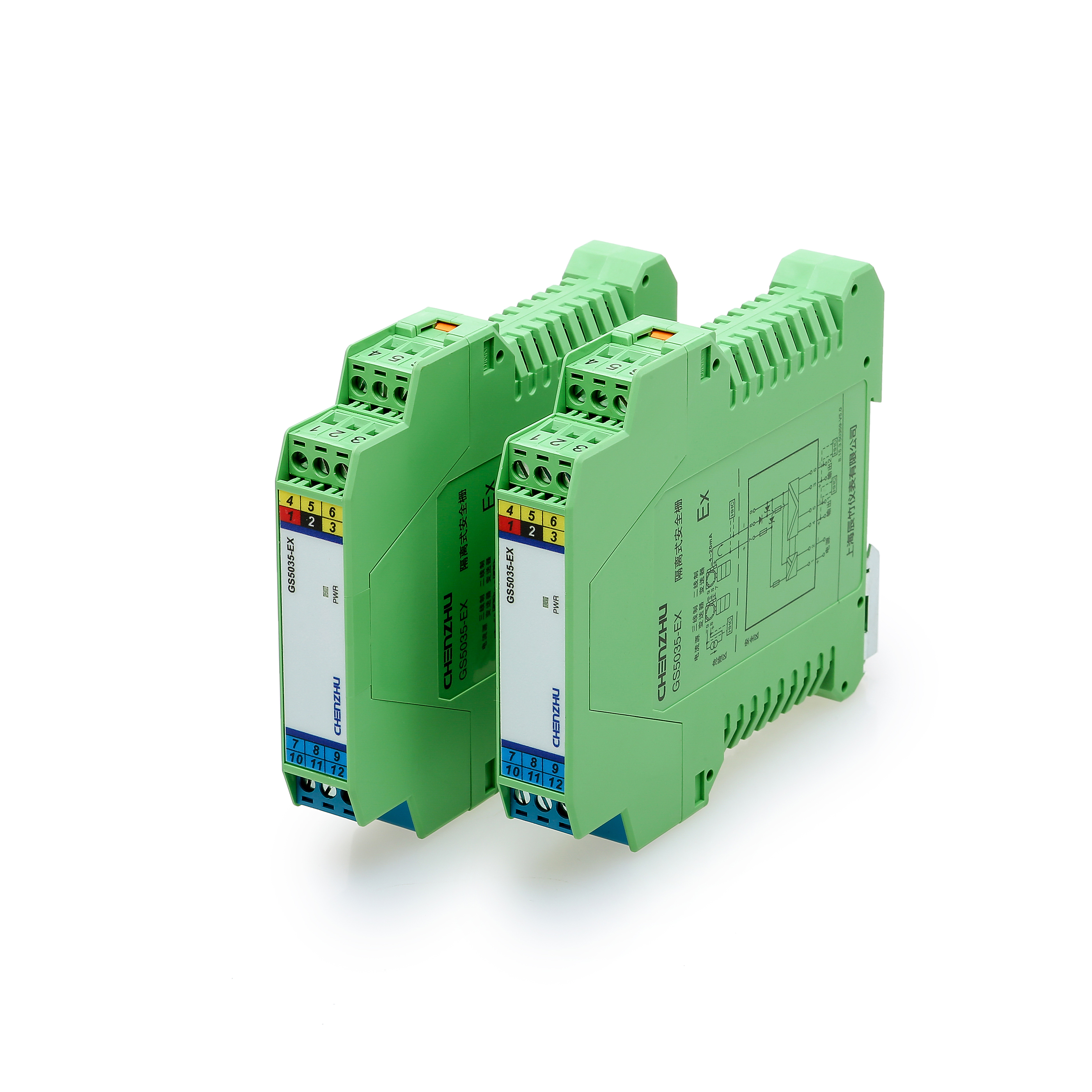

一进一出
热电阻PT100
热电阻Cu50
热电阻Cu100
4~20mA
1~5V
24VDC
端子供电
SIL2

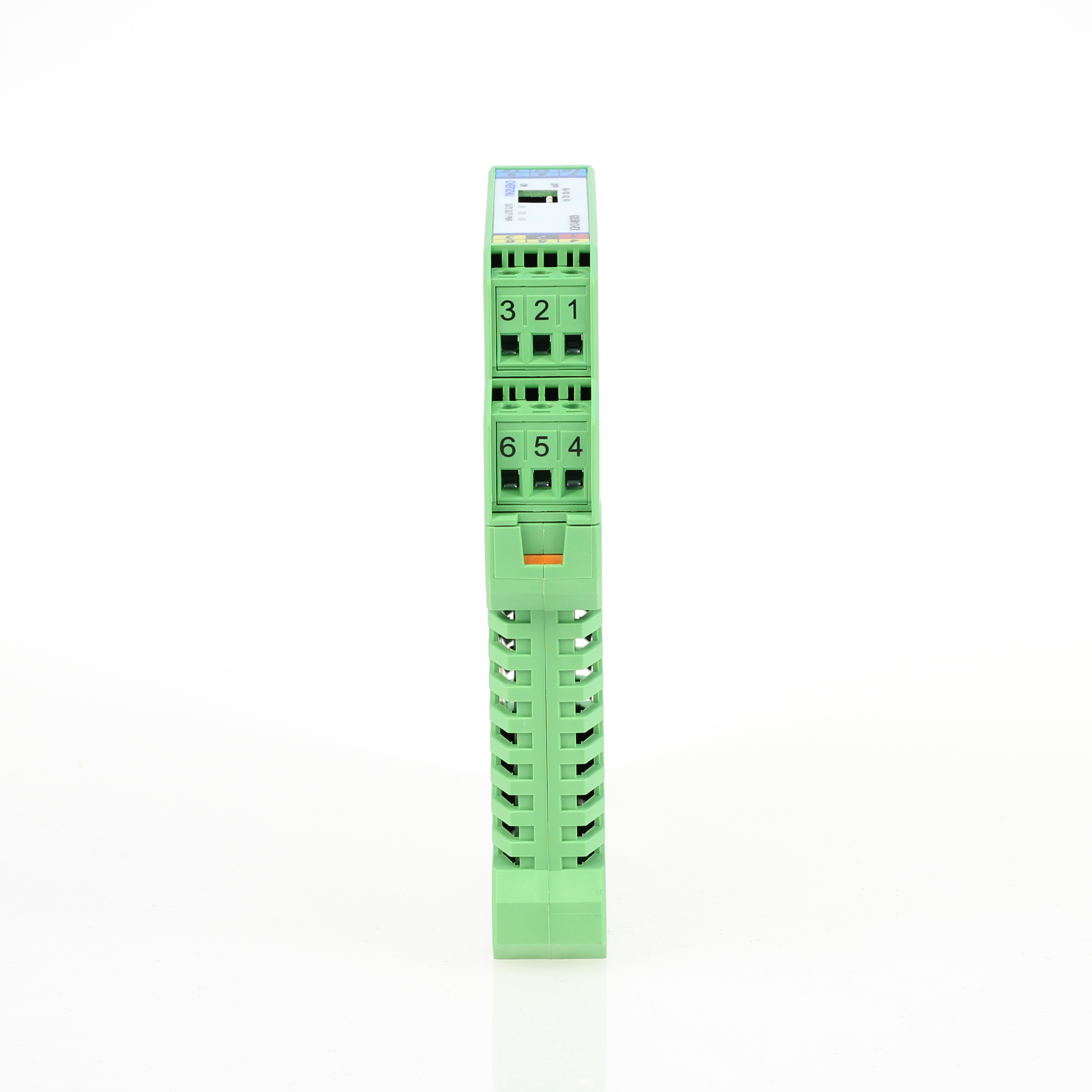

| 尺寸图 | 应用图 |
|
|
| 温度漂移 | 0.01%F.S./℃ |
| 响应时间 | 1.2s达到最终值的90% |
| 绝缘强度 | 非本安端~本安端 ≥2500V AC,电源~非本安端≥500V AC |
| 绝缘电阻 | 非本安端~本安端≥100MΩ,电源~非本安端≥100MΩ |
| 电磁兼容性 | 符合GB/T 18268（等同IEC 61326-1）和IEC 61326-3-1 |
| 防爆标志 | [Ex ia Ga]ⅡC; [Ex ia Da]ⅢC |
| 重量 | 约150g |
| 连接的现场设备 | 二线制、三线制热电阻 |
| 适用场所 | 安装在安全场所，可与最高处于0区ⅡC，20区ⅢC危险区场所的本安仪表相连 |
| 输入信号 | Pt100、Cu50、Cu100热电阻 |
| 输出信号 | 4~20mA;1~5V |
| 电流输出负载电阻 | RL≤300Ω |
| 电压输出负载电阻 | RL≥35kΩ |
| 报警指示 | 低于量程下限,L指示灯闪烁,电流输出约为3.8mA; 高于量程上限,H指示灯闪烁,电流输出约为20.8mA; 断线时,L、H指示灯同时闪烁,电流输出约为20.8mA;短路时,L、H指示灯同时闪烁,电流输出约为3mA;内部故障时,L、H指示灯交替闪烁，输出电流约为2mA或0mA;输出断线时,L、H指示灯交替闪烁 |
| 供电电压（Ue） | 20~35V DC |
| 电源保护 | 电源反向保护 |
| 消耗电流 | (24V供电,20mA输出时)≤45mA |
| 供电方式 | 独立供电 |
| 电源连接方式 | 端子供电 |
| 深度 | 114.5mm |
| 高度 | 99mm |
| 宽度 | 17.5mm |
| 材料 | PA |
| 防护等级 | IP20 |
| 阻燃等级 | UL94/V0 |
| 颜色 | 绿 |
| CCC认证 | SITIIAS |
| 认证标准 | 符合GB/T 3836.1-2021、GB/T 3836.4-2021 |
| 认证标志 | [Ex ia Ga]ⅡC; [Ex ia Da]ⅢC |
| SIL认证 | TUV莱茵 |
| 认证标志 | SIL2,SC3 |
| 认证标准 | 符合IEC 61508 |
| 最高电压Um | 250V |
| 最大输出电压Uo | 6.6V(7,8,9端子间) |
| 最大输出电流Io | 10mA(7,8,9端子间) |
| 最大输出功率Po | 16.5mW(7,8,9端子间) |
| ⅡC 最大外部电感Lo | 3.6mH(7,8,9端子间) |
| ⅡC 最大外部电容Co | 6.5μF(7,8,9端子间) |
| ⅡB 最大外部电感Lo | 10.8mH(7,8,9端子间) |
| ⅡB 最大外部电容Co | 60μF(7,8,9,10端子间) |
| ⅡA 最大外部电感Lo | 28.8mH(7,8,9端子间) |
| ⅡA 最大外部电容Co | 1000μF(7,8,9端子间) |
| 电快速瞬变脉冲群抗扰度 | 依据标准: IEC 61326-3-1 功能安全加强等级 |
| 浪涌(冲击)抗扰度 | 依据标准: IEC 61326-3-1 功能安全加强等级 |
| 射频电磁场辐射抗扰度 | 依据标准: IEC 61326-3-1 功能安全加强等级 |
| 静电放电抗扰度 | 依据标准: IEC 61326-3-1 功能安全加强等级 |
| 射频场感应的传导骚扰抗扰度 | 依据标准: IEC 61326-3-1 功能安全加强等级 |
| 连续工作温度 | -20℃~+60℃ |
| 贮存温度 | -40℃~+80℃ |
| 相对湿度 | 10%~90% |
| 环境要求 | 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响，空气中应不含有对铬、镍、银镀层起腐蚀作用的介质，应不含有易燃、易爆的物质 |
| 刚性导线可用横截面范围 | 0.5~2.5mm² |
| 柔性导线可用横截面范围 | 0.5~2.5mm² |
| 最小导线横截面AWG | 12 |
| 最大导线横截面AWG | 24 |
| 剥线长度 | 8mm |
| 螺纹 | M3 |
| 连接方式 | 螺钉连接 |
| 最小紧固扭矩 | 0.5 Nm |
| 最大紧固扭矩 | 0.6 Nm |
| 安装方式 | DIN35mm导轨安装 |
