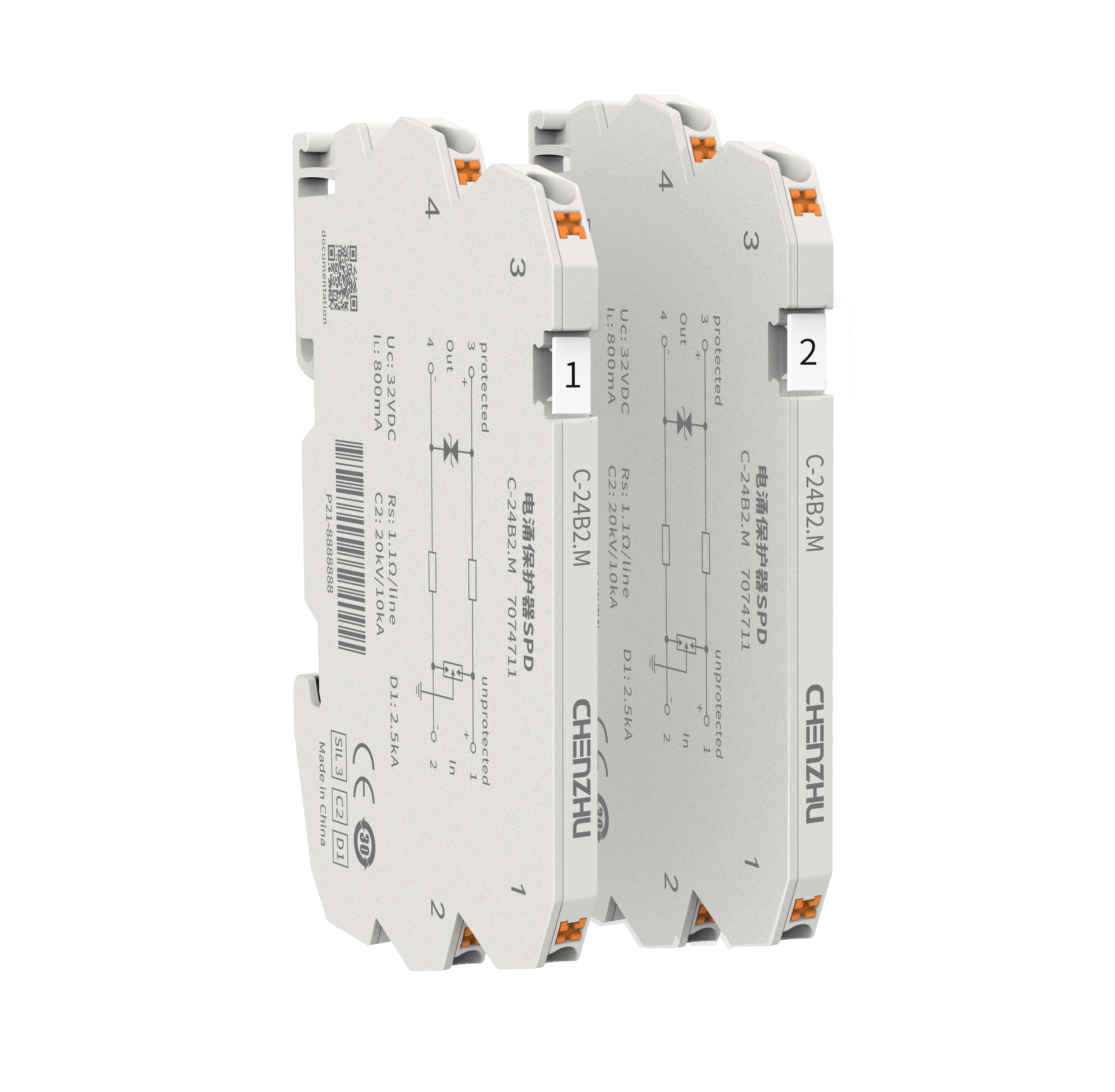

24V
2
10kA
直插式
| 响应时间 | 1ns |
| 通路电阻（每线） | 1.1Ω |
| 带宽 | 220MHz（-0.5dB) |
| 漏电流 | <10uA |
| 最大工作电压Uc | 32VDC |
| 额定工作电压Un | 24VDC |
| 额定工作电流IL | 800mA |
| 最大海拔高度 | 2000m |
| 适用场所 | 机柜 |
| 相对湿度 | 10%—90% |
| 储存温度 | ﹣40—85℃ |
| 连续工作温度 | ﹣40—70℃ |
| 名称 | GB/T 18802.21 IEC 61643-21 |
| 特征 | 24V,10kA；二线制 |
| 保护对象/系统 | AI;AO;DI;DO |
| 深度 | 54.5mm |
| 宽度 | 3.5mm（带盖板4.5mm） |
| 高度 | 82.0mm |
| 材料 | PA66 |
| 防护等级 | IP20 |
| 阻燃等级 | V0 |
| 颜色 | 浅灰色 |
| 品牌 | Dinkle |
| 最大放电电流Imax（8/20us） | 20kA |
| 冲击电流Iimp（10/350us) | 2.5kA |
| 电压保护水平Up（8/20us) | 60V（线对线）/600V（线对地） |
| 标称放电电流In（8/20us) | 10kA |
| 完全完整性等级（SIL） | SIL3 |
| 安全失效分数（SFF） | 90.75% |
| λDD | 1.68E-08 |
| λDU | 1.71E-09 |
| λSD | 0.00E+00 |
| λSU | 5.37E-08 |
| 防雷认证 | 上海防雷产品测试中心 |
| 功能安全 | SIL3 |
| 连接方式 | 端子接线 |
| 剥线长度 | 8mm |
| 柔性导线截面范围 | 0.2—1.5mm2 |
| 刚性导线截面范围 | 0.2—1.5mm2 |
| 安装方式 | 35mm导轨 |
| 接口类型 | 直插式 |
| 安装位置 | 机柜 |
