响应时间 | 1ns |
通路电阻(每线) | 1.1ohm |
带宽 | 220kHz(-0.5dB) |
漏电流 | <10uA |
最大工作电压Uc | 32VDC |
额定工作电压Un | 24VDC |
额定工作电流IL | 500mA |
认证 | 防爆认证;防雷认证;功能安全认证;CCC认证、CE认证 |
最大海拔高度 | 2000m |
适用场所 | 机柜 |
相对湿度 | 10%—90% |
储存温度 | ﹣40—85℃ |
连续工作温度 | T4:-40~+80℃ T5:-40~+70℃ T6:-40~+50℃ |

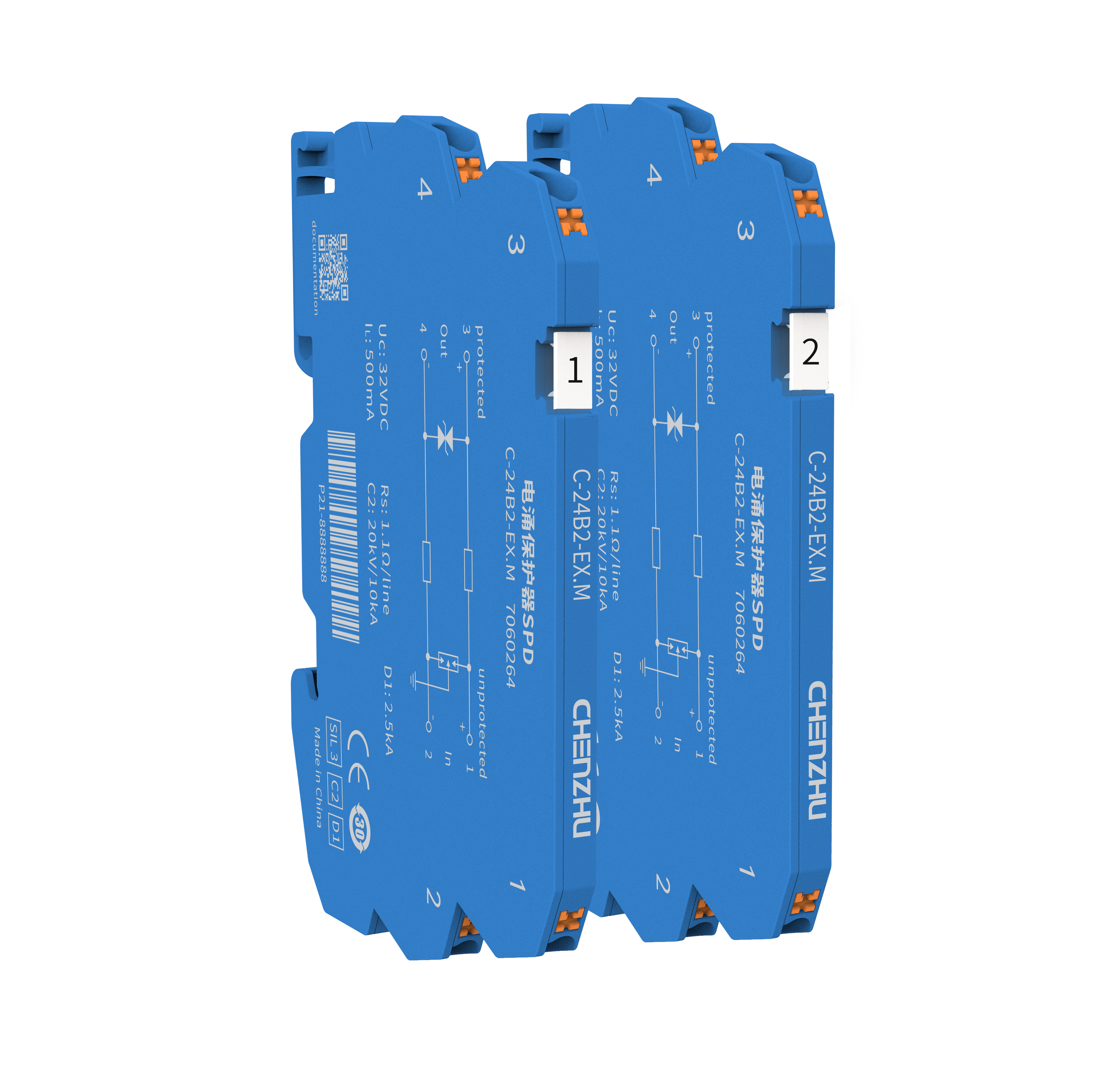

特征 | 24V,10kA;本安型;二线制 |
保护对象/系统 | AI;AO;DI;DO |
深度 | 54.5mm |
宽度 | 6mm |
高度 | 82.0mm |
材料 | PA66 |
防护等级 | IP20 |
阻燃等级 | V0 |
颜色 | 蓝色 |
品牌 | Dinkle |
最大内部电感Li | 0mH |
最大内部电容Ci | 0μF |
最大输入功率Pi | 5.32W |
最大输入电流Ii | 500mA |
最大输入电压Ui | 30V |
最大放电电流Imax(8/20us) | 20kA |
冲击电流Iimp(10/350us) | 2.5kA |
电压保护水平Up(8/20us) | 60V(线对线)/600V(线对地) |
标称放电电流In(8/20us) | 10kA |
完全完整性等级(SIL) | SIL3 |
安全失效分数(SFF) | 90.75% |
λDD | 1.68E-08 |
λDU | 1.71E-09 |
λSD | 0.00E+00 |
λSU | 5.37E-08 |
防雷认证 | 上海防雷产品测试中心 |
防爆认证 | Ex ia IIC T6…T4 Ga |
功能安全 | SIL3 |
连接方式 | 端子接线 |
剥线长度 | 8mm |
柔性导线截面范围 | 0.2—1.5mm2 |
刚性导线截面范围 | 0.2—1.5mm2 |
安装方式 | 35mm导轨 |
接口类型 | 直插式 |
安装位置 | 机柜 |
