PNP型接近开关
24V DC
2NO+2NC+2AO
自动/手动复位
CZMR8503-2A2B2AO频率监控继电器操作指南.pdf
CHENZHU EPLAN CZSR8503-2A2B2AO.edz

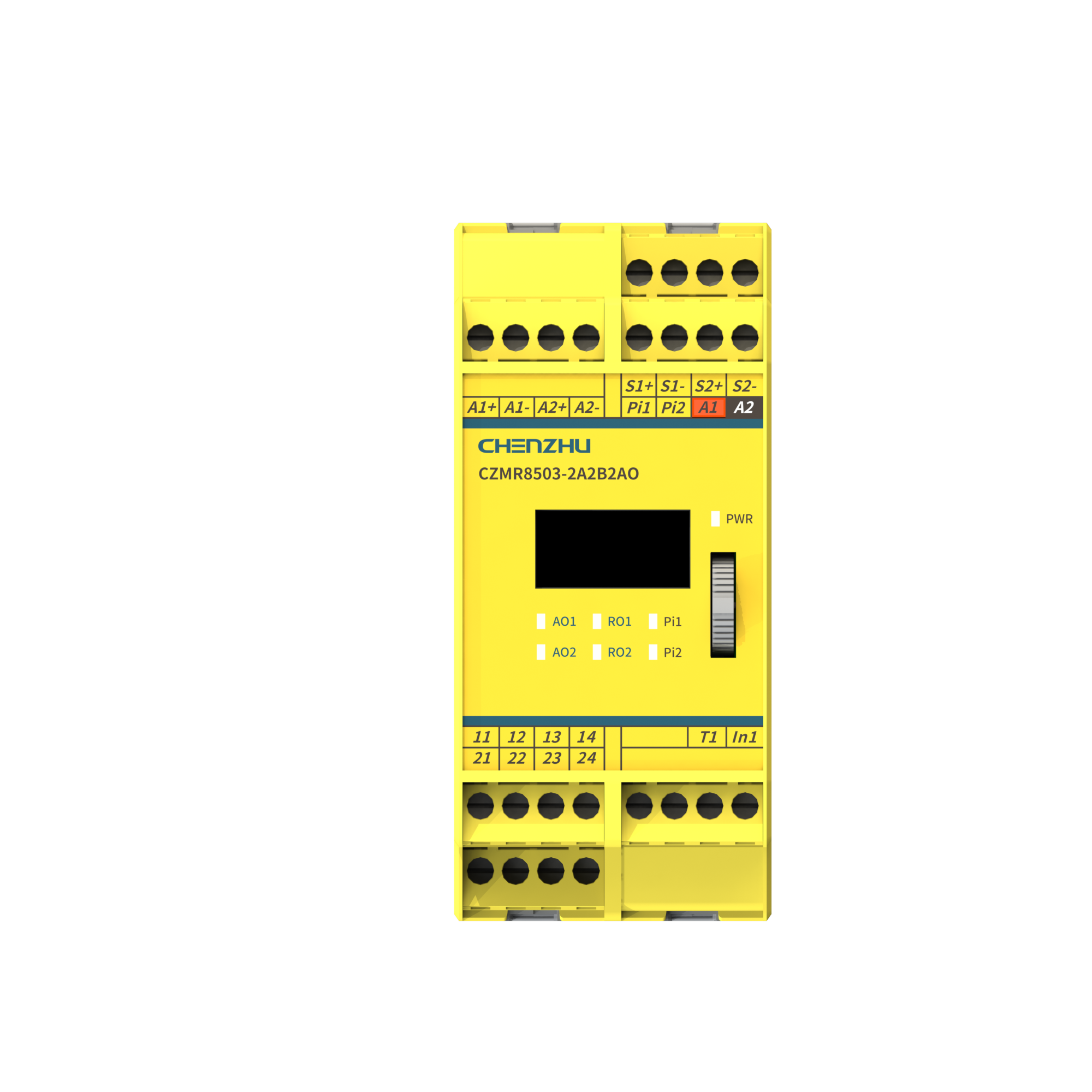

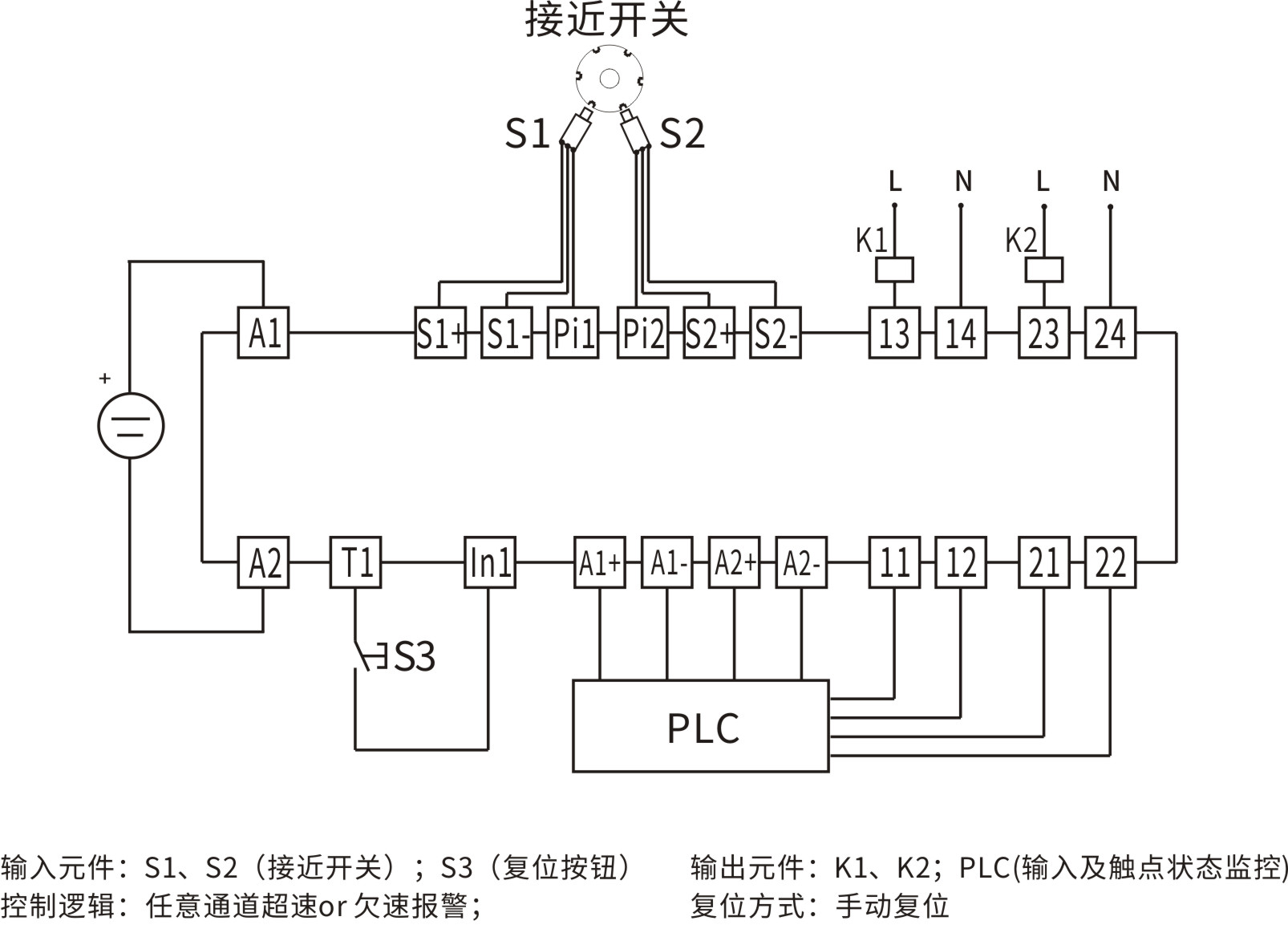

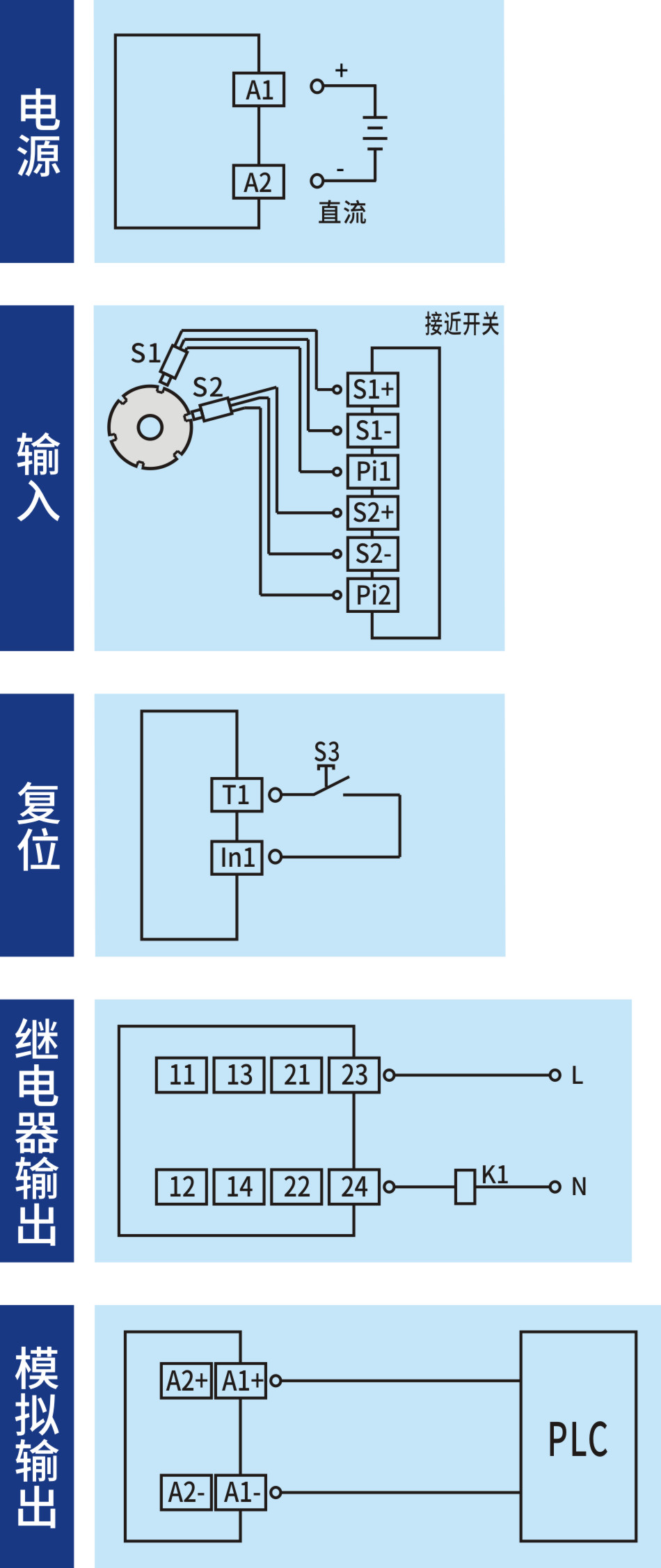

| 应用图 | 接线图 |
|
|
| 产品应用 | 复合型可配置 |
| 特征 | 复合型可配置 24V DC 2NO+2NC+2AO 通用复位 |
| 供电电压（Ue） | 24V DC |
| 电压容差 | 20V~30V DC |
| 消耗电流 | ≤150mA (24V DC) |
| 电源保护 | 反向保护 |
| 供电方式 | 独立供电 |
| 电源连接方式 | 端子供电 |
| 输入设备 | 接近开关/复位按钮 |
| 输入电流 | ≤10mA |
| 导线电阻 | ≤15Ω |
| 输出信号 | 继电器输出/模拟量输出 |
| 触点数量 | 4 |
| 触点类型 | 2NO+2NC |
| 触点材料 | AgSnO₂ |
| 触点熔丝保护 | 10A快/6A慢 |
| 切换容量 | 5A/230V AC; 5A/24V DC |
| 输出信号-3 | 模拟量输出 |
| 模拟量输出类型 | 电流 |
| 模拟量输出数量 | 2 |
| 模拟量输出驱动能力 | 电流输出负载电阻RL≤300Ω |
| 吸合缓冲时间 | ≤300ms |
| 释放缓冲时间 | ≤300ms |
| 恢复时间 | 电源失效:≤1000ms |
| 电源短时中断 | 20ms |
| 连续工作温度 | -20℃~+60℃ |
| 贮存温度 | -40℃~+85℃ |
| 相对湿度 | 10%~90% |
| 振动 | 频率: 10Hz~55Hz; 振幅: 0.35mm |
| 海拔高度 | ≤2000m |
| 过压等级 | Ⅲ |
| 污染等级 | 2 |
| 额定绝缘电压 | 250V AC |
| 额定冲击耐压 | 4000V (1.2/50us) |
| 绝缘强度 | 1500V AC, 1min |
| 绝缘电阻 | ≥100MΩ |
| 电气间隙与爬电距离 | 符合EN 60947-1 |
| 深度 | 114.5mm |
| 高度 | 99.0mm |
| 宽度 | 45mm |
| 材料 | PA |
| 防护等级 | IP20 |
| 阻燃等级 | UL94/V0 |
| 颜色 | 黄/灰 |
| 电磁兼容性 | 符合IEC 61326-1(GB/T 18268) |
| 柔性导线可用横截面范围 | 0.5~2.5mm² |
| 刚性导线可用横截面范围 | 0.5~2.5mm² |
| 最小导线横截面AWG | 12 |
| 最大导线横截面AWG | 24 |
| 剥线长度 | 8mm |
| 螺纹 | M3 |
| 连接方式 | 螺钉连接 |
| 最小紧固扭矩 | 0.5Nm |
| 最大紧固扭矩 | 0.6Nm |
| 安装方式 | DIN35mm导轨安装 |
