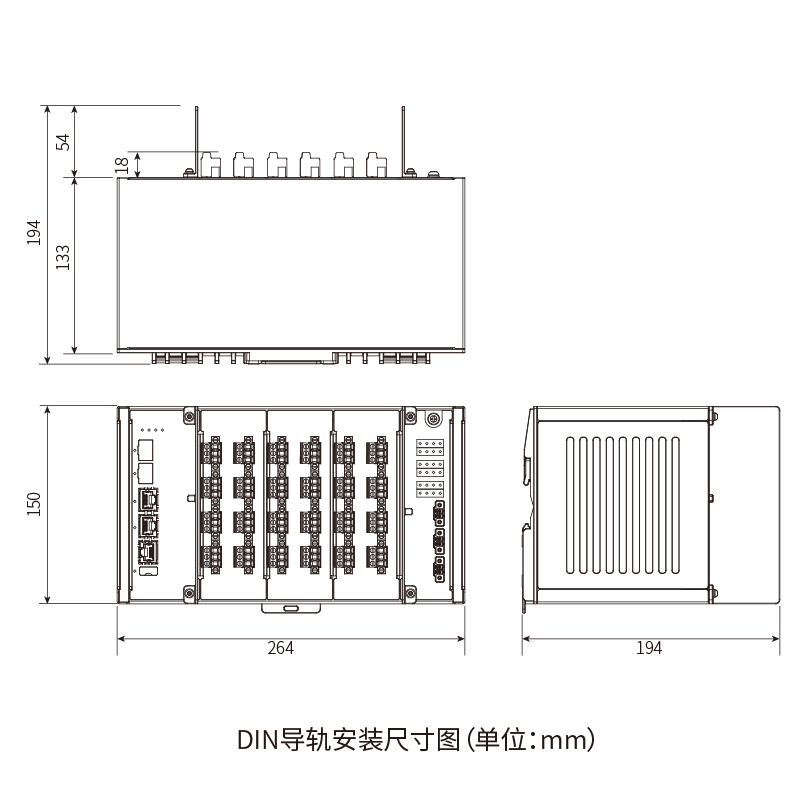

| 尺寸（宽 x 深 x 高） | 基本尺寸（深度为不包含前后面板突出的结构件的距离）：264mm*133mm*150mm |
| 外壳材质 | 金属 |
| 重量 | 5.25kg（不包含接线端子）； 5.50kg（包含接线端子） |

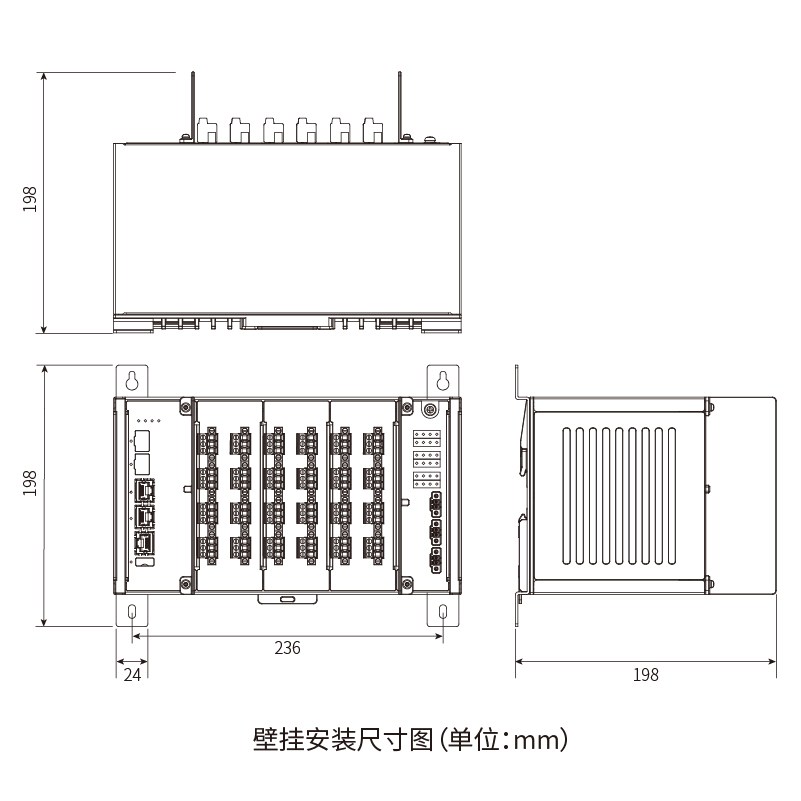

| 安装方式 | 标准DIN导轨安装；可选壁挂安装，需配套挂墙支架 |
| 散热方式 | 自然散热 |
| 噪声 | 无风扇，静音 |
| 长期运行温度 | -40°C ~ +70℃；-40°C ~ +65℃（带光模块） |
| 存储温度 | -40°C ~ +85°C |
| 相对湿度 | 5%RH ~ 95%RH（无凝露） |
| 耐冲击性能 | 15g，11ms |
| 耐振动性能 | 1g，10~150Hz |
| 污染等级 | 2 |
| 耐腐蚀性 | 涂覆，依据等级G3 |
| IP防护等级 | IP20 |
| 供电制式 | DC外置 |
| 额定工作电压[V] | 24V DC 或 48V DC |
| 最大工作电压范围[V] | 20 - 60V DC |
| 最大工作电流范围[A] | 2.3 - 0.83A |
| 输入功率 | 50W（最大，带光模块） |
| 功率耗散 | 36.5W（最大，带光模块） |
| 电源冗余 | 双电源输入PWR1+PWR2 |
| LED PWR1/2 | 绿：常亮，供电正常 |
| LED SYS | 绿：快闪，系统正在启动过程中；绿：常亮，系统启动准备阶段，持续时间不超过30秒；绿：慢闪，系统正常运行中；红：常亮，未正常运行，或有温度告警 |
| C1-C3(S1-S8) | 绿：常亮，通讯Link Up；绿：闪烁，通讯链路数据收发中 |
| LED STAT | 绿：常亮，DO闭合（正常闭合NC） |
| 报警输出DO | 继电器干接点输出，触点规格：≤30VDC，≤10mA，正常闭合NC |
| 接口类型 | 单对线以太网SPE，APL，分支Spur，1Vpp |
| 接口数量 | 24个 |
| 端口规范 | SPAA |
| 接口标识 | C1(S1~S8)、C2(S1~S8)、C3(S1~S8) |
| 通讯速率 | 10MBit/s 全双工 |
| 配电电压 | 9.8V |
| 配电电流 | 55.56mA |
| 配电功率 | 0.54W |
| 电缆接地方式 | 电容接地 |
| 连接方式 | 螺钉端子，可插拔 |
| 导线横截面积 | 适配14~22AWG（2.08~0.32mm²），推荐使用18AWG（0.81mm²）线缆 |
| 接口类型 | 以太网电口，10/100/1000MBase-T，RJ45 |
| 接口数量 | 2 |
| 接口标识 | (GE)-1、(GE)-2 |
| 接口类型 | 光模块，SFP/SFP+，10G/1G |
| 接口数量 | 2 |
| 接口标识 | (10G/1G)-1、(10G/1G)-2 |
| 串口 | 1×调试控制台口 (Console Port) |
| USB | 1×USB 2.0 (设备初始化) |
| Spur / 电源 | 1500 V AC |
| Spur / Spur | 500V AC |
| 网口 / 所有 | 1500V AC |
| DO / 所有 | 1500V AC |
| SFP / Spur | 1500V AC |
| 外壳 / Spur | 1500V AC |
| 外壳 / 电源 | 2000 V DC |
| 最大安全电压Um | 60V |
| 认证 | IECEx 、CCC、防爆合格证 |
| 防爆标志 | Ex ec [ia Ga] IIC T4 Gc ；[Ex ia Da] ⅢC |
| 下行接口类型 | 2-WISE power source |
| 最大输出电压Uo | 17.5V |
| 最大输出电流Io | 380mA |
| 最大输出功率Po | 1.67W |
| 最大允许外接电容Co | 0.339uF (IIC)；1.97uF (IIB/IIIC) |
| 最大允许外接电容Lo | 245uH (IIC)；983uH (IIB/IIIC) |
| 产品认证 | IECEx、CCC、防爆合格证、CE |
| 防爆标准 | IEC 60079-0，IEC 60079-7，IEC 60079-11，IEC TS 60079-47，GB/T 3836.1，GB/T 3836.3，GB/T 3836.4 |
| EMC标准 | IEC 61326-1 |
| 安规标准 | IEC 61010-1 |
| 振动和冲击 | IEC 60068-2-27 ，IEC 60068-2-6 |
| 一致性测试 | IEEE Std 802.3cg，IEC 63444 |
