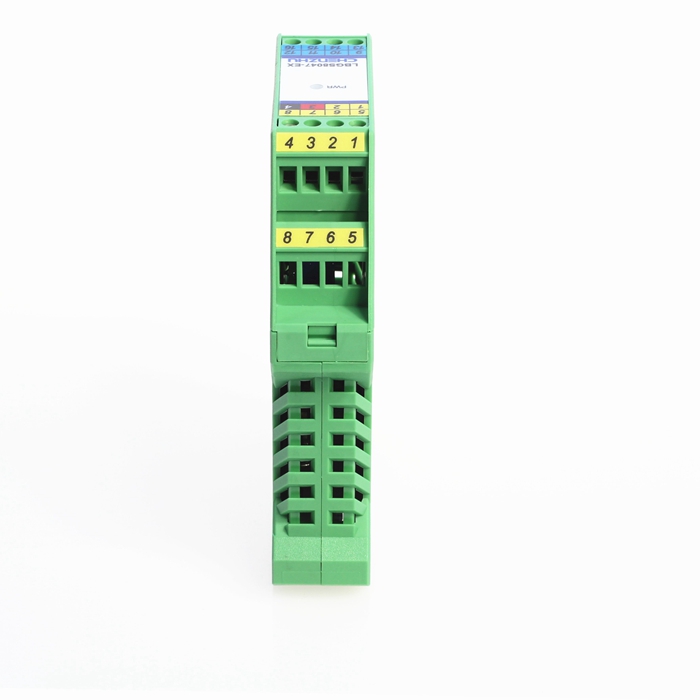

二进二出
干接点/接近开关
继电器
24VDC
端子供电
浪涌保护功能

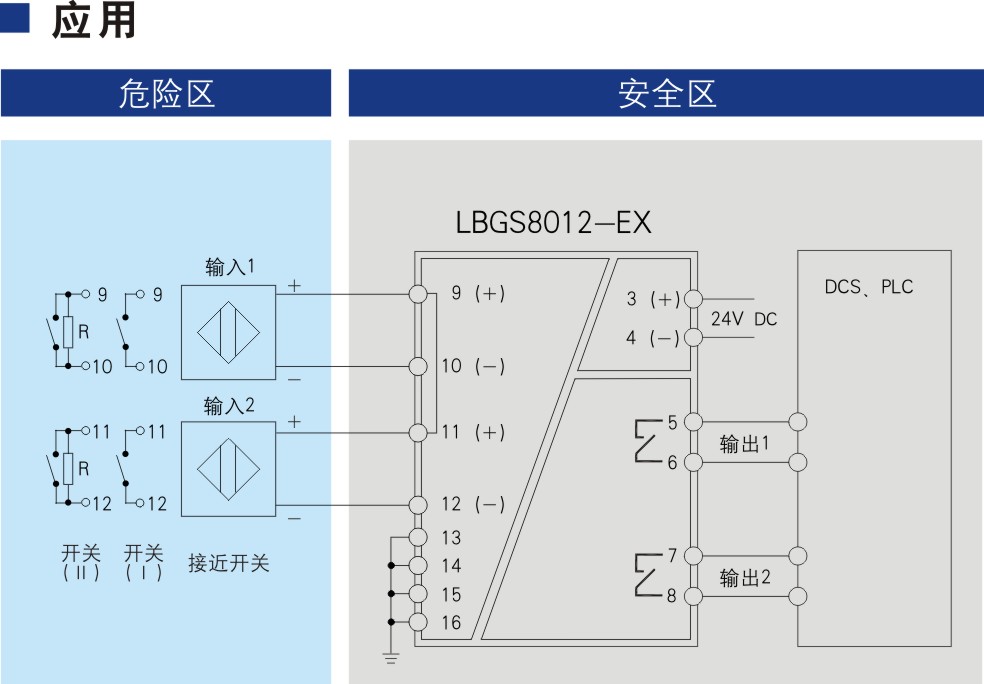

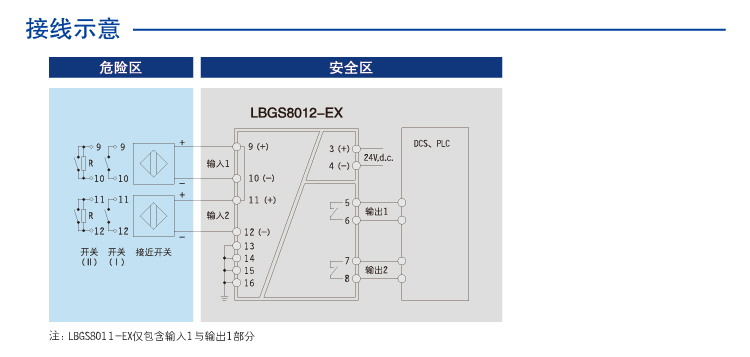

| 尺寸图 | 应用图 | 说明图 |
|
|
|
| 通道数 | 2进2出 |
| 响应时间 | ≤20ms |
| 绝缘强度 | 非本安端~本安端≥2500V AC,电源~非本安端≥500V AC |
| 绝缘电阻 | 非本安端~本安端≥100MΩ,电源~非本安端≥100MΩ |
| 电磁兼容性 | 符合IEC 61326-1(GB/T 18268) |
| 防爆标志 | [Ex ia Ga]ⅡC; [Ex ia Da]ⅢC |
| 重量 | 约150g |
| 连接的现场设备 | 干接点或符合DIN19234标准的NAMUR型接近开关输入等，现场设备(包括：本安型的压力开关、温度开关、液位开关) |
| 适用场所 | 安装在安全场所，可与最高处于0区 IIC，20区，IIIC 危险场所的本安仪表连接 |
| 输入信号 | 干接点;NAMUR型接近开关 |
| 开路电压 | ≈8V |
| 短路电流 | ≈8mA |
| 驱动能力 | 250V AC,2A或30V DC,2A |
| 负载类型 | 电阻性负载 |
| 输出信号 | 继电器 |
| 供电电压（Ue） | 20~35V DC |
| 电源保护 | 电源反向保护 |
| 消耗电流 | (24V供电，继电器触点闭合时) ≤60mA |
| 供电方式 | 独立供电 |
| 电源连接方式 | 端子供电 |

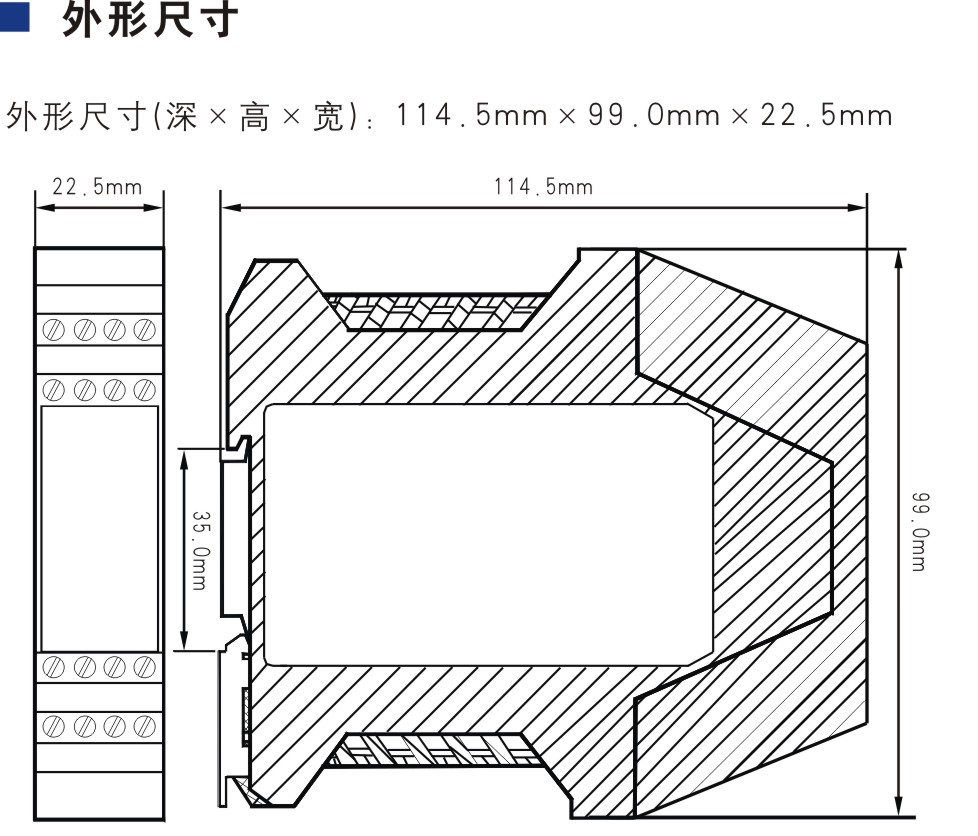

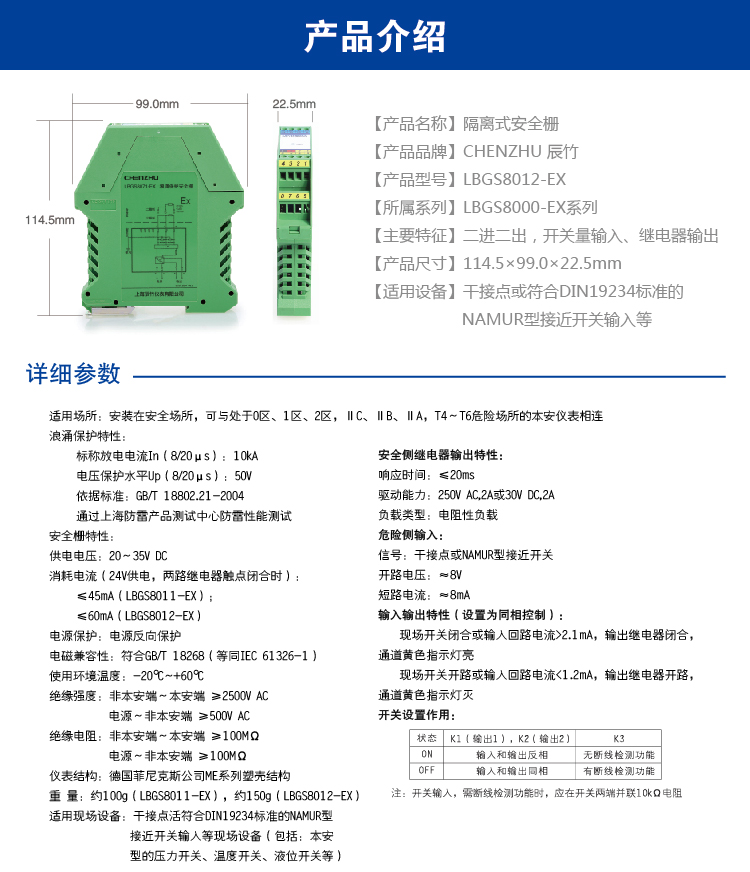

| 深度 | 114.5mm |
| 高度 | 99.0mm |
| 宽度 | 22.5mm |
| 材料 | PA |
| 防护等级 | IP20 |
| 阻燃等级 | UL94/V0 |
| 颜色 | 绿 |

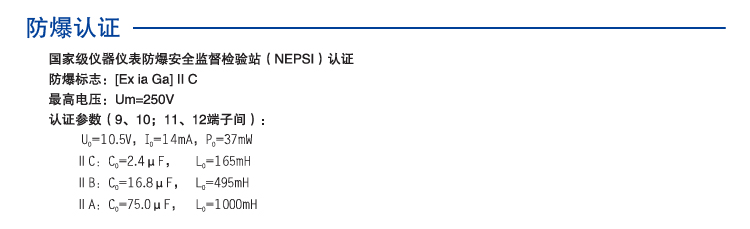

| 认证 | NEPSI |
| CCC | [Ex ia Ga]ⅡC, [Ex ia Da]ⅢC 符合GB/T 3836.1、GB/T 3836.4、GB 3836.20 |
| 最高电压Um | 250V |
| 最大输出电压Uo | 10.5V(9,10;11,12端子间) |
| 最大输出电流Io | 14mA(9,10;11,12端子间) |
| 最大输出功率Po | 37mW(9,10;11,12端子间) |
| ⅡC 最大外部电感Lo | 165mH(9,10;11,12端子间) |
| ⅡC 最大外部电容Co | 2.4μF(9,10;11,12端子间) |
| ⅡB 最大外部电感Lo | 495mH(9,10;11,12端子间) |
| ⅡB 最大外部电容Co | 16.8μF(9,10;11,12端子间) |
| ⅡA 最大外部电感Lo | 1000mH(9,10;11,12端子间) |
| ⅡA 最大外部电容Co | 75.0μF(9,10;11,12端子间) |
| 标称放电电流In(8/20us) | 10kA |
| 电压保护水平Up | 50V |
| 电快速瞬变脉冲群抗扰度 | 依据标准:IEC 61326-1;符合基本要求 |
| 浪涌(冲击)抗扰度 | 依据标准:IEC 61326-1;符合基本要求 |
| 射频电磁场辐射抗扰度 | 依据标准:IEC 61326-1;A级 |
| 静电放电抗扰度 | 依据标准:IEC 61326-1;A级 |
| 射频场感应的传导骚扰抗扰度 | 依据标准:IEC 61326-1;符合基本要求 |
| 连续工作温度 | -20℃~+60℃ |
| 贮存温度 | -40℃~+80℃ |
| 相对湿度 | 10%~90% |
| 环境要求 | 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应营销，空气中应不含有对铬、镍、银镀层起腐蚀作用的介质，应不含有易燃、易爆的物质 |
| 刚性导线可用横截面范围 | 非本安侧0.5~2.5mm²;本安侧1.5~2.5mm² |
| 柔性导线可用横截面范围 | 非本安侧0.5~2.5mm²;本安侧1.5~2.5mm² |
| 最小导线横截面AWG | 12 |
| 最大导线横截面AWG | 24 |
| 剥线长度 | 8mm |
| 螺纹 | M3 |
| 连接方式 | 螺钉连接 |
| 最小紧固扭矩 | 0.5 Nm |
| 最大紧固扭矩 | 0.6 Nm |
| 安装方式 | DIN35mm导轨安装 |
| 输入和输出特性 | 现场开关闭合或输入回路电流＞2.1mA,输出继电器闭合, 通道黄色指示灯亮; 现场开关开路或输入回路电流＜1.2mA,输出继电器开路, 通道黄色指示灯灭。 |

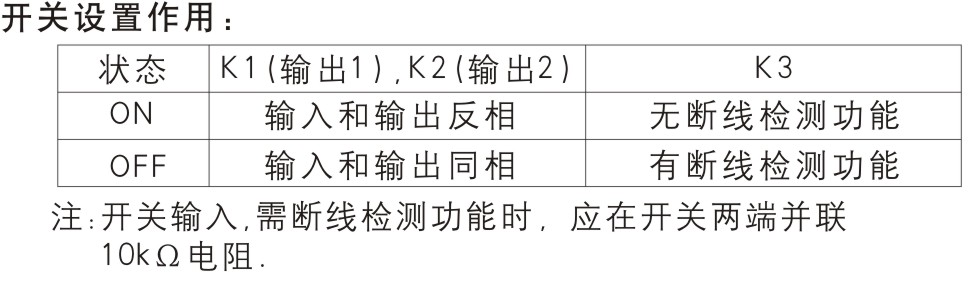

| 开关设置作用 | 开关输入,需断线检测功能时，应在开关两端并联 10kΩ电阻。 |
