一进二出 电导液位检测隔离式安全栅
GS8515-EX  一进二出 电导液位检测隔离式安全栅
电导液位检测安全栅,给电极传感器提供交流检测电压,当导电介质接触到电极时,在输入测量回路中产生交变电流。通过检测交变电流信号的变化,经安全栅隔离、放大、传送到安全区以继电器触点输出。
通道数:
一进二出
输入:
干接点/接近开关
通道数:
1进2出
输入信号:
控制输入:开/关控制(9,10); 上限/下限控制(9,10,11); 灵敏度:1kΩ~150kΩ(由电位器调节)
输出:
继电器
输出信号:
继电器
供电方式:
24VDC
电源连接方式:
端子供电
GS8515-EX

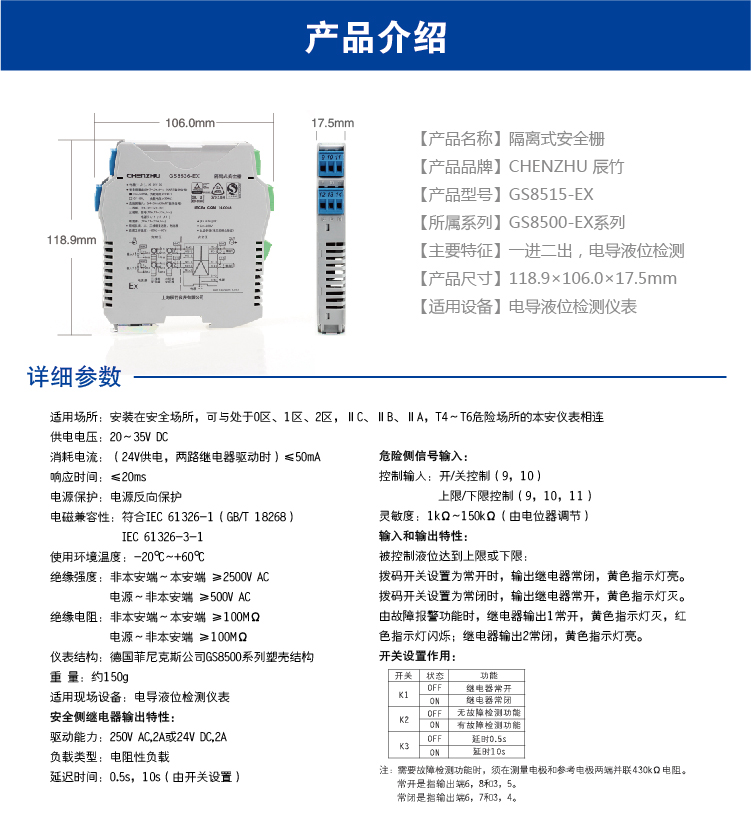

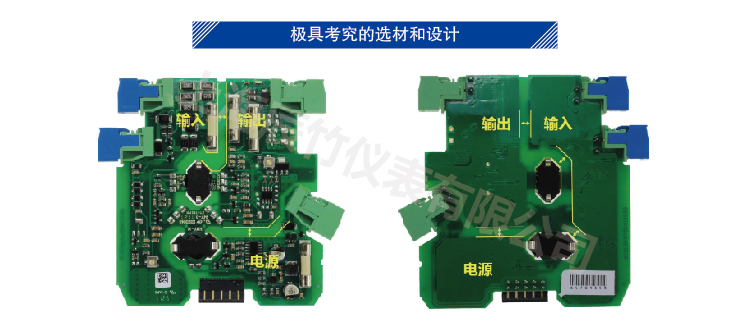

Product details
Technichal Data
Accessories
Download
contrast
enquire

一进二出 电导液位检测隔离式安全栅

一进二出 电导液位检测隔离式安全栅

一进二出 电导液位检测隔离式安全栅

一进二出 电导液位检测隔离式安全栅



一进二出 电导液位检测隔离式安全栅


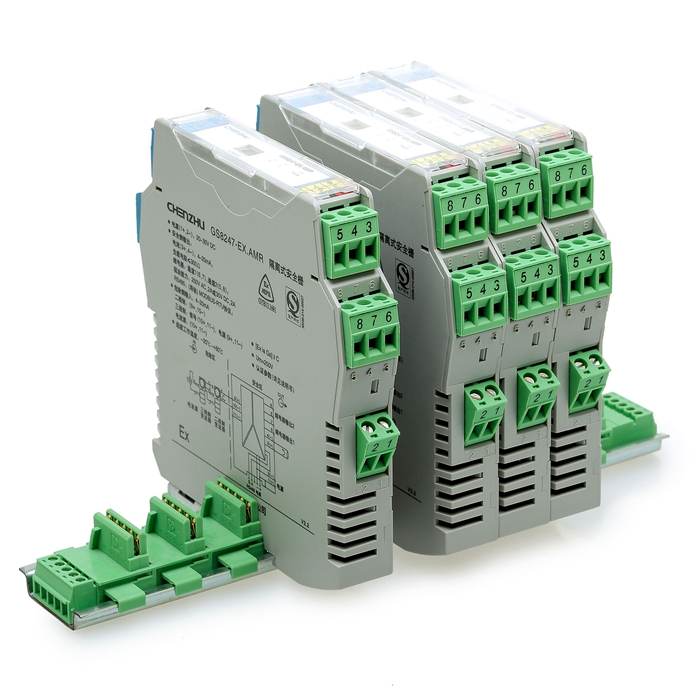

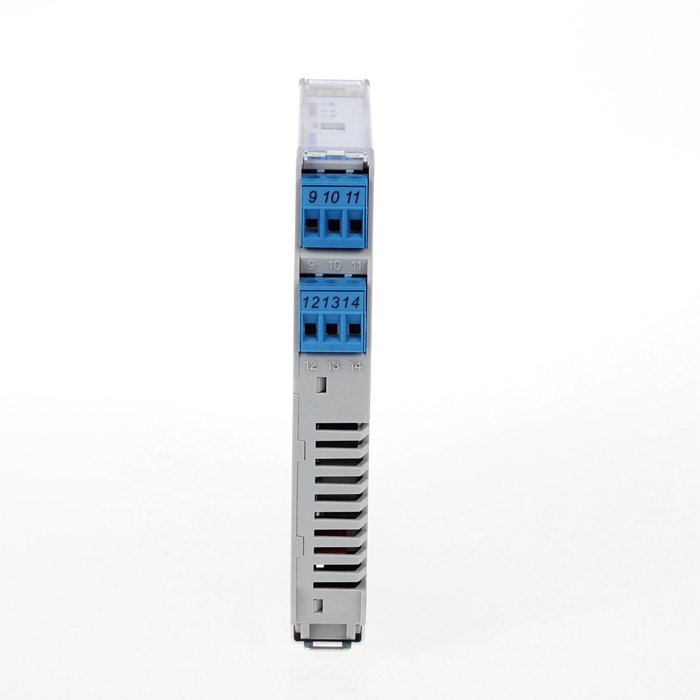

可插拔接线端子

一进二出 电导液位检测隔离式安全栅


安装与拆卸



一进二出 电导液位检测隔离式安全栅




一进二出 电导液位检测隔离式安全栅

一进二出 电导液位检测隔离式安全栅

一进二出 电导液位检测隔离式安全栅

一进二出 电导液位检测隔离式安全栅


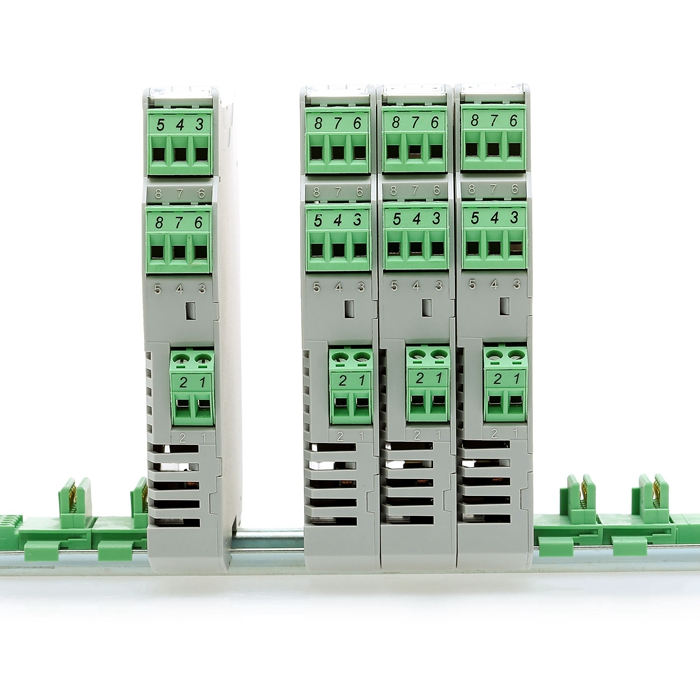

总线连接器 17.5mm产品适用
CZBPS-C-17.5  总线连接器 17.5mm产品适用
适用于GS8500-EX/GS8200-EX系列隔离式安全栅中具有总线供电功能的17.5mm厚度产品。 需在订货时指定,并选择总线供电模块配套使用。 总线供电模块包括:1.总线连接器 2.总线连接器正向插头 3.总线连接器反向插头;
Enquire
总线连接器正向插头(GS8500-EX系列适用)
CZBPS-F1  总线连接器正向插头(GS8500-EX系列适用)
适用于GS8500-EX系列隔离式安全栅具有总线供电可选功能的产品。 需在订货时指定,并选择总线供电模块配套使用。 总线供电模块包括:1.总线连接器;2.总线连接器正向插头;3.总线连接器反向插头
Enquire
总线连接器反向插头 (GS8500系列适用)
CZBPS-B1  总线连接器反向插头 (GS8500系列适用)
适用于GS8500-EX系列隔离式安全栅中具有总线供电功能的产品。 需在订货时指定,并选择总线供电模块配套使用。 总线供电模块包括: 1.总线连接器正向插头;2.总线连接器反向插头;3.总线连接器
Enquire
图示
基本参数
输入数据
输出数据
电源
尺寸
外壳
产品认证
认证标准
安全数据(EX)
EMC数据
使用环境
连接参数
安装
其他参数
Generate PDF
Technichal Data
图示

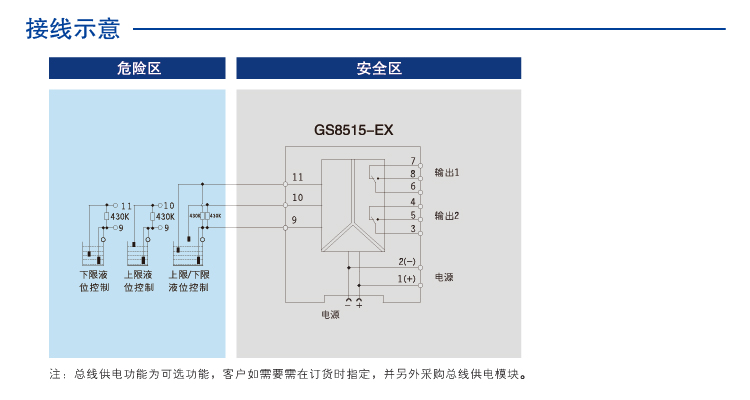

应用图 说明图
一进二出 电导液位检测隔离式安全栅 一进二出 电导液位检测隔离式安全栅
基本参数
通道数 1进2出
响应时间 0.5s或10s(由开关K3设置)
绝缘强度 非本安端~本安端≥2500V AC,电源~非本安端≥500V AC
绝缘电阻 非本安端~本安端≥100MΩ,电源~非本安端≥100MΩ
电磁兼容性 符合GB/T 18268(IEC 61326-1)
防爆标志 [Ex ia Ga]ⅡC; [Ex iaD]
重量 约150g
连接的现场设备 电导液位检测仪表
适用场所 安装在安全场所,可与最高处于0区 IIC,20区,IIIC 危险场所的本安仪表连接
输入数据
输入信号 电导液位检测仪表
输出数据
驱动能力 250V AC,2A 或 24V DC,2A
负载类型 电阻性负载
输出信号 继电器
电源
供电电压(Ue) 20~35V DC
电源保护 电源反向保护
消耗电流 (24V供电,两路继电器驱动时) ≤50mA
供电方式 独立供电
电源连接方式 导轨总线供电;端子供电
尺寸
深度 118.9mm
高度 106.0mm
宽度 12.5mm
外壳
品牌 德国菲尼克斯定制
材料 PC
防护等级 IP20
阻燃等级 UL94/V0
颜色
产品认证
认证 NEPSI
认证标准

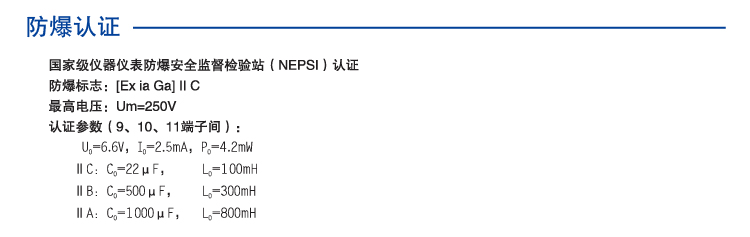

NEPSI [Ex ia Ga] IIC 符合GB 3836.1、GB 3836.4、GB 3836.20 [Ex iaD] 符合GB 12476.1、GB 12476.4
安全数据(EX)
最高电压Um 250V
最大输出电压Uo 6.6V(9,10,11端子间)
最大输出电流Io 2.5mA(9,10,11端子间)
最大输出功率Po 4.2mW(9,10,11端子间)
ⅡC 最大外部电感Lo 100mH(9,10,11端子间)
ⅡC 最大外部电容Co 22μF(9,10,11端子间)
ⅡB 最大外部电感Lo 300mH(9,10,11端子间)
ⅡB 最大外部电容Co 500μF(9,10,11端子间)
ⅡA 最大外部电感Lo 800mH(9,10,11端子间)
ⅡA 最大外部电容Co 1000μF(9,10,11端子间)
EMC数据
电快速瞬变脉冲群抗扰度 依据标准:IEC 61326-1
浪涌(冲击)抗扰度 依据标准:IEC 61326-1
射频电磁场辐射抗扰度 依据标准:IEC 61326-1
静电放电抗扰度 依据标准:IEC 61326-1
射频场感应的传导骚扰抗扰度 依据标准:IEC 61326-1
使用环境
连续工作温度 -20℃~+60℃
贮存温度 -40℃~+80℃
相对湿度 10%~90%
环境要求 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应营销,空气中应不含有对铬、镍、银镀层起腐蚀作用的介质,应不含有易燃、易爆的物质
连接参数
刚性导线可用横截面范围 0.5~2.5mm²
柔性导线可用横截面范围 0.5~2.5mm²
最小导线横截面AWG 24
最大导线横截面AWG 12
剥线长度 8mm
螺纹 M3
连接方式 螺钉连接
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
安装
安装方式 DIN35mm导轨安装
其他参数
输入和输出特性 被控制液位达到上限或下限: 拨码开关设置为常开时,输出继电器励磁,黄色指示灯亮。 拨码开关设置为常闭时,输出继电器消磁,黄色指示灭。 有故障报警功能时,继电器输出1消磁,黄色指示灯灭, 红色指示灯闪烁;继电器输出2励磁,黄色指示亮。
开关设置作用 需要故障检测功能时,须在测量电极和参考电极两端并联 430kΩ电阻。 输出端6,8和3,5为常开触点。 输出端6,7和3,4为常闭触点。
