一进一出
4~20mA
(Ue-RL×0.02-6)/20mA
4~20mA
回路供电
端子供电

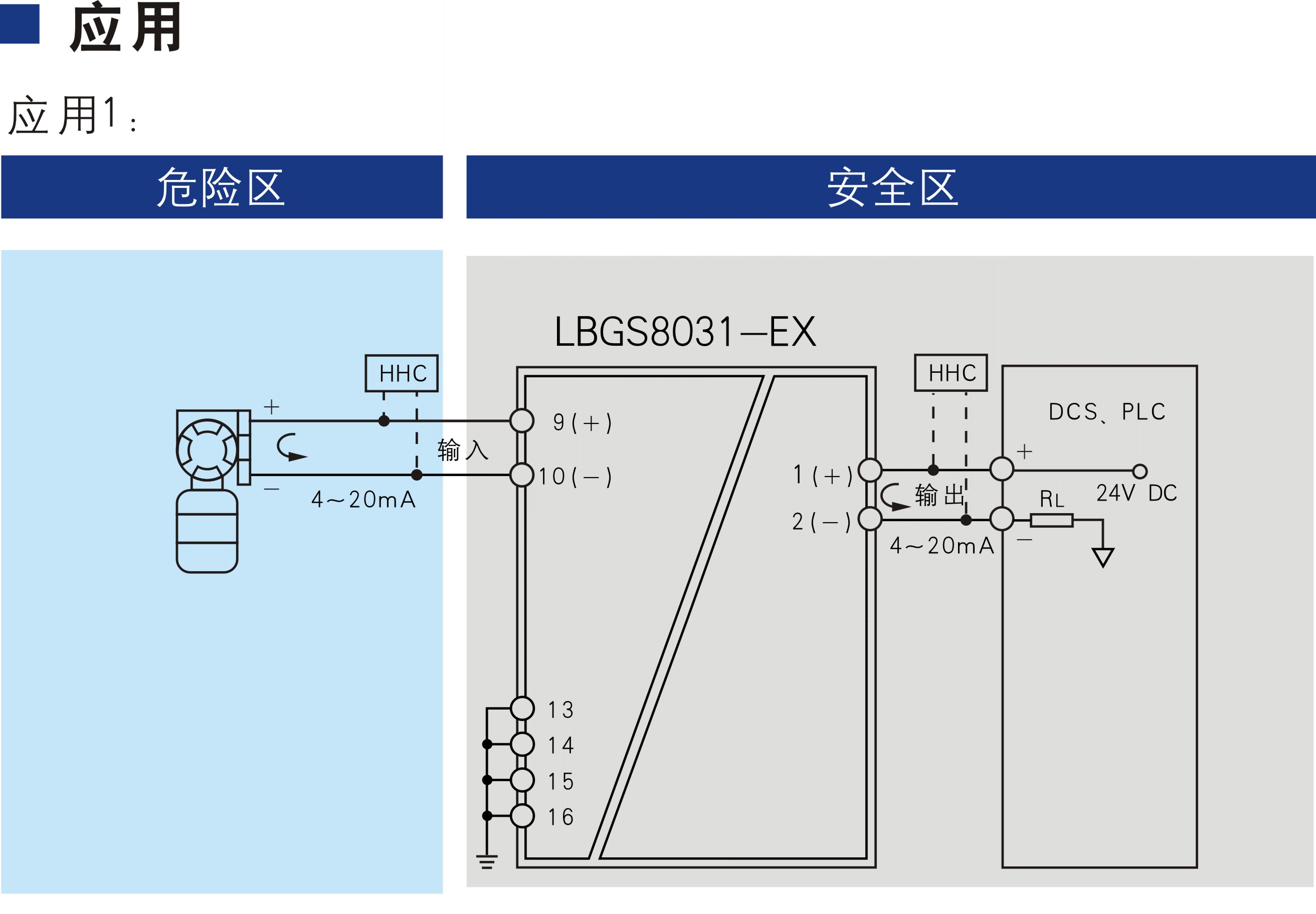

| 应用图 | 尺寸图 |
|
|
| 通道数 | 1进1出 |
| 输出精度（20°C） | 0.4%F.S.(应用1);0.3%F.S.(应用2) |
| 温度漂移 | 0.01%F.S./℃ |
| 绝缘强度 | 非本安端~本安端≥2500V AC |
| 绝缘电阻 | 非本安端~本安端≥100MΩ |
| 电磁兼容性 | 符合IEC 61326-1(GB/T 18268) |
| 防爆标志 | [Ex ib Gb]ⅡC; [Ex ib Db]ⅢC |
| 重量 | 约100g |

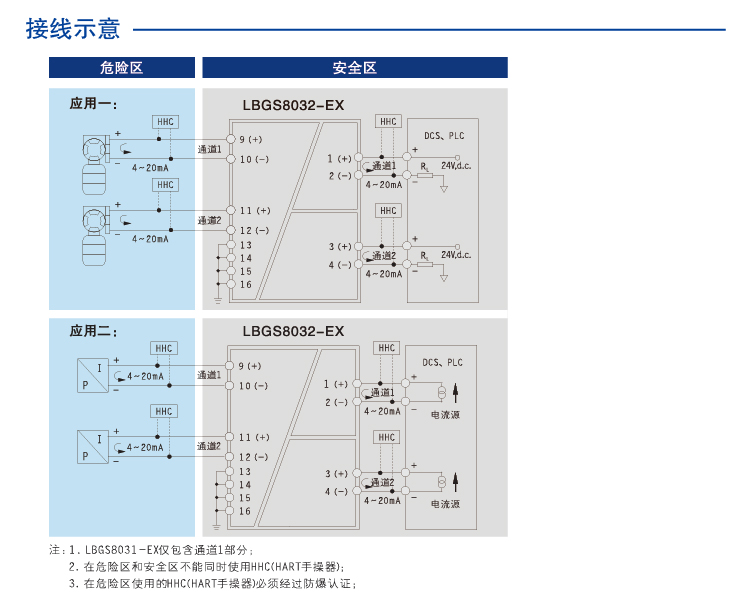

| 连接的现场设备 | 二线制变送器(HART);二线制智能变送器(应用1);二线制阀门定位器;电气转换器(应用2) |
| 适用场所 | 安装在安全场所，可与最高处于1区 IIC，21区，IIIC 危险场所的本安仪表连接 |
| 输入信号 | 4~20mA;HART数字信号 |
| 配电电压 | Uo≥Ue-RL×0.02-6(应用1) |
| 输出信号 | 4~20mA;HART数字信号 |
| 电流输出负载电阻 | RL≥250Ω(HART通信时) |
| 负载能力 | RL≤(Ui-6)/0.02(应用2) |
| 供电电压（Ue） | 20~30V DC(应用1) |
| 电源保护 | 电源反向保护 |
| 供电方式 | 回路供电 |
| 电源连接方式 | 端子供电 |

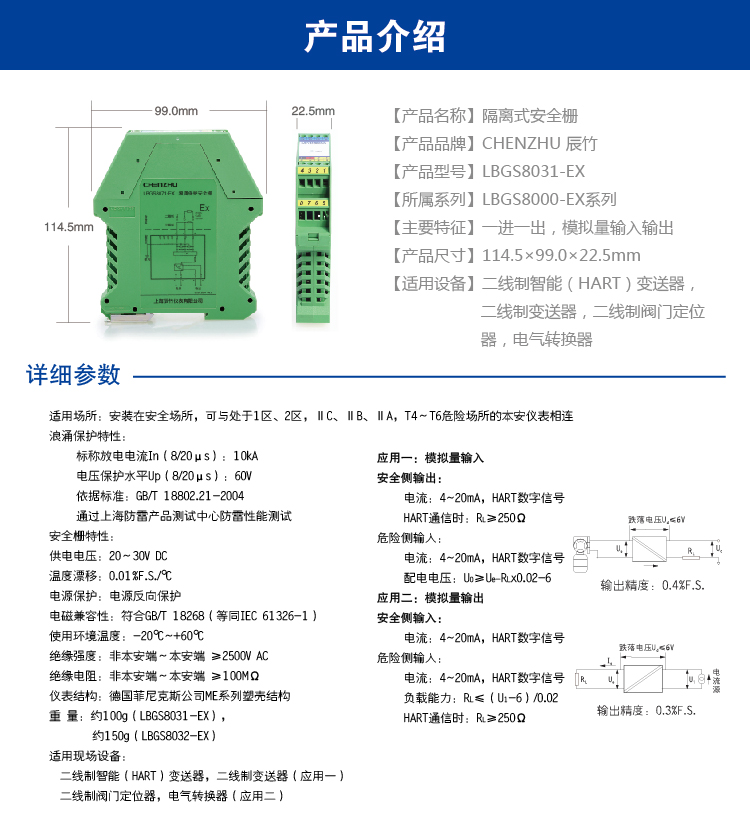

| 深度 | 114.5mm |
| 高度 | 99.0mm |
| 宽度 | 22.5mm |
| 品牌 | 德国菲尼克斯定制 |
| 材料 | PA |
| 防护等级 | IP20 |
| 阻燃等级 | UL94/V0 |
| 颜色 | 绿 |

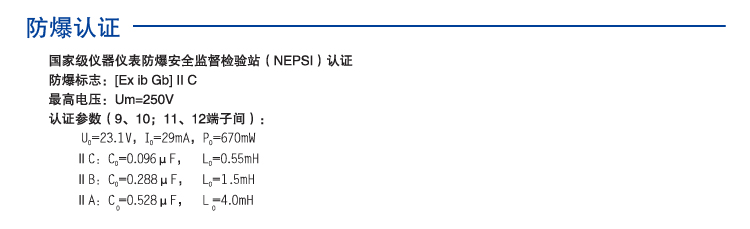

| 认证 | NEPSI |
| CCC | [Ex ib Gb]ⅡC, [Ex ib Db]ⅢC 符合GB/T 3836.1、GB/T 3836.4 |
| 最高电压Um | 250V |
| 最大输出电压Uo | 23.1V(9,10端子间) |
| 最大输出电流Io | 29mA(9,10端子间) |
| 最大输出功率Po | 670mW(9,10端子间) |
| ⅡC 最大外部电感Lo | 0.5mH(9,10端子间) |
| ⅡC 最大外部电容Co | 0.096μF(9,10端子间) |
| ⅡB 最大外部电感Lo | 1.5mH(9,10端子间) |
| ⅡB 最大外部电容Co | 0.288μF(9,10端子间) |
| ⅡA 最大外部电感Lo | 4.0mH(9,10端子间) |
| ⅡA 最大外部电容Co | 0.528μF(9,10端子间) |
| 标称放电电流In(8/20us) | 10kA |
| 电压保护水平Up | 60V |
| 电快速瞬变脉冲群抗扰度 | 依据标准:IEC 61326-1;符合基本要求 |
| 浪涌(冲击)抗扰度 | 依据标准:IEC 61326-1;符合基本要求 |
| 射频电磁场辐射抗扰度 | 依据标准:IEC 61326-1;符合基本要求 |
| 静电放电抗扰度 | 依据标准:IEC 61326-1;符合基本要求 |
| 射频场感应的传导骚扰抗扰度 | 依据标准:IEC 61326-1;符合基本要求 |
| HART功能 | 有 |
| 连续工作温度 | -20℃~+60℃ |
| 贮存温度 | -40℃~+80℃ |
| 相对湿度 | 10%~90% |
| 环境要求 | 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响，空气中应不含有对铬、镍、银镀层起腐蚀作用的介质，应不含有易燃、易爆的物质； |
| 刚性导线可用横截面范围 | 0.5~2.5mm² |
| 柔性导线可用横截面范围 | 0.5~2.5mm² |
| 最小导线横截面AWG | 12 |
| 最大导线横截面AWG | 24 |
| 剥线长度 | 8mm |
| 螺纹 | M3 |
| 连接方式 | 螺钉连接 |
| 最小紧固扭矩 | 0.5 Nm |
| 最大紧固扭矩 | 0.6 Nm |
| 安装方式 | DIN35mm导轨安装 |
| 使用限制 | 1、在危险区和安全区不能同时使用HHC（HART手操器）,2、在危险区使用的HHC（HART手操器）必须经过防爆认证 |
