GS5038-EX  二进二出 模拟量输出隔离式安全栅
模拟量输出隔离栅,将安全区的电流信号隔离传输打危险区,驱动现场的阀门定位器、电气转换器等设备,支持HART信号双向传输。该产品需要独立供电,电源、输入和输出三隔离。
通道数:
二进二出
输入:
0/4~20mA
输出:
0/4~20mA
0/1~5V
供电方式:
24VDC
电源连接方式:
端子供电
HART透传功能:
支持
GS5038-EX
Product details
Technichal Data
Download
点击咨询
contrast
enquire

二进二出 模拟量输出隔离式安全栅


二进二出 模拟量输出隔离式安全栅

二进二出 模拟量输出隔离式安全栅

CHENZHU EPLAN GS5038-EX.edz

图示
基本参数
输入数据
输出数据
电源
尺寸
外壳
产品认证
认证标准
安全数据(EX)
EMC数据
数据通信
使用环境
连接参数
安装
注意
图示

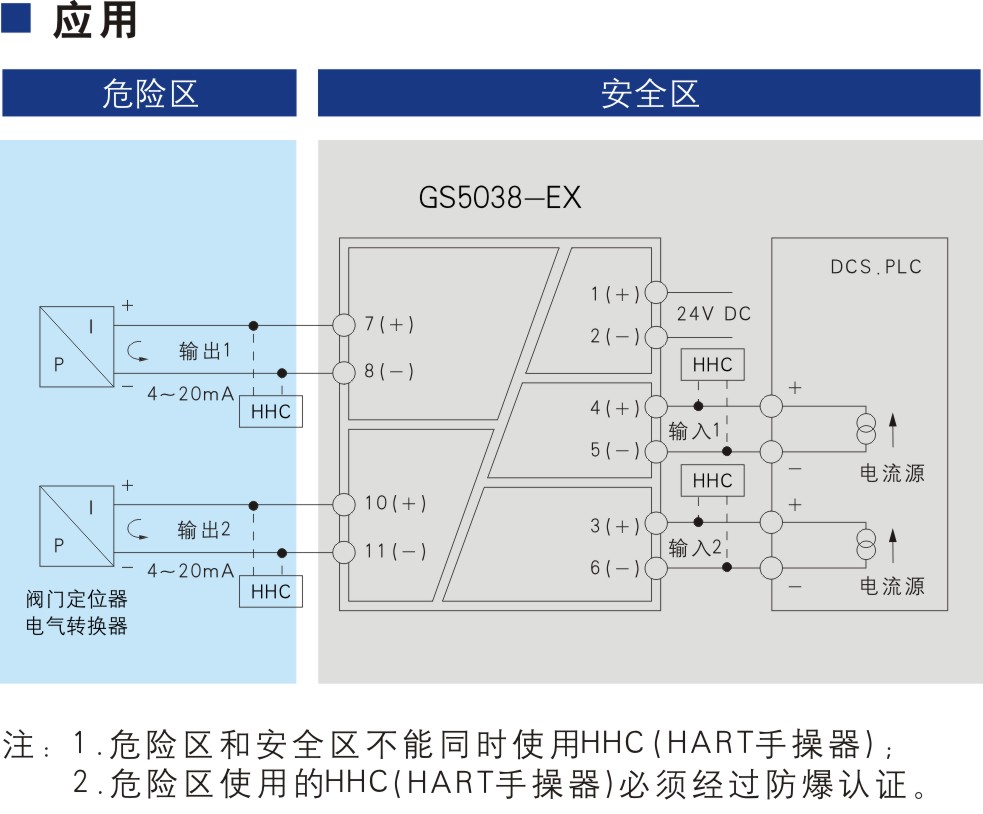

尺寸图 应用图
二进二出 模拟量输出隔离式安全栅 二进二出 模拟量输出隔离式安全栅
基本参数
通道数 2进2出
输出精度(20°C) 0.1%F.S.(典型值:0.05%F.S.)
温度漂移 0.005%F.S./℃
响应时间 2ms达到最终值的90%
绝缘强度 非本安端~本安端≥2500V AC,电源~非本安端≥500V AC
绝缘电阻 非本安端~本安端≥100MΩ,电源~非本安端≥100MΩ
电磁兼容性 符合IEC 61326-1(GB/T 18268)
防爆标志 [Ex ia Ga]ⅡC; [Ex ia Da]ⅢC
重量 约150g
连接的现场设备 二线制阀门定位器;电气转换器
适用场所 安装在安全场所,可与最高处于0区 IIC,20区,IIIC 危险场所的本安仪表连接
输入数据
输入信号 0~20mA;4~20mA;HART数字信号
输入压降 ≤2V
输出数据
输出信号 0~20mA;4~20mA;HART数字信号;0~5V;1~5V
电流输出负载电阻 RL≤700Ω,HART通信时,负载电阻:RL≥250Ω
电压输出负载电阻 RL≥330kΩ
电源
供电电压(Ue) 20~35V DC
电源保护 电源反向保护
消耗电流 (24V供电,20mA输出时)≤75mA
供电方式 独立供电
电源连接方式 端子供电
尺寸
深度 114.5mm
高度 99.0mm
宽度 17.5mm
外壳
材料 PA
防护等级 IP20
阻燃等级 UL94/V0
颜色 绿
产品认证
认证 NEPSI
认证标准
CCC [Ex ia Ga]ⅡC, [Ex ia Da]ⅢC 符合GB/T 3836.1、GB/T 3836.4、GB 3836.20
安全数据(EX)
最高电压Um 250V
最大输出电压Uo 27.5V(7,8;10,11端子间)
最大输出电流Io 89mA(7,8;10,11端子间)
最大输出功率Po 608mW(7,8;10,11端子间)
ⅡC 最大外部电感Lo 4.5mH(7,8;10,11端子间)
ⅡC 最大外部电容Co 0.086μF(7,8;10,11端子间)
ⅡB 最大外部电感Lo 18mH(7,8;10,11端子间)
ⅡB 最大外部电容Co 0.672μF(7,8;10,11端子间)
ⅡA 最大外部电感Lo 36mH(7,8;10,11端子间)
ⅡA 最大外部电容Co 2.24μF(7,8;10,11端子间)
EMC数据
电快速瞬变脉冲群抗扰度 依据标准:IEC 61326-1
浪涌(冲击)抗扰度 依据标准:IEC 61326-1
射频电磁场辐射抗扰度 依据标准:IEC 61326-1;符合基本要求
静电放电抗扰度 依据标准:IEC 61326-1
射频场感应的传导骚扰抗扰度 依据标准:IEC 61326-1;符合基本要求
数据通信
HART功能
使用环境
连续工作温度 -20℃~+60℃
贮存温度 -40℃~+80℃
相对湿度 10%~90%
环境要求 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应营销,空气中应不含有对铬、镍、银镀层起腐蚀作用的介质,应不含有易燃、易爆的物质
连接参数
刚性导线可用横截面范围 0.5~2.5mm²
柔性导线可用横截面范围 0.5~2.5mm²
最小导线横截面AWG 12
最大导线横截面AWG 24
剥线长度 8mm
螺纹 M3
连接方式 螺钉连接
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
安装
安装方式 DIN35mm导轨安装
注意
使用限制 1、在危险区和安全区不能同时使用HHC(HART手操器),2、在危险区使用的HHC(HART手操器)必须经过防爆认证
