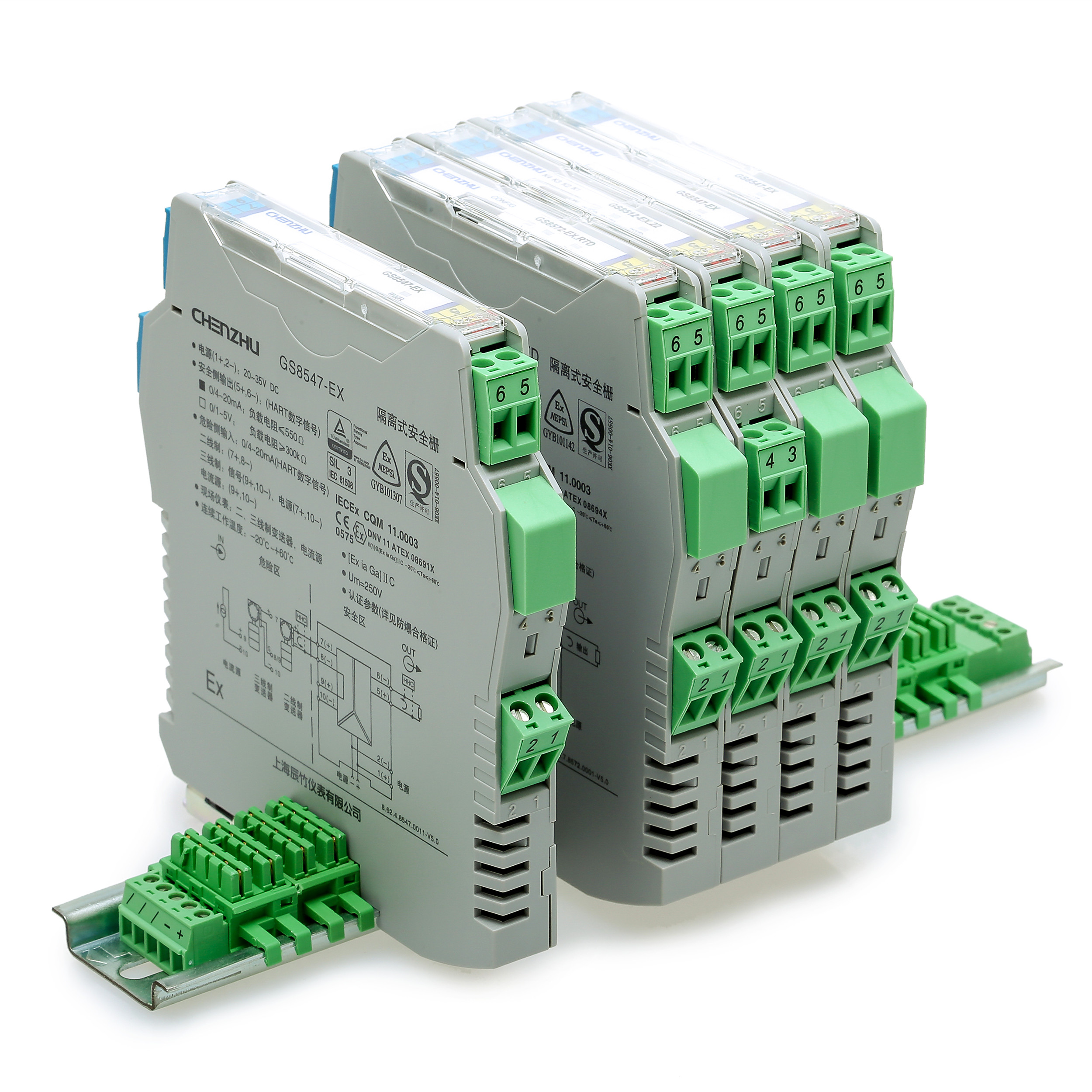

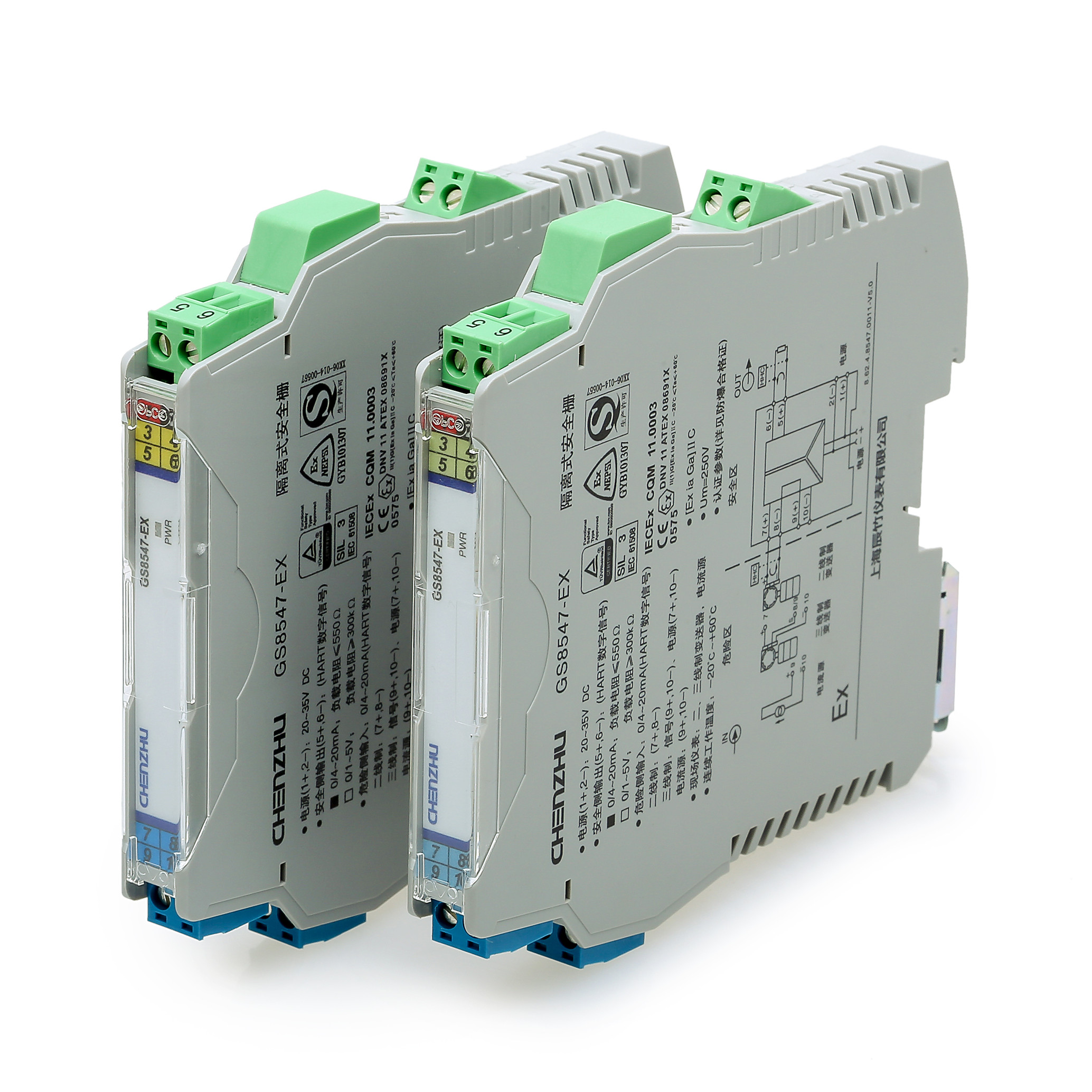

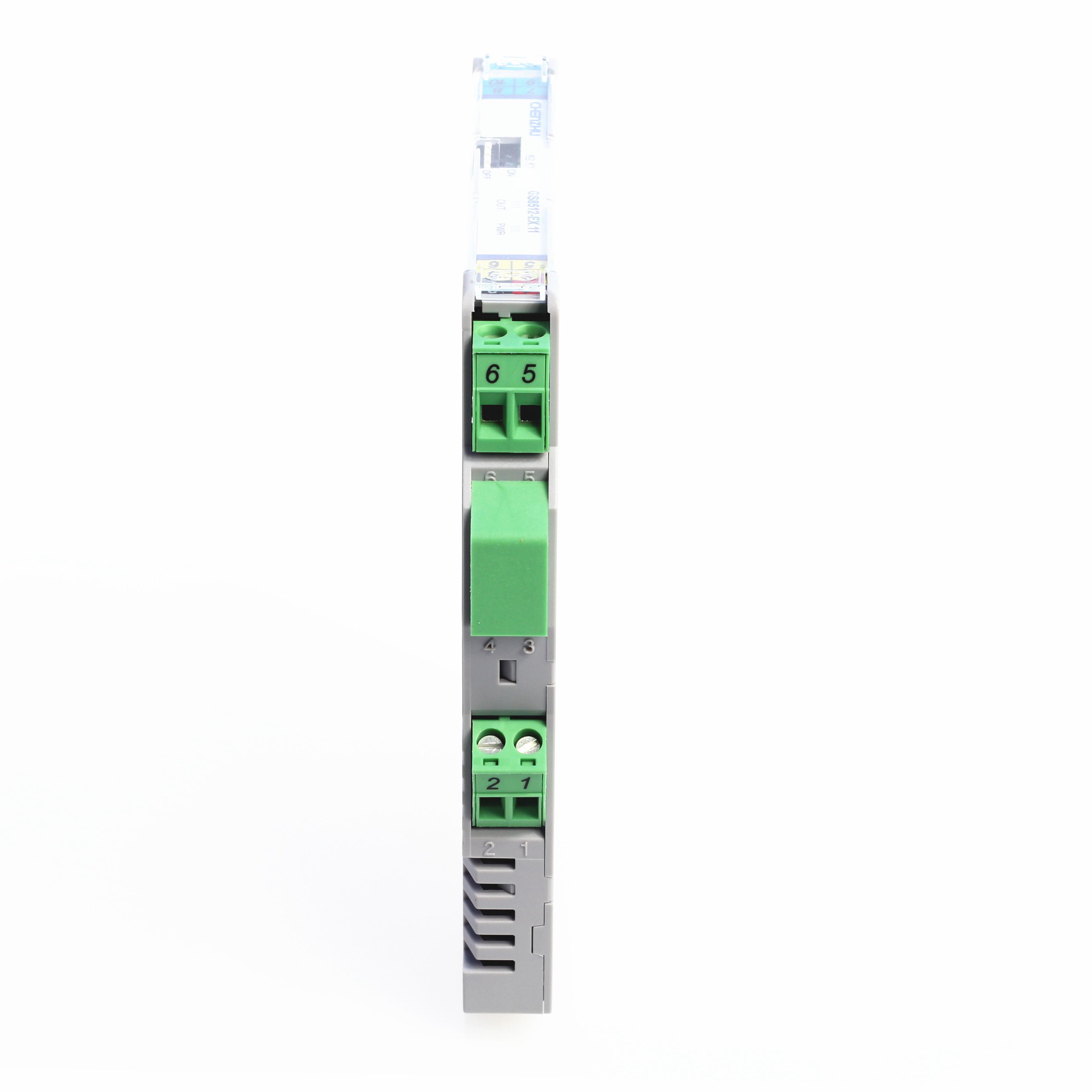

可插拔接线端子 |
安装与拆卸 |
CHENZHU EPLAN GS8567-EX.edz
通道数 | 1进1出 |
输出精度(20°C) | 0.1%F.S. |
温度漂移 | 0.005%F.S./℃ |
响应时间 | 2ms达到最终值的90% |
绝缘强度 | 非本安端~本安端≥2500V AC,电源~非本安端≥500V AC |
绝缘电阻 | 非本安端~本安端≥100MΩ,电源~非本安端≥100MΩ |
电磁兼容性 | 符合IEC 61326-1(GB/T 18268),IEC 61326-3-1 |
防爆标志 | [Ex ia Ga]ⅡC; [Ex ia Da]ⅢC |
重量 | 约100g |
连接的现场设备 | 二线制阀门定位器;电气转换器 |
适用场所 | 安装在安全场所,可与最高处于0区 IIC,20区,IIIC 危险场所的本安仪表连接 |
输入信号 | 0~20mA;4~20mA;HART数字信号 |
输入压降 | ≤6V |
输出信号 | 0~20mA;4~20mA;HART数字信号;0~5V;1~5V |
电流输出负载电阻 | RL≤800Ω,HART通信时,负载电阻:RL≥250Ω |
电压输出负载电阻 | RL≥330kΩ |
供电电压(Ue) | 20~35V DC |
电源保护 | 电源反向保护 |
消耗电流 | (24V供电,20mA输出时)≤55mA |
供电方式 | 独立供电 |
电源连接方式 | 导轨总线供电;端子供电 |
深度 | 118.9mm |
高度 | 106.0mm |
宽度 | 12.5mm |
品牌 | 德国菲尼克斯定制 |
材料 | PC |
防护等级 | IP20 |
阻燃等级 | UL94/V0 |
颜色 | 灰 |
认证 | NEPSI;IECEx;SIL |
CCC | [Ex ia Ga]ⅡC, [Ex ia Da]ⅢC 符合GB/T 3836.1、GB/T 3836.4、GB 3836.20 |
IECEx | [Ex ia Ga] IIC 符合IEC 60079-0、 IEC 60079-11、IEC 60079-26 |
功能安全 | SIL3 符合 IEC 61508 |
最高电压Um | 250V |
最大输出电压Uo | 28V(7,8端子间) |
最大输出电流Io | 93mA(7,8端子间) |
最大输出功率Po | 651mW(7,8端子间) |
ⅡC 最大外部电感Lo | 4.2mH(7,8端子间) |
ⅡC 最大外部电容Co | 0.083μF(7,8端子间) |
ⅡB 最大外部电感Lo | 12.6mH(7,8端子间) |
ⅡB 最大外部电容Co | 0.65μF(7,8端子间) |
ⅡA 最大外部电感Lo | 33.6mH(7,8端子间) |
ⅡA 最大外部电容Co | 2.15μF(7,8端子间) |
设备类型 | Type A |
安全完整性等级(SIL) | 2 |
操作模式(低要求) | IEC 61508-低要求 |
(低要求)安全失效分数(SFF) | 0.9491 |
(低要求)检验测试间隔(PTI) | 4年 |
(低要求)λS | 426 FIT |
(低要求)λDU | 22.8 FIT |
(低要求)λDD | 0 FIT |
(低要求)平均失效概率(PFDAVG) | 0.0004 |
(低要求)诊断覆盖率(DC) | 0 |
操作模式(高要求) | IEC 61508-高要求 |
(高要求)安全失效分数(SFF) | 0.9491 |
(高要求)检验测试间隔(PTI) | 4年 |
(高要求)λS | 426 FIT |
(高要求)λDU | 22.8 FIT |
(高要求)λDD | 0 FIT |
(高要求)每小时失效概率(PFH) | 2.28E-08 |
(高要求)诊断覆盖率(DC) | 0 |
电快速瞬变脉冲群抗扰度 | 依据标准:IEC 61326-3-1;达到FS性能判据要求 |
浪涌(冲击)抗扰度 | 依据标准:IEC 61326-3-1;达到FS性能判据要求 |
射频电磁场辐射抗扰度 | 依据标准:IEC 61326-3-1;达到FS性能判据要求 |
静电放电抗扰度 | 依据标准:IEC 61326-3-1;达到FS性能判据要求 |
射频场感应的传导骚扰抗扰度 | 依据标准:IEC 61326-3-1;达到FS性能判据要求 |
低频共模传导 | 依据标准:IEC 61326-3-1;达到FS性能判据要求 |
HART功能 | 有 |
连续工作温度 | -20℃~+60℃ |
贮存温度 | -40℃~+80℃ |
相对湿度 | 10%~90% |
环境要求 | 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应营销,空气中应不含有对铬、镍、银镀层起腐蚀作用的介质,应不含有易燃、易爆的物质 |
刚性导线可用横截面范围 | 0.5~2.5mm² |
柔性导线可用横截面范围 | 0.5~2.5mm² |
最小导线横截面AWG | 24 |
最大导线横截面AWG | 12 |
剥线长度 | 8mm |
螺纹 | M3 |
连接方式 | 螺钉连接 |
最小紧固扭矩 | 0.5 Nm |
最大紧固扭矩 | 0.6 Nm |
安装方式 | DIN35mm导轨安装 |

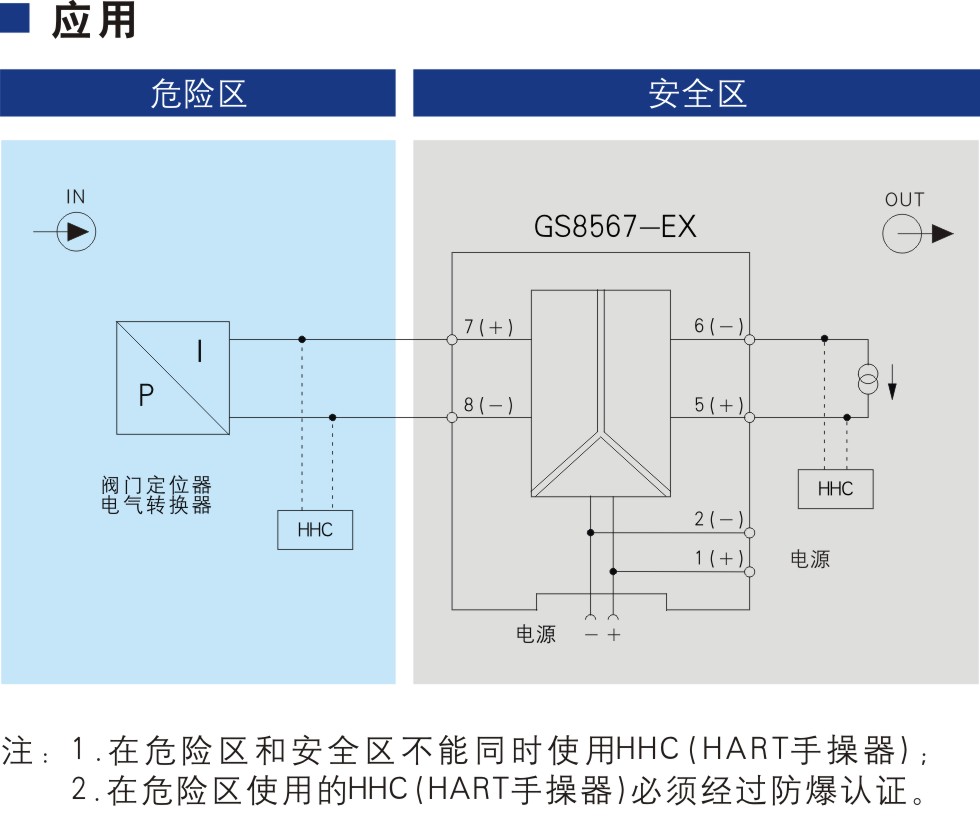

使用限制 | 1、在危险区和安全区不能同时使用HHC(HART手操器),2、在危险区使用的HHC(HART手操器)必须经过防爆认证 |
