一进一出
电平/NPN晶体管/PNP晶体管
24V/20mA
晶体管
12V电平
24V电平
24VDC
端子供电
导轨总线供电
 可插拔接线端子 |
安装与拆卸 |
CHENZHU EPLAN GS8554-EX.11.edz

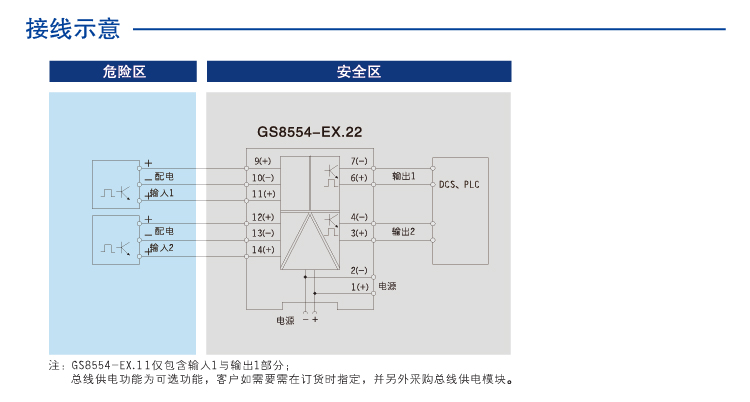

| 尺寸图 | 应用图 | 说明图 |
|
|
|

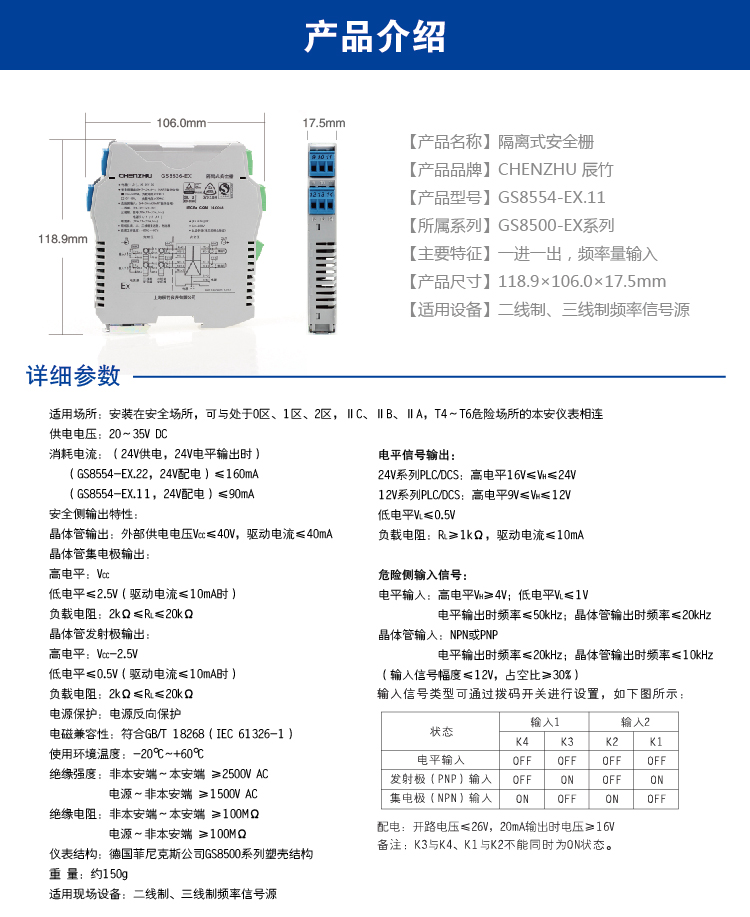

| 通道数 | 1进1出 |
| 绝缘强度 | 非本安端~本安端≥2500V AC,电源~非本安端≥1500V AC |
| 绝缘电阻 | 非本安端~本安端≥100MΩ,电源~非本安端≥100MΩ |
| 电磁兼容性 | 符合IEC 61326-1(GB/T 18268) |
| 防爆标志 | [Ex ia Ga]ⅡC; [Ex ia Da]ⅢC |
| 重量 | 约150g |
| 连接的现场设备 | 二线制频率信号源;三线制频率信号源 |
| 适用场所 | 安装在安全场所，可与最高处于0区 IIC，20区，IIIC 危险场所的本安仪表连接 |
| 输入信号 | NPN晶体管输入;PNP晶体管输入;电平信号输入 |
| 开路电压 | ≤26V |
| 配电电压 | 20mA输出时电压≥16V |
| PNP / NPN晶体管 | 电平输出时频率≤20kHz；晶体管输出时频率≤10kHz |
| 电平信号输入 | 高电平VH≥4V;低电平VL≤1V,频率≤50kHz |
| 输出信号 | 12V电平;24V电平;晶体管 |
| 晶体管输出 | 晶体管集电极输出:高电平Vcc低电平≤2.5V（驱动电流≤10mA时);晶体管发射极输出:高电平Vcc-2.5V低电平≤0.5V（驱动电流≤10mA时）注:“Vcc”指输出端外部供电电压，Vcc≤40V |
| 电平信号输出 | 24V系列PLC,DCS高电平16V≤VH≤24V,12V系列PLC,DCS高电平9V≤VH≤12V,低电平VL≤0.5V |
| 供电电压（Ue） | 20～35V DC |
| 电源保护 | 电源反向保护 |
| 消耗电流 | (24V供电，24V/20mA配电时)≤90mA |
| 供电方式 | 独立供电 |
| 电源连接方式 | 端子供电;导轨供电 |
| 深度 | 118.9mm |
| 高度 | 106.0mm |
| 宽度 | 17.5mm |
| 品牌 | 德国菲尼克斯 |
| 材料 | PC |
| 防护等级 | IP20 |
| 阻燃等级 | UL94/V0 |
| 颜色 | 灰 |

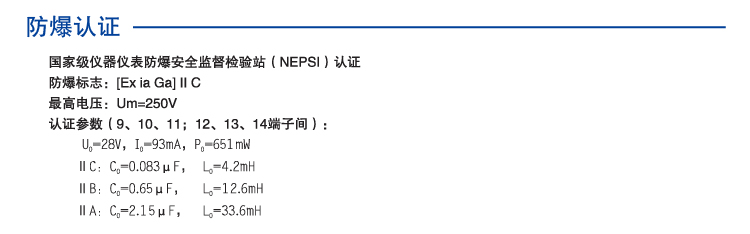

| 认证 | NEPSI |
| CCC | [Ex ia Ga]ⅡC, [Ex ia Da]ⅢC 符合GB/T 3836.1、GB/T 3836.4、GB 3836.20 |
| 最高电压Um | 250V |
| 最大输出电压Uo | 28V(9,10,11端子间) |
| 最大输出电流Io | 93mA(9,10,11端子间) |
| 最大输出功率Po | 651mW(9,10,11端子间) |
| ⅡC 最大外部电感Lo | 4.2mH(9,10,11端子间) |
| ⅡC 最大外部电容Co | 0.083μF(9,10,11端子间) |
| ⅡB 最大外部电感Lo | 12.6mH(9,10,11端子间) |
| ⅡB 最大外部电容Co | 0.65μF(9,10,11端子间) |
| ⅡA 最大外部电感Lo | 33.6mH(9,10,11端子间) |
| ⅡA 最大外部电容Co | 2.15μF(9,10,11端子间) |
| 电快速瞬变脉冲群抗扰度 | 依据标准:IEC 61326-1 |
| 浪涌(冲击)抗扰度 | 依据标准:IEC 61326-1 |
| 射频电磁场辐射抗扰度 | 依据标准:IEC 61326-1;符合基本要求 |
| 静电放电抗扰度 | 依据标准:IEC 61326-1 |
| 射频场感应的传导骚扰抗扰度 | 依据标准:IEC 61326-1;符合基本要求 |
| 连续工作温度 | -20℃~+60℃ |
| 贮存温度 | -40℃~+80℃ |
| 相对湿度 | 10%~90% |
| 环境要求 | 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响，空气中应不含有对铬、镍、银镀层起腐蚀作用的介质，应不含有易燃、易爆的物质； |
| 刚性导线可用横截面范围 | 0.5~2.5mm² |
| 柔性导线可用横截面范围 | 0.5~2.5mm² |
| 最小导线横截面AWG | 12 |
| 最大导线横截面AWG | 24 |
| 剥线长度 | 8mm |
| 螺纹 | M3 |
| 连接方式 | 螺钉连接 |
| 最小紧固扭矩 | 0.5 Nm |
| 最大紧固扭矩 | 0.6 Nm |
| 安装方式 | DIN35mm导轨安装 |
| 开关设置作用 | 输入信号的类型(电平、晶体管)可以通过开关K1、K2的设置改变。 |
