三进三出  频率量输入隔离式安全栅
GS8556-EX  三进三出 频率量输入隔离式安全栅
频率量输入输出安全栅,将危险区编码器输出的电压型(V),互补型(F),集电极开路(C)类型的信号,经安全栅隔离输出到安全区,同时给危险区的编码器提供电源。需独立供电,电源、输入和输出三隔离。
通道数:
三进三出
输入:
电平/NPN晶体管/PNP晶体管
配电:
24V/20mA
输出:
晶体管
12V电平
供电方式:
24VDC
电源连接方式:
端子供电
导轨总线供电
GS8556-EX
产品详情
产品参数
配件
下载
点击咨询
加入对比
加入询价单

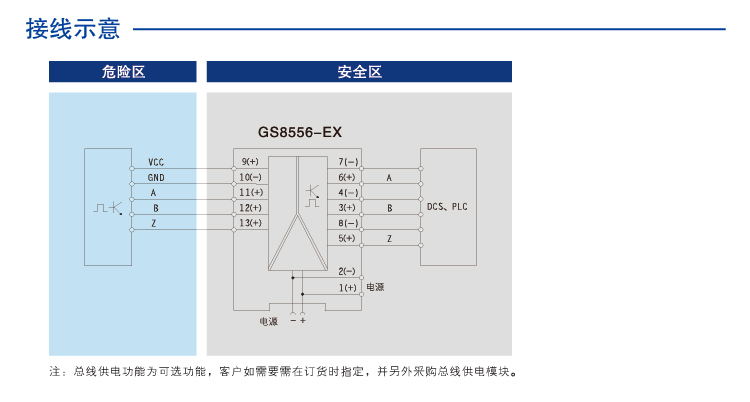

三进三出  频率量输入隔离式安全栅

三进三出  频率量输入隔离式安全栅

三进三出  频率量输入隔离式安全栅

三进三出  频率量输入隔离式安全栅



三进三出  频率量输入隔离式安全栅


可插拔接线端子

三进三出  频率量输入隔离式安全栅

安装与拆卸











CHENZHU EPLAN GS8556-EX.edz

总线连接器 17.5mm产品适用
CZBPS-C-17.5GS8500-EX系列
总线连接器 17.5mm产品适用
适用于GS8500-EX/GS8200-EX系列隔离式安全栅中具有总线供电功能的17.5mm厚度产品。 需在订货时指定,并选择总线供电模块配套使用。 总线供电模块包括:1.总线连接器 2.总线连接器正向插头 3.总线连接器反向插头;
加入询价
总线连接器正向插头(GS8500-EX系列适用)
CZBPS-F1GS8500-EX系列
总线连接器正向插头(GS8500-EX系列适用)
适用于GS8500-EX系列隔离式安全栅具有总线供电可选功能的产品。 需在订货时指定,并选择总线供电模块配套使用。 总线供电模块包括:1.总线连接器;2.总线连接器正向插头;3.总线连接器反向插头
加入询价
总线连接器反向插头 (GS8500系列适用)
CZBPS-B1GS8500-EX系列
总线连接器反向插头 (GS8500系列适用)
适用于GS8500-EX系列隔离式安全栅中具有总线供电功能的产品。 需在订货时指定,并选择总线供电模块配套使用。 总线供电模块包括: 1.总线连接器正向插头;2.总线连接器反向插头;3.总线连接器
加入询价
基本参数
输入数据
输出数据
电源
尺寸
外壳
产品认证
认证标准
安全数据(EX)
EMC数据
使用环境
连接参数
安装
其他参数

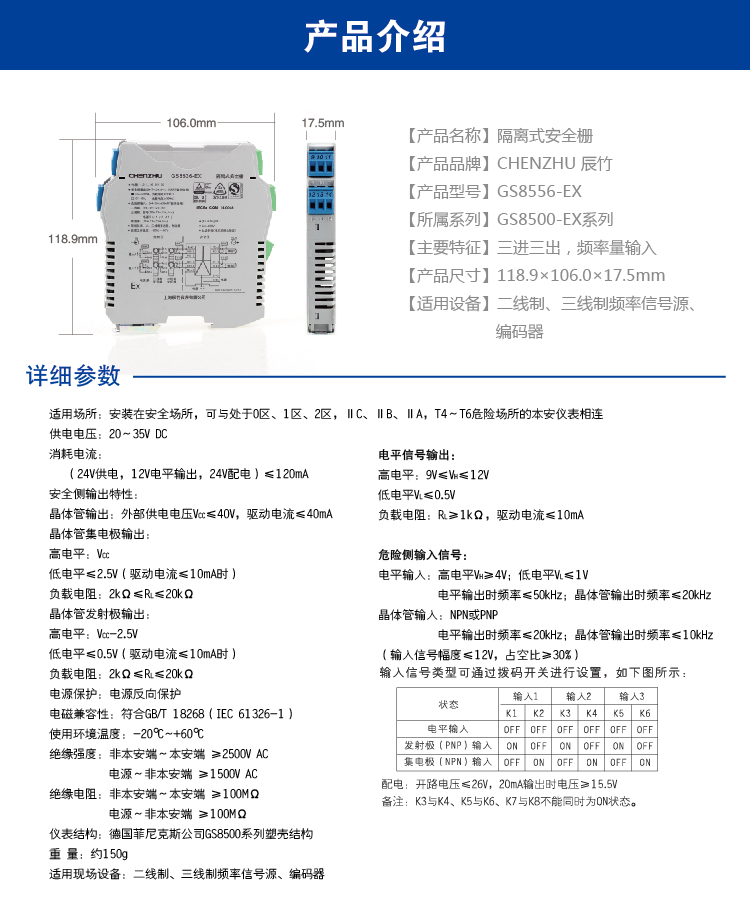

产品参数
基本参数
通道数 1进1出
绝缘强度 非本安端~本安端≥2500V AC,电源~非本安端≥1500V AC
绝缘电阻 非本安端~本安端≥100MΩ,电源~非本安端≥100MΩ
电磁兼容性 符合IEC 61326-1(GB/T 18268)
防爆标志 [Ex ia Ga]ⅡC; [Ex ia Da]ⅢC
重量 约150g
连接的现场设备 二线制频率信号源;三线制频率信号源;编码器
适用场所 安装在安全场所,可与最高处于0区 IIC,20区,IIIC 危险场所的本安仪表连接
输入数据
输入信号 NPN晶体管输入;PNP晶体管输入;电平信号输入
开路电压 ≤26V
配电电压 20mA输出时电压≥15.5V
电平信号输入 高电平VH≥4V;低电平VL≤1V;电平输出时频率≤50kHz;晶体管输出时频率≤20kHz
输出数据
输出信号 12V电平;晶体管
晶体管输出 晶体管集电极输出:高电平Vcc低电平≤2.5V(驱动电流≤10mA时);晶体管发射极输出:高电平Vcc-2.5V低电平≤0.5V(驱动电流≤10mA时)注:“Vcc”指输出端外部供电电压,Vcc≤40V
电平信号输出 12V系列PLC,DCS高电平9V≤VH≤12V,低电平VL≤0.5V
电源
供电电压(Ue) 20~35V DC
电源保护 电源反向保护
消耗电流 (24V供电,24V/20mA配电时)≤120mA
供电方式 独立供电
电源连接方式 端子供电;导轨供电
尺寸
深度 118.9mm
高度 106.0mm
宽度 17.5mm
外壳
品牌 德国菲尼克斯
材料 PC
防护等级 IP20
阻燃等级 UL94/V0
颜色

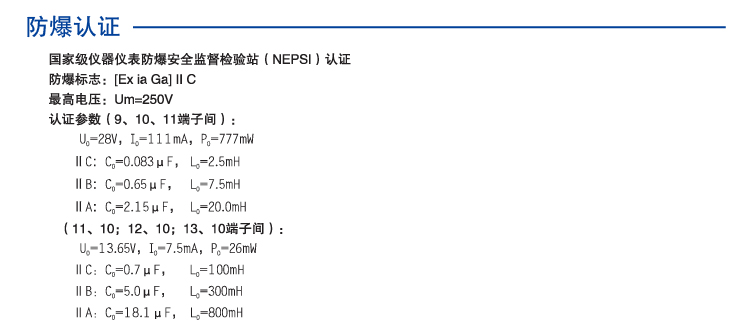

产品认证
认证 NEPSI
认证标准
CCC [Ex ia Ga]ⅡC, [Ex ia Da]ⅢC 符合GB/T 3836.1、GB/T 3836.4、GB 3836.20
安全数据(EX)
最高电压Um 250V
最大输出电压Uo 28V(9,10,11/12/13端子间)
最大输出电流Io 93mA(9,10,11/12/13端子间)
最大输出功率Po 651mW(9,10,11/12/13端子间)
ⅡC 最大外部电感Lo 4.2mH(9,10,11/12/13端子间)
ⅡC 最大外部电容Co 0.083μF(9,10,11/12/13端子间)
ⅡB 最大外部电感Lo 12.6mH(9,10,11/12/13端子间)
ⅡB 最大外部电容Co 0.65μF(9,10,11/12/13端子间)
ⅡA 最大外部电感Lo 33.6mH(9,10,11/12/13端子间)
ⅡA 最大外部电容Co 2.15μF(9,10,11/12/13端子间)
最大内部等效电容Ci 25nF(9,10,11/12/13端子间)
EMC数据
电快速瞬变脉冲群抗扰度 依据标准:IEC 61326-1
浪涌(冲击)抗扰度 依据标准:IEC 61326-1
射频电磁场辐射抗扰度 依据标准:IEC 61326-1;符合基本要求
静电放电抗扰度 依据标准:IEC 61326-1
射频场感应的传导骚扰抗扰度 依据标准:IEC 61326-1;符合基本要求
使用环境
连续工作温度 -20℃~+60℃
贮存温度 -40℃~+80℃
相对湿度 10%~90%
环境要求 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响,空气中应不含有对铬、镍、银镀层起腐蚀作用的介质,应不含有易燃、易爆的物质;
连接参数
刚性导线可用横截面范围 0.5~2.5mm²
柔性导线可用横截面范围 0.5~2.5mm²
最小导线横截面AWG 12
最大导线横截面AWG 24
剥线长度 8mm
螺纹 M3
连接方式 螺钉连接
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
安装
安装方式 DIN35mm导轨安装
其他参数
开关设置作用 输入信号的类型(电平、晶体管)可以通过开关K1-K6的设置改变。
