一进一出
热电阻PT100
热电阻Cu50
热电阻Cu100
0~20mA
4~20mA
0~5V
1~5V
24VDC
端子供电
导轨总线供电
 可插拔接线端子 |
安装与拆卸 |
GS8500-EX系列隔离式安全栅温度类产品组态演示
CHENZHU EPLAN GS8572-EX.RTD.edz

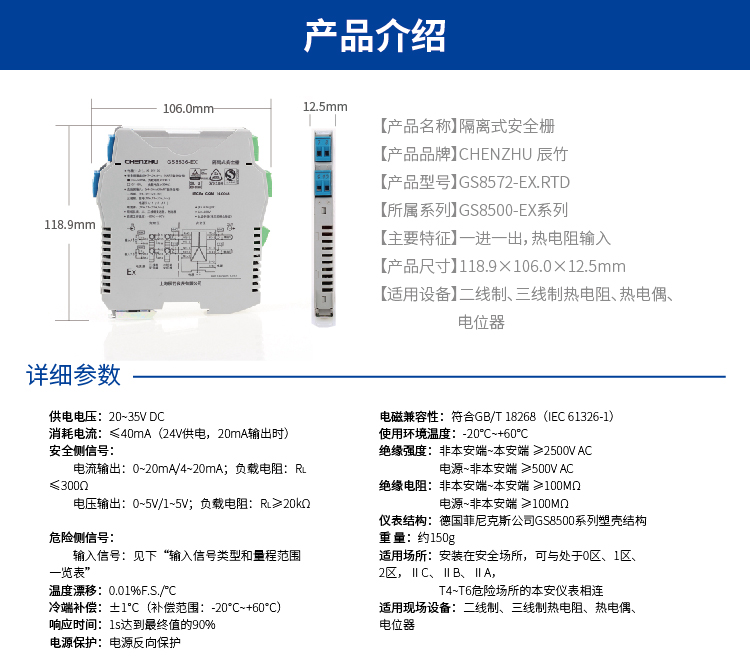

| 尺寸图 | 应用图 | 说明图 |
|
|
|
| 通道数 | 1进1出 |
| 温度漂移 | 0.01%F.S./℃ |
| 响应时间 | 1s达到最终值的90% |
| 绝缘强度 | 非本安端~本安端 ≥2500V AC,电源~非本安端≥500V AC |
| 绝缘电阻 | 非本安端~本安端 ≥100MΩ,电源~非本安端≥100MΩ |
| 电磁兼容性 | 符合IEC 61326-1(GB/T 18268) |
| 防爆标志 | [Ex ia Ga]ⅡC; [Ex ia Da]ⅢC |
| 重量 | 约150g |
| 连接的现场设备 | 二线制热电阻;三线制热电阻 |
| 适用场所 | 安装在安全场所，可与最高处于0区 IIC，20区，IIIC 危险场所的本安仪表连接 |
| 输入信号 | Pt100/Cu50/Cu100 热电阻 |
| 输出信号 | 0~20mA;4~20mA;0~5V;1~5V |
| 电流输出负载电阻 | RL≤300Ω |
| 电压输出负载电阻 | RL≥35kΩ |
| 报警指示 | 低于量程下限,L指示灯闪烁,输出电流约3.8mA;高于量程上限,H指示灯闪烁,输出电流约20.8mA;断线时,L、H指示灯同时闪烁,输出电流约为20.8mA;短路时,L、H指示灯同时闪烁，输出电流约为3mA |
| 供电电压（Ue） | 20~35V DC |
| 电源保护 | 电源反向保护 |
| 消耗电流 | (24V供电,20mA输出时)≤40mA |
| 供电方式 | 独立供电 |
| 电源连接方式 | 导轨总线供电;端子供电 |
| 深度 | 118.9mm |
| 高度 | 106.0mm |
| 宽度 | 12.5mm |
| 品牌 | 德国菲尼克斯定制 |
| 材料 | PC |
| 防护等级 | IP20 |
| 阻燃等级 | UL94/V0 |
| 颜色 | 灰 |
| CCC认证 | NEPSI;IECEx;SIL |
| SIL认证 | [Ex ia Ga] IIC 符合IEC 60079-0、 IEC 60079-11、IEC 60079-26 |
| 认证标志 | SIL2 符合 IEC 61508 |
| 最高电压Um | 250V |
| 最大输出电压Uo | 8.5V(7,8,9,10端子间) |
| 最大输出电流Io | 20mA(7,8,9,10端子间) |
| 最大输出功率Po | 43mW(7,8,9,10端子间) |
| ⅡC 最大外部电感Lo | 3.6mH(7,8,9,10端子间) |
| ⅡC 最大外部电容Co | 6.5μF(7,8,9,10端子间) |
| ⅡB 最大外部电感Lo | 10.8mH(7,8,9,10端子间) |
| ⅡB 最大外部电容Co | 60μF(7,8,9,10端子间) |
| ⅡA 最大外部电感Lo | 28.8mH(7,8,9,10端子间) |
| ⅡA 最大外部电容Co | 1000μF(7,8,9,10端子间) |
| 设备类型 | Type B |
| 安全完整性等级（SIL） | 2 |
| 操作模式（低要求） | IEC 61508-低要求 |
| （低要求）安全失效分数（SFF） | 0.945 |
| （低要求）检验测试间隔（PTI） | 2年 |
| （低要求）λS | 499.9 FIT |
| （低要求）λSD | 69.54 FIT |
| （低要求）λDU | 33.92 FIT |
| （低要求）λDD | 13.59 FIT |
| （低要求）平均失效概率(PFDAVG) | 0.000297 |
| （低要求）诊断覆盖率（DC） | 0.286 |
| 操作模式（高要求） | IEC 61508-高要求 |
| （高要求）安全失效分数（SFF） | 0.945 |
| （高要求）检验测试间隔（PTI） | 2年 |
| （高要求）λS | 499.9 FIT |
| （高要求）λSD | 69.54 FIT |
| （高要求）λDU | 33.92 FIT |
| （高要求）λDD | 13.59 FIT |
| （高要求）每小时失效概率（PFH） | 3.39E-08 |
| （高要求）诊断覆盖率（DC） | 0.286 |
| 电快速瞬变脉冲群抗扰度 | 依据标准:IEC 61326-3-1;达到FS性能判据要求 |
| 浪涌(冲击)抗扰度 | 依据标准:IEC 61326-3-1;达到FS性能判据要求 |
| 射频电磁场辐射抗扰度 | 依据标准:IEC 61326-3-1;达到FS性能判据要求 |
| 静电放电抗扰度 | 依据标准:IEC 61326-3-1;达到FS性能判据要求 |
| 射频场感应的传导骚扰抗扰度 | 依据标准:IEC 61326-3-1;达到FS性能判据要求 |
| 低频共模传导 | 依据标准:IEC 61326-3-1;达到FS性能判据要求 |
| 连续工作温度 | -20℃~+60℃ |
| 贮存温度 | -40℃~+80℃ |
| 相对湿度 | 10%~90% |
| 环境要求 | 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应营销，空气中应不含有对铬、镍、银镀层起腐蚀作用的介质，应不含有易燃、易爆的物质 |
| 刚性导线可用横截面范围 | 0.5~2.5mm² |
| 柔性导线可用横截面范围 | 0.5~2.5mm² |
| 最小导线横截面AWG | 12 |
| 最大导线横截面AWG | 24 |
| 剥线长度 | 8mm |
| 螺纹 | M3 |
| 连接方式 | 螺钉连接 |
| 最小紧固扭矩 | 0.5 Nm |
| 最大紧固扭矩 | 0.6 Nm |
| 安装方式 | DIN35mm导轨安装 |
