二进二出 热电偶输入隔离式安全栅
GS8579-EX.TC  二进二出 热电偶输入隔离式安全栅
隔离式安全栅,将现场的热电偶、毫伏信号信号转换成电流信号或电压信号,从危险区隔离传送到安全区。它具有冷端补偿功能,是智能型的,可通过计算机对热电偶的分度号、量程范围等进行组态。该产品需要独立供电,电源、输入和输出的三隔离。
通道数:
二进二出
输入:
热电偶T型
热电偶E型
热电偶J型
热电偶K型
热电偶S型
输出:
0~20mA
4~20mA
0~5V
1~5V
供电方式:
24VDC
电源连接方式:
端子供电
导轨总线供电
GS8579-EX.TC
Product details
Technichal Data
Accessories
Download
点击咨询
contrast
enquire

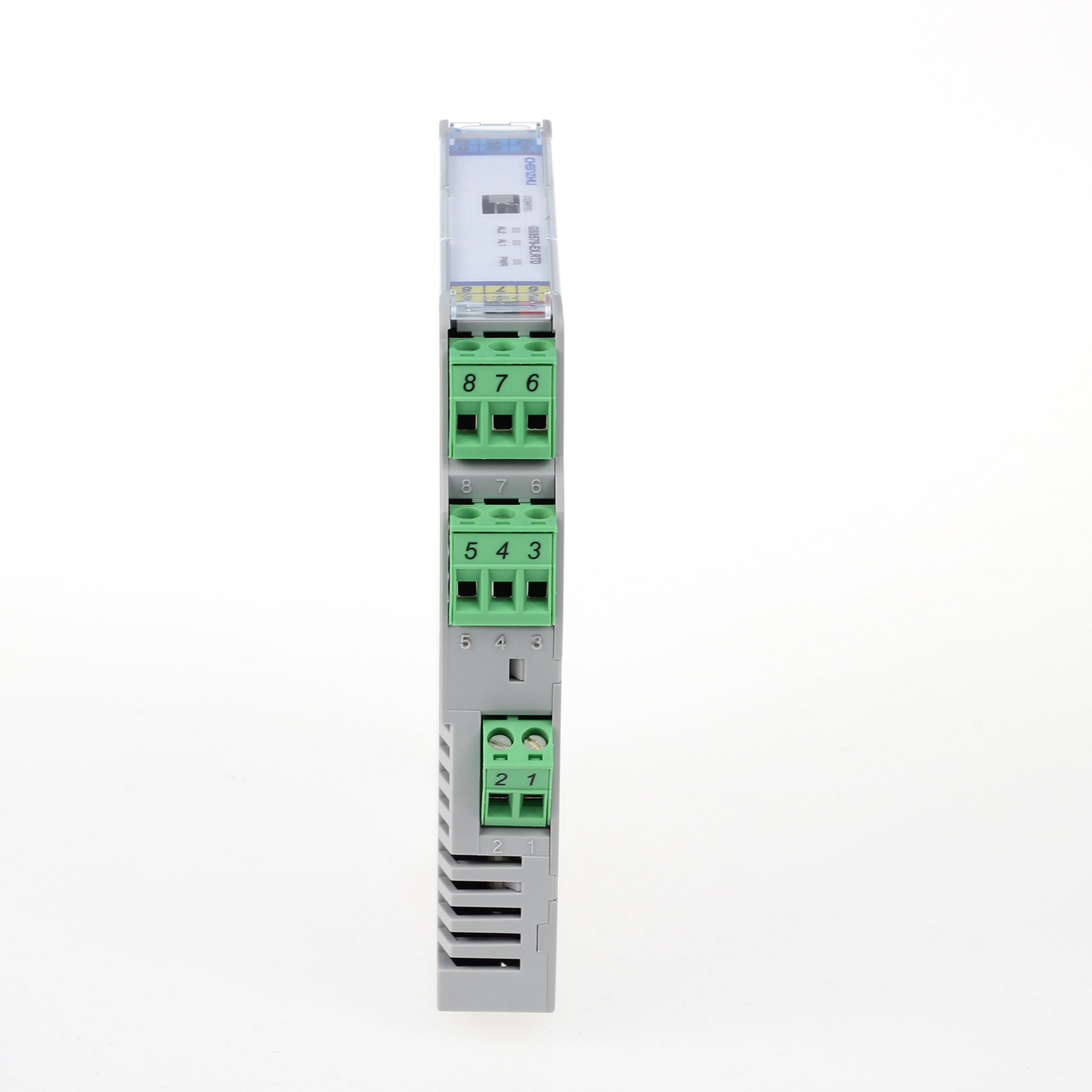

二进二出 热电偶输入隔离式安全栅

二进二出 热电偶输入隔离式安全栅

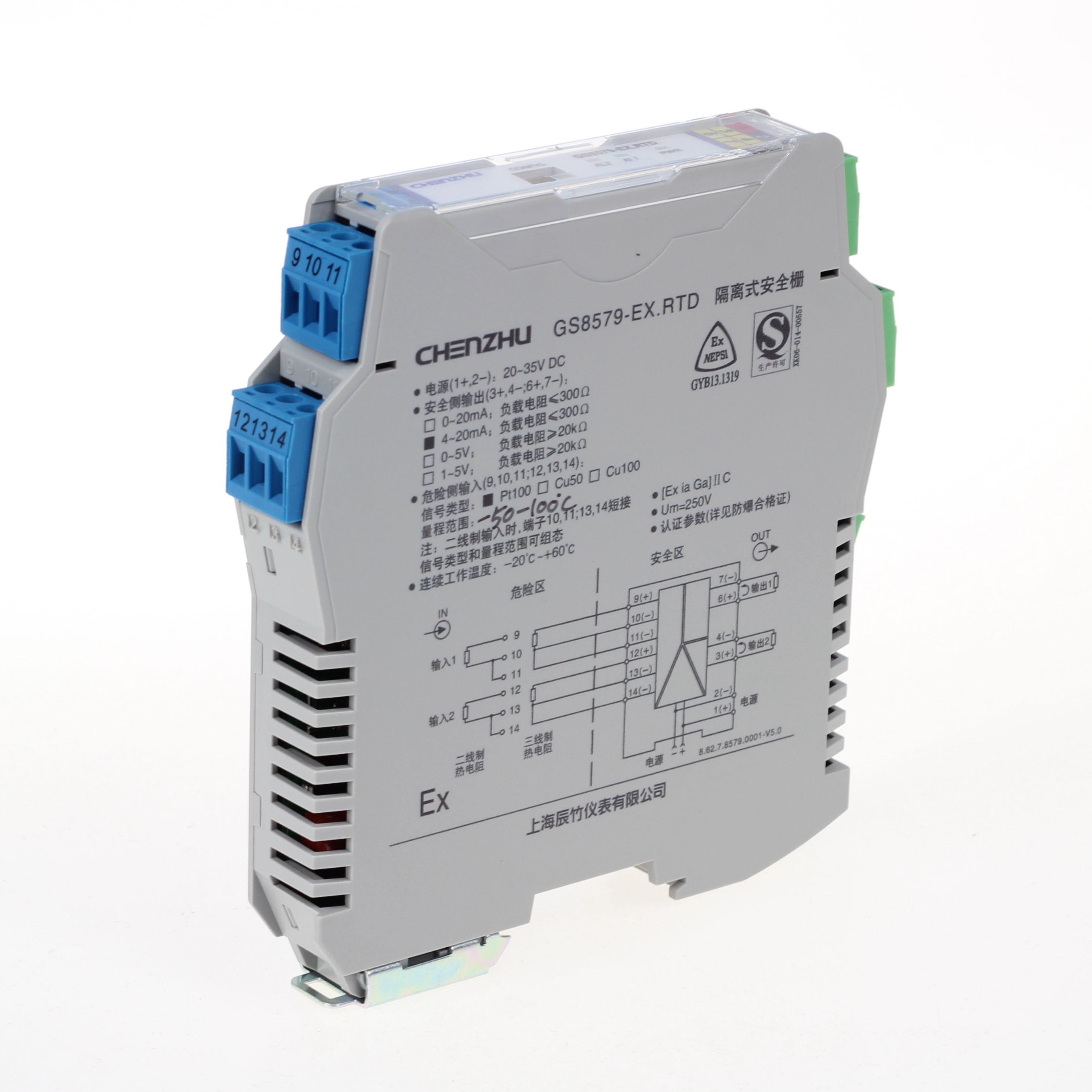

二进二出 热电偶输入隔离式安全栅

二进二出 热电偶输入隔离式安全栅


二进二出 热电偶输入隔离式安全栅


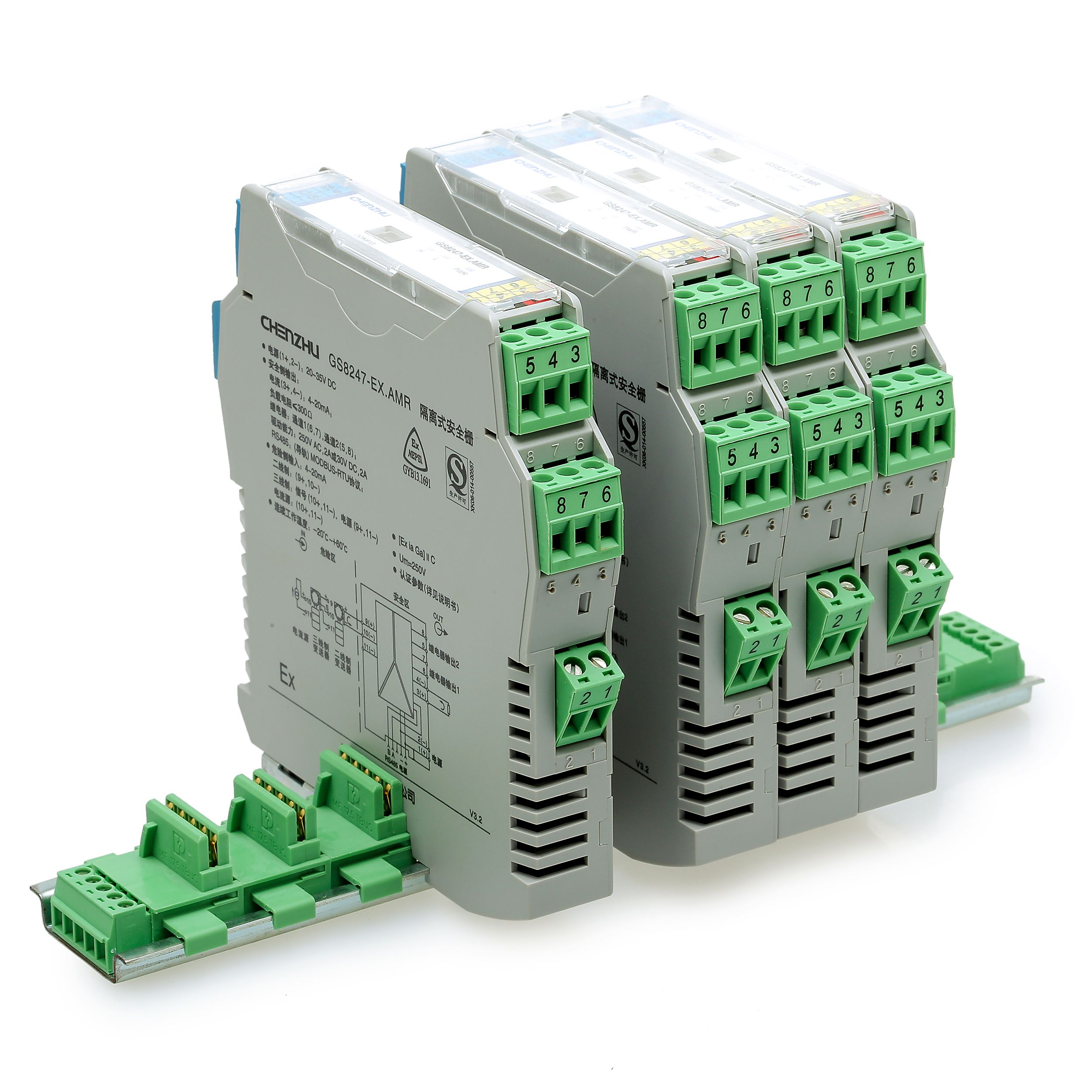

可插拔接线端子

二进二出 热电偶输入隔离式安全栅

安装与拆卸







GS8500-EX系列隔离式安全栅温度类产品组态演示

CHENZHU EPLAN GS8579-EX.TC.edz

总线连接器 17.5mm产品适用
CZBPS-C-17.5GS8500-EX系列
总线连接器 17.5mm产品适用
适用于GS8500-EX/GS8200-EX系列隔离式安全栅中具有总线供电功能的17.5mm厚度产品。 需在订货时指定,并选择总线供电模块配套使用。 总线供电模块包括:1.总线连接器 2.总线连接器正向插头 3.总线连接器反向插头;
Enquire
总线连接器正向插头(GS8500-EX系列适用)
CZBPS-F1GS8500-EX系列
总线连接器正向插头(GS8500-EX系列适用)
适用于GS8500-EX系列隔离式安全栅具有总线供电可选功能的产品。 需在订货时指定,并选择总线供电模块配套使用。 总线供电模块包括:1.总线连接器;2.总线连接器正向插头;3.总线连接器反向插头
Enquire
总线连接器反向插头 (GS8500系列适用)
CZBPS-B1GS8500-EX系列
总线连接器反向插头 (GS8500系列适用)
适用于GS8500-EX系列隔离式安全栅中具有总线供电功能的产品。 需在订货时指定,并选择总线供电模块配套使用。 总线供电模块包括: 1.总线连接器正向插头;2.总线连接器反向插头;3.总线连接器
Enquire
冗余供电模块
GS8500-B2GS8500-EX系列
冗余供电模块
GS8500-B2冗余供电模块实现二路24V电源输入,一路24V电源输出给安全栅进行总线供电。
Enquire
图示
基本参数
输入数据
输出数据
电源
尺寸
外壳
防爆认证
安全数据(EX)
EMC数据
使用环境
连接参数
安装
其他参数
图示

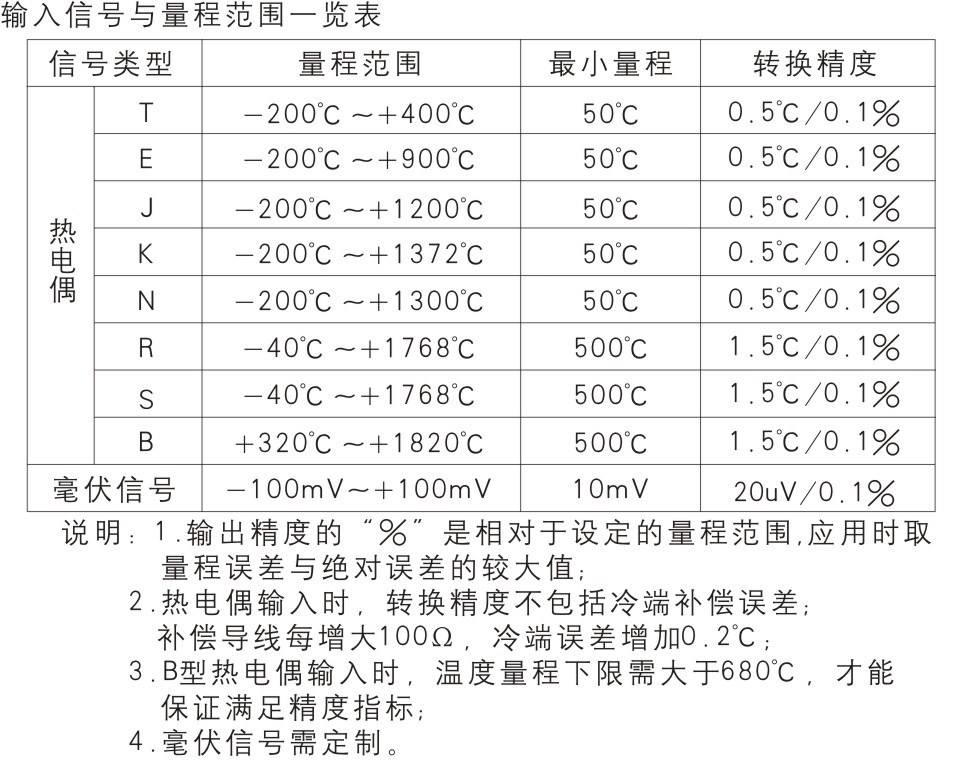

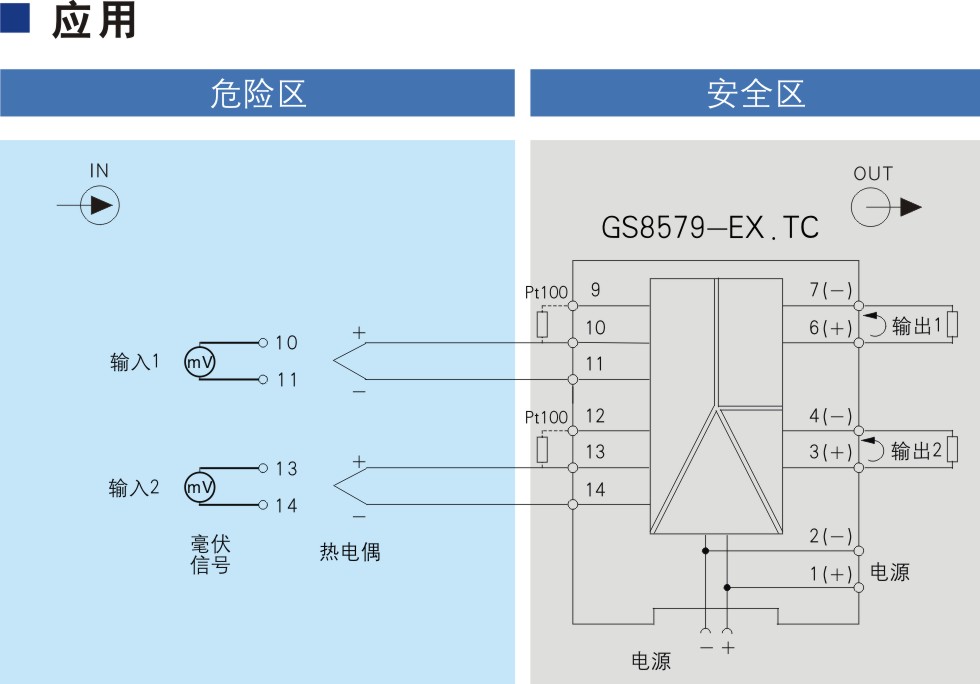

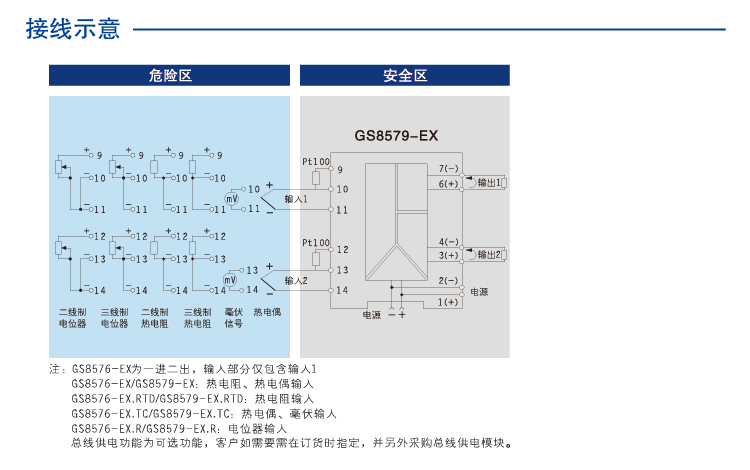

尺寸图 应用图 说明图
二进二出 热电偶输入隔离式安全栅 二进二出 热电偶输入隔离式安全栅 二进二出 热电偶输入隔离式安全栅
基本参数
通道数 2进2出
温度漂移 0.01%F.S./℃
响应时间 1s达到最终值的90%
绝缘强度 非本安端~本安端 ≥2500V AC,电源~非本安端≥500V AC
绝缘电阻 非本安端~本安端 ≥100MΩ,电源~非本安端≥100MΩ
电磁兼容性 符合IEC 61326-1(GB/T 18268)
防爆标志 [Ex ia Ga]ⅡC; [Ex ia Da]ⅢC
重量 约150g
连接的现场设备 热电偶;毫伏信号
适用场所 安装在安全场所,可与最高处于0区 IIC,20区,IIIC 危险场所的本安仪表连接
输入数据

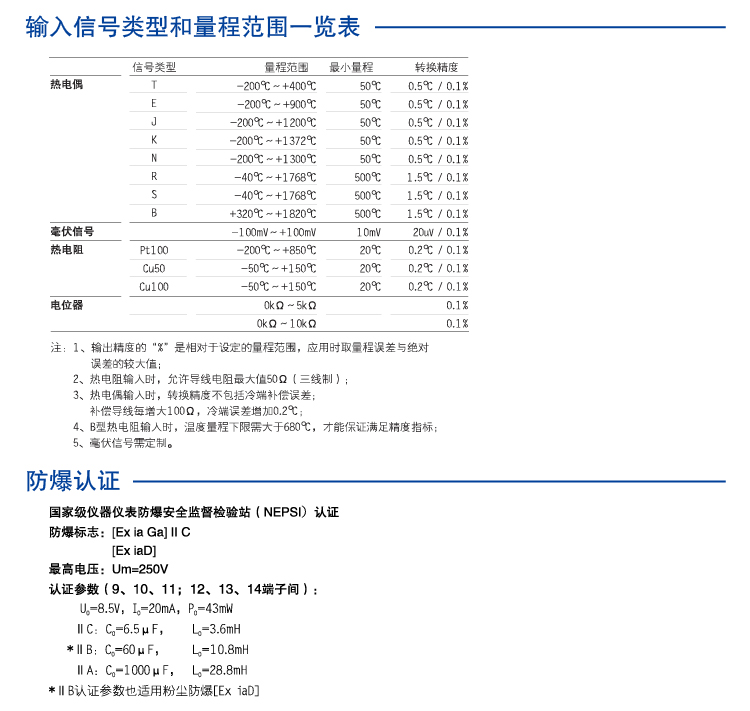

输入信号 T/E/J/K/N/R/S/B 热电偶;毫伏信号
输出数据
输出信号 0~20mA;4~20mA;0~5V;1~5V
电流输出负载电阻 RL≤300Ω
电压输出负载电阻 RL≥35kΩ
报警指示 低于量程下限,黄色指示灯闪烁,输出电流约3.8mA;高于量程上限,红色指示灯闪烁,输出电流约0.8mA;断偶时,红、黄色指示灯交替闪烁,输出电流约20.8mA
电源
供电电压(Ue) 20~35V DC
电源保护 电源反向保护
消耗电流 (24V供电,20mA输出时)≤65mA
供电方式 独立供电
电源连接方式 导轨总线供电;端子供电

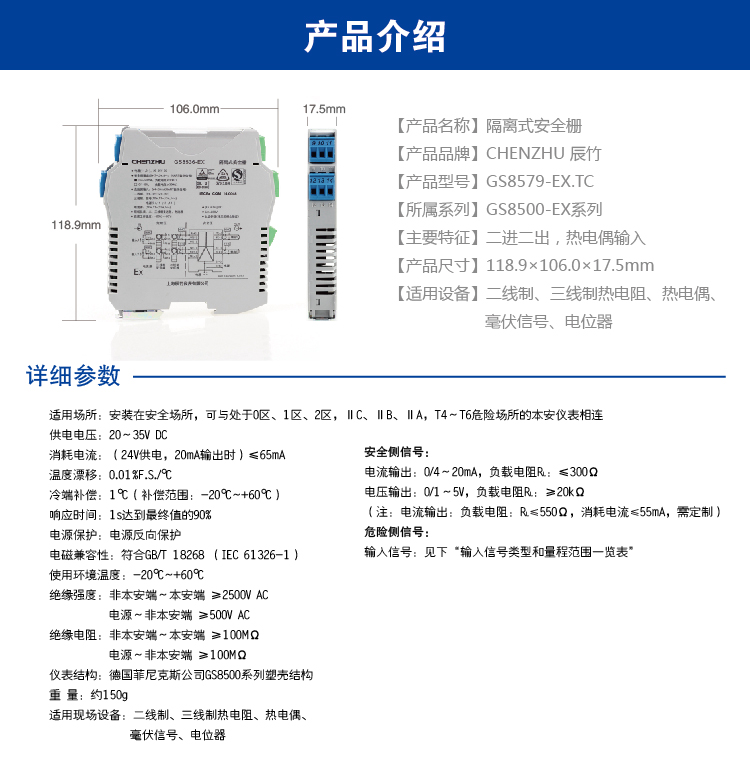

尺寸
深度 118.9mm
高度 106.0mm
宽度 17.5mm
外壳
品牌 德国菲尼克斯定制
材料 PC
防护等级 IP20
阻燃等级 UL94/V0
颜色
防爆认证
CCC认证 NEPSI
安全数据(EX)
最高电压Um 250V
最大输出电压Uo 8.5V(9,10,11;12,13,14端子间)
最大输出电流Io 20mA(9,10,11;12,13,14端子间)
最大输出功率Po 43mW(9,10,11;12,13,14端子间)
ⅡC 最大外部电感Lo 3.6mH(9,10,11;12,13,14端子间)
ⅡC 最大外部电容Co 6.5μF(9,10,11;12,13,14端子间)
ⅡB 最大外部电感Lo 10.8mH(9,10,11;12,13,14端子间)
ⅡB 最大外部电容Co 60μF(9,10,11;12,13,14端子间)
ⅡA 最大外部电感Lo 28.8mH(9,10,11;12,13,14端子间)
ⅡA 最大外部电容Co 1000μF(9,10,11;12,13,14端子间)
EMC数据
电快速瞬变脉冲群抗扰度 依据标准:IEC 61326-1
浪涌(冲击)抗扰度 依据标准:IEC 61326-1
射频电磁场辐射抗扰度 依据标准:IEC 61326-1;符合基本要求
静电放电抗扰度 依据标准:IEC 61326-1
射频场感应的传导骚扰抗扰度 依据标准:IEC 61326-1;符合基本要求
使用环境
连续工作温度 -20℃~+60℃
贮存温度 -40℃~+80℃
相对湿度 10%~90%
环境要求 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应营销,空气中应不含有对铬、镍、银镀层起腐蚀作用的介质,应不含有易燃、易爆的物质
连接参数
刚性导线可用横截面范围 0.5~2.5mm²
柔性导线可用横截面范围 0.5~2.5mm²
最小导线横截面AWG 12
最大导线横截面AWG 24
剥线长度 8mm
螺纹 M3
连接方式 螺钉连接
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
安装
安装方式 DIN35mm导轨安装
其他参数
冷端补偿精度 ±1℃(补偿范围:-20℃~+60℃)
