GS8589-EX.22 二进二出电压信号输入隔离式安全栅

电压输入隔离式安全栅，给现场仪表提供隔离电源，将危险侧直流信号隔离传输到安全侧输出。该产品需要独立供电，电源、输入和输出三隔离。

通道数:

二进二出

输入:

0～5V

1~5V

0~10V

配电:

10V/20mA

15V/20mA

输出:

0~5V

1~5V

0~10V

0~20mA

4~20mA

供电方式:

24VDC

电源连接方式:

端子供电

导轨总线供电

GS8589-EX.22

Product details

Technichal Data

Accessories

Download

点击咨询

contrast

enquire

二进二出电压信号输入隔离式安全栅

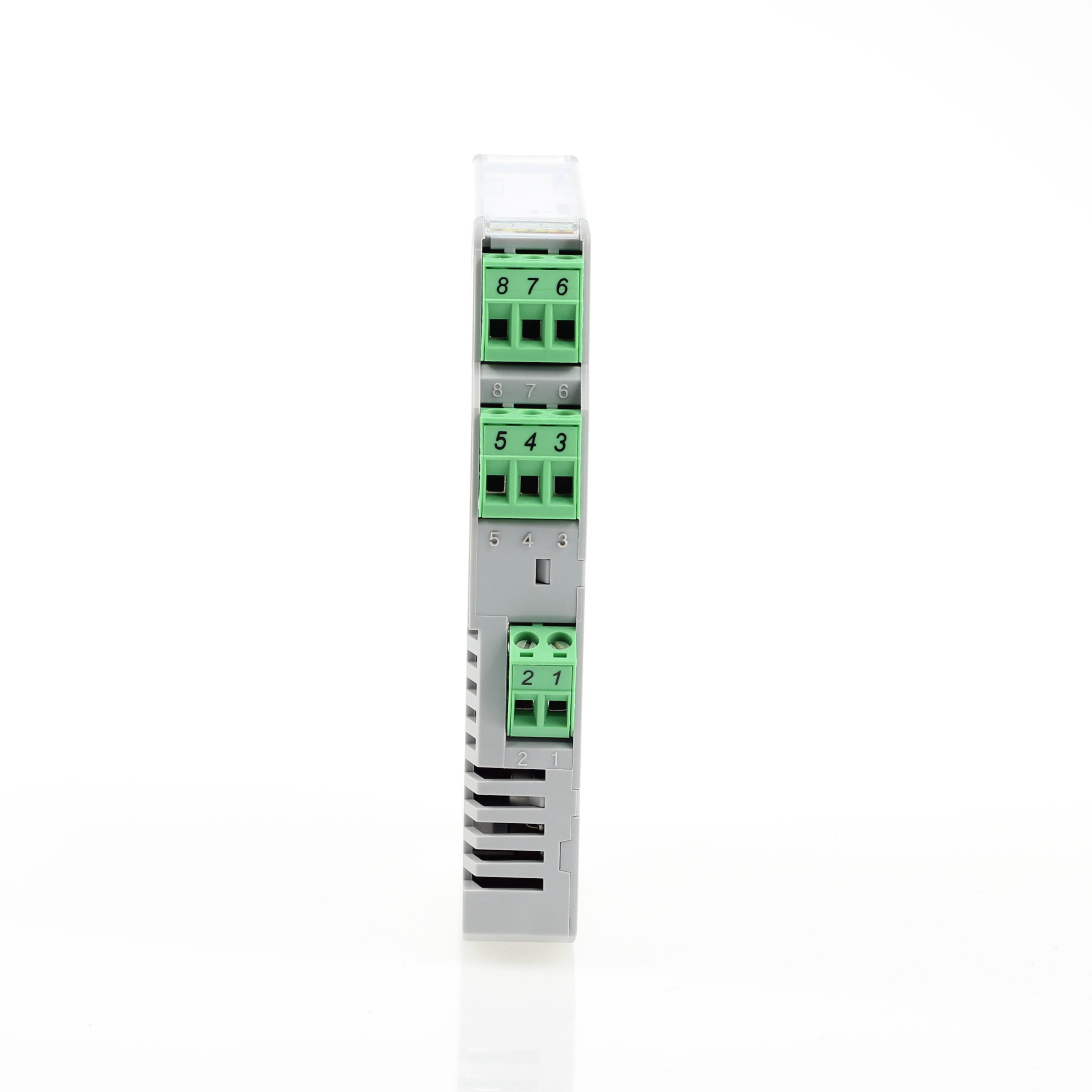

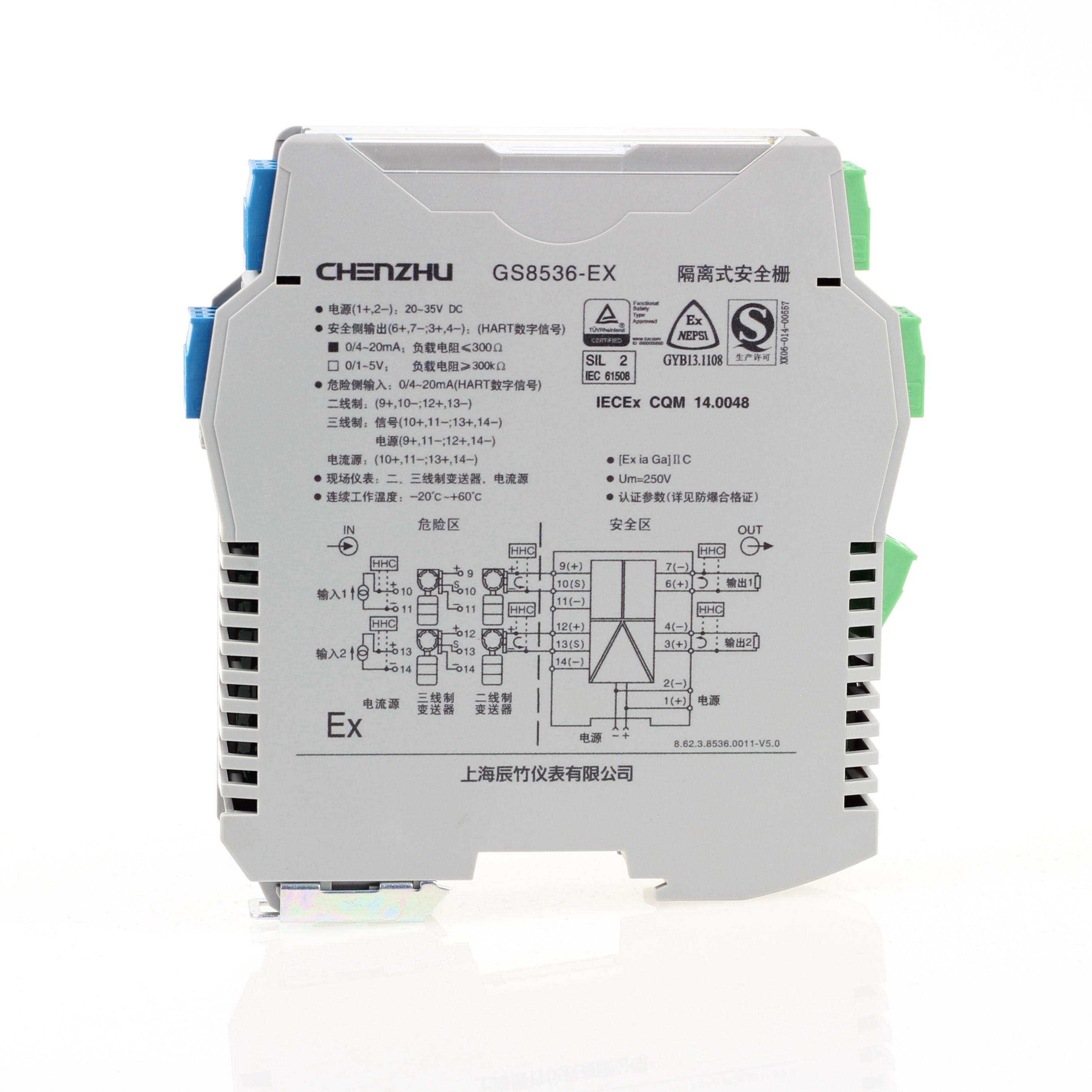

可插拔接线端子

二进二出电压信号输入隔离式安全栅

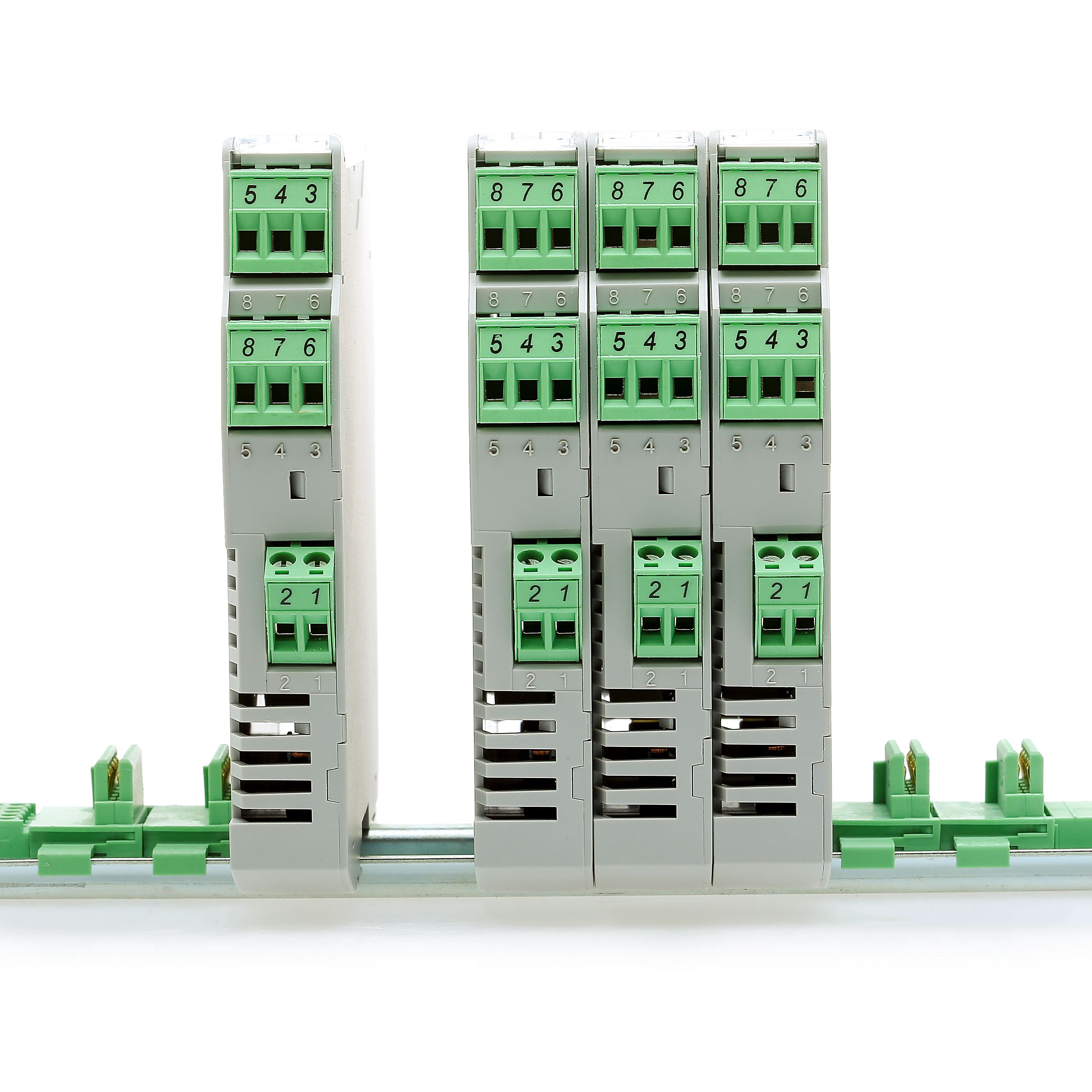

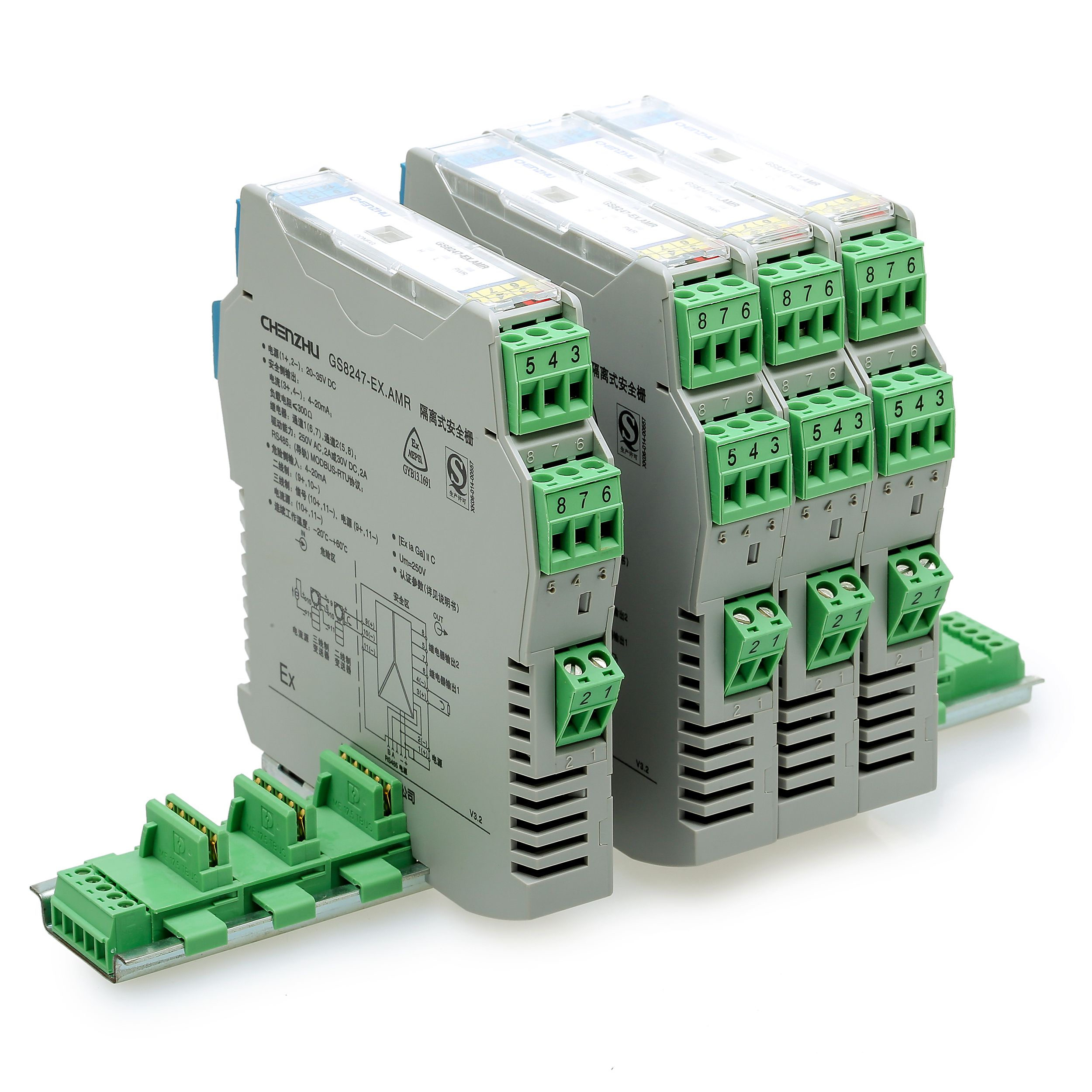

安装与拆卸

CHENZHU EPLAN GS8589-EX.22.edz

CZBPS-C-17.5GS8500-EX系列

总线连接器 17.5mm产品适用

适用于GS8500-EX/GS8200-EX系列隔离式安全栅中具有总线供电功能的17.5mm厚度产品。需在订货时指定，并选择总线供电模块配套使用。总线供电模块包括：1.总线连接器 2.总线连接器正向插头 3.总线连接器反向插头；

Enquire

CZBPS-F1GS8500-EX系列

总线连接器正向插头（GS8500-EX系列适用）

适用于GS8500-EX系列隔离式安全栅具有总线供电可选功能的产品。需在订货时指定，并选择总线供电模块配套使用。总线供电模块包括：1.总线连接器；2.总线连接器正向插头；3.总线连接器反向插头

Enquire

CZBPS-B1GS8500-EX系列

总线连接器反向插头（GS8500系列适用）

适用于GS8500-EX系列隔离式安全栅中具有总线供电功能的产品。需在订货时指定，并选择总线供电模块配套使用。总线供电模块包括： 1.总线连接器正向插头；2.总线连接器反向插头；3.总线连接器

Enquire

GS8500-B2GS8500-EX系列

冗余供电模块

GS8500-B2冗余供电模块实现二路24V电源输入，一路24V电源输出给安全栅进行总线供电。

Enquire

图示

基本参数

输入数据

输出数据

电源

尺寸

外壳

产品认证

认证标准

安全数据（EX）

EMC数据

使用环境

连接参数

安装

Technichal Data

Generate PDF

图示

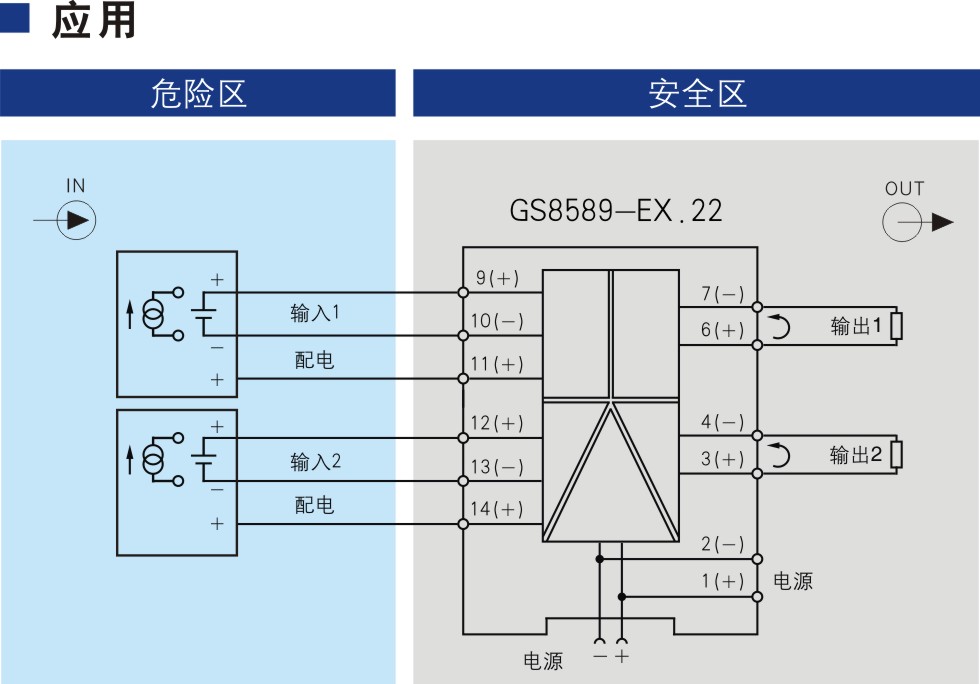

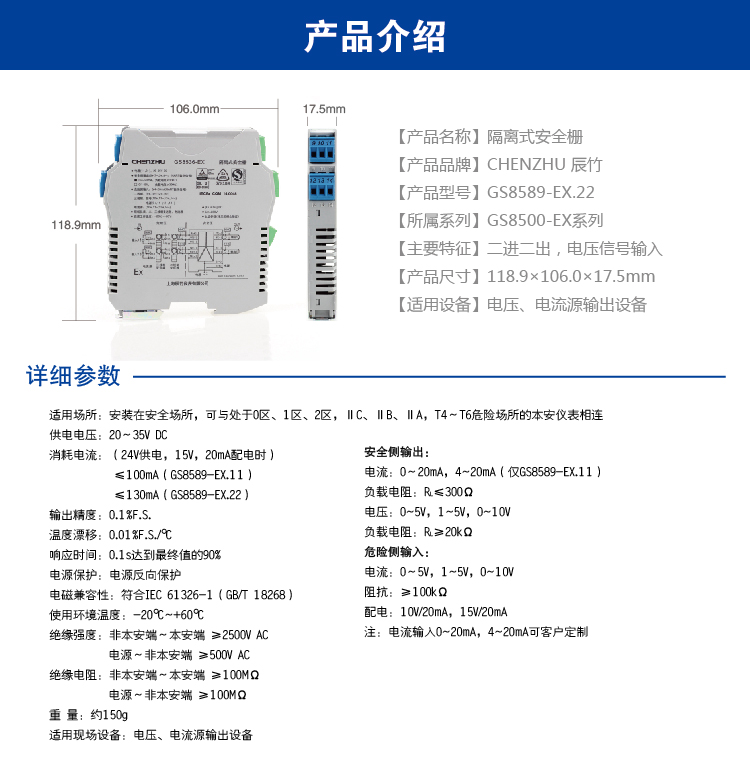

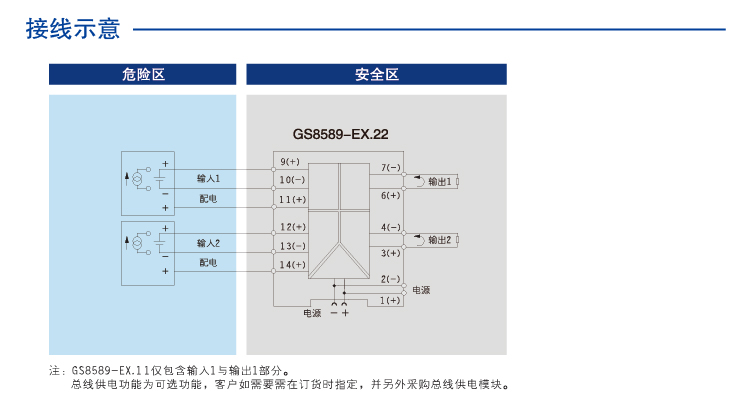

尺寸图	应用图

基本参数

通道数	2进2出
输出精度（20°C）	0.1%F.S.
温度漂移	0.01%F.S./℃
响应时间	0.1s达到最终值的90%
绝缘强度	非本安端~本安端 ≥2500V AC；电源~非本安端 ≥500V AC
绝缘电阻	非本安端~本安端 ≥100MΩ；电源~非本安端 ≥100MΩ
电磁兼容性	符合IEC 61326-1(GB/T 18268)
防爆标志	[Ex ia Ga]ⅡC; [Ex ia Da]ⅢC
重量	约150g
连接的现场设备	电压输出设备;电流源输出设备
适用场所	安装在安全场所，可与最高处于0区 IIC，20区，IIIC 危险场所的本安仪表连接

输入数据

输入信号	0～5V;1～5V;0～10V
输入阻抗	≥300kΩ
配电电压	10V/20mA;15V/20mA

输出数据

输出信号	0～5V;1～5V;0～10V
电流输出负载电阻	RL≤300Ω
电压输出负载电阻	0~5V，1~5V，负载电阻：RL≥35kΩ；0~10V，负载电阻：RL≥20kΩ

电源

供电电压（Ue）	20～35V DC
电源保护	电源反向保护
消耗电流	≤130mA(24V供电，15V/20mA配电时)
供电方式	独立供电
电源连接方式	导轨总线供电;端子供电

尺寸

深度	118.9mm
高度	106.0mm
宽度	17.5mm

外壳

品牌	德国菲尼克斯定制
材料	PC
防护等级	IP20
阻燃等级	UL94/V0
颜色	灰

产品认证

认证

NEPSI

认证标准

CCC	[Ex ia Ga]ⅡC, [Ex ia Da]ⅢC 符合GB/T 3836.1、GB/T 3836.4、GB 3836.20

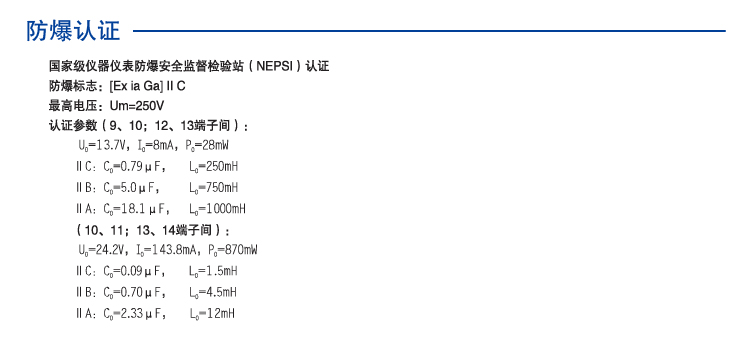

安全数据（EX）

最高电压Um	250V
最大输出电压Uo	13.7V(9,10;12,13端子间);24.2V(10,11;13,14端子间)
最大输出电流Io	8mA(9,10;12,13端子间);143.8mA(10,11;13,14端子间)
最大输出功率Po	28mW(9,10;12,13端子间);870mW(10,11;13,14端子间)
ⅡC 最大外部电感Lo	250mH(9,10;12,13端子间);1.5mH(10,11;13,14端子间)
ⅡC 最大外部电容Co	0.79μF(9,10;12,13端子间);90nF 10,11;13,14端子间)
ⅡB 最大外部电感Lo	750mH(9,10;12,13端子间);4.5mH(10,11;13,14端子间)
ⅡB 最大外部电容Co	5.0μF (9,10;12,13端子间);0.70μF(10,11;13,14端子间)
ⅡA 最大外部电感Lo	1000mH(9,10;12,13端子间);12mH(10,11;13,14端子间)
ⅡA 最大外部电容Co	18.1μF(9,10;12,13端子间);2.33μF (10,11;13,14端子间)

EMC数据

电快速瞬变脉冲群抗扰度	依据标准:IEC 61326-1
浪涌(冲击)抗扰度	依据标准:IEC 61326-1
射频电磁场辐射抗扰度	依据标准:IEC 61326-1;符合基本要求
静电放电抗扰度	依据标准:IEC 61326-1
射频场感应的传导骚扰抗扰度	依据标准:IEC 61326-1;符合基本要求

使用环境

连续工作温度	-20℃~+60℃
贮存温度	-40℃～＋80℃
相对湿度	10%～90%
环境要求	周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响，空气中应不含有对铬、镍、银镀层起腐蚀作用的介质，应不含有易燃、易爆的物质

连接参数

刚性导线可用横截面范围	0.5~2.5mm²
柔性导线可用横截面范围	0.5~2.5mm²
最小导线横截面AWG	12
最大导线横截面AWG	24
剥线长度	8mm
螺纹	M3
连接方式	螺钉连接
最小紧固扭矩	0.5 Nm
最大紧固扭矩	0.6 Nm
