一进一出 振动传感器输入隔离式安全栅
GS8558-EX  一进一出 振动传感器输入隔离式安全栅
振动传感器输入隔离式安全栅,向危险区的变送器提供隔离的工作电源,将危险区的振动传感器输出的负电压信号1:1隔离传输到安全区,可以分别传输交流和直流信号。该产品电源、输入和输出三隔离
通道数:
一进一出
输入:
-10V~+10V
输出:
-10V~10V
电源连接方式:
端子供电
导轨总线供电
GS8558-EX
产品详情
产品参数
配件
下载
点击咨询
加入对比
加入询价单

一进一出 振动传感器输入隔离式安全栅

一进一出 振动传感器输入隔离式安全栅

一进一出 振动传感器输入隔离式安全栅

一进一出 振动传感器输入隔离式安全栅



一进一出 振动传感器输入隔离式安全栅

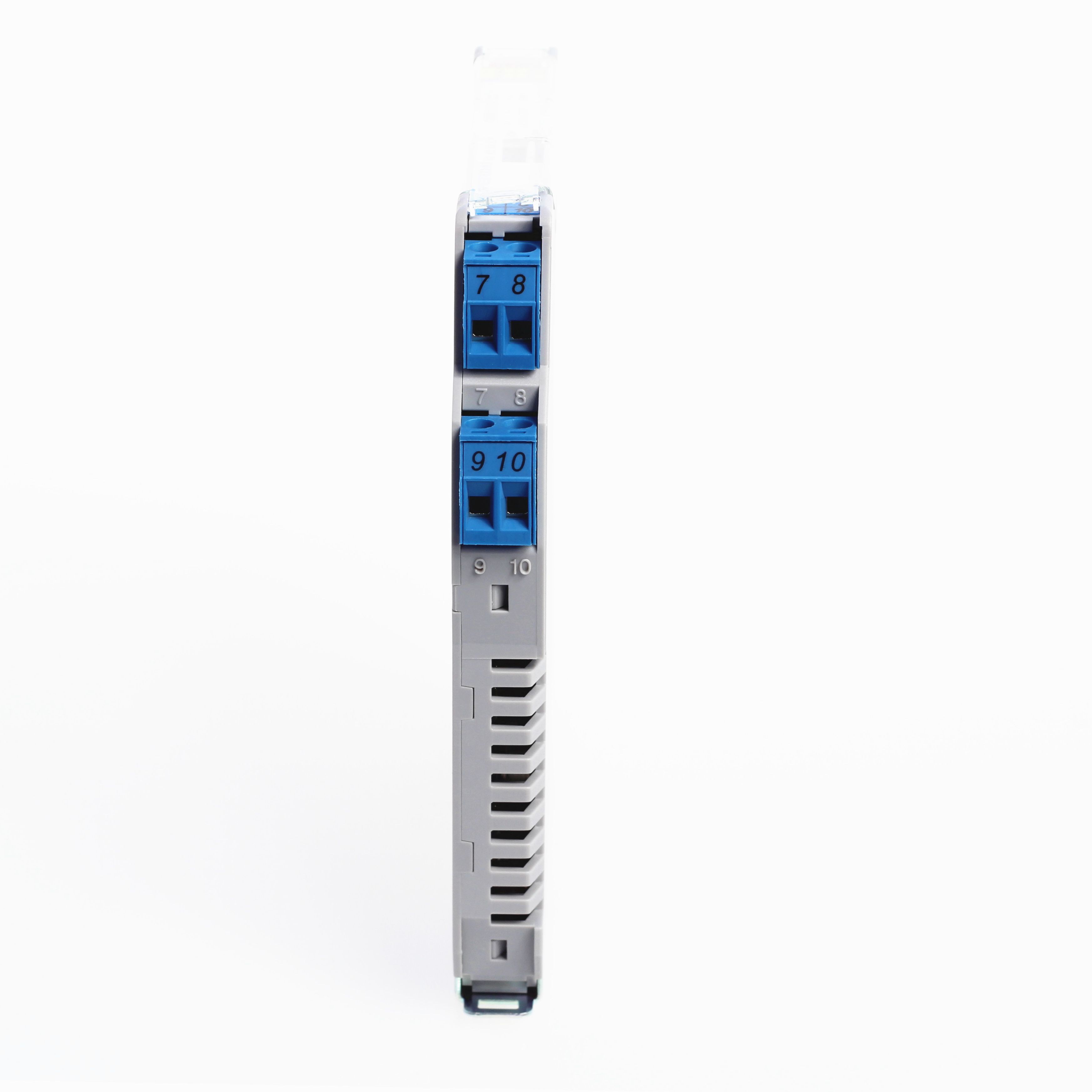

可插拔接线端子

一进一出 振动传感器输入隔离式安全栅


安装与拆卸









CHENZHU EPLAN GS8558-EX.edz

总线连接器正向插头(GS8500-EX系列适用)
CZBPS-F1GS8500-EX系列
总线连接器正向插头(GS8500-EX系列适用)
适用于GS8500-EX系列隔离式安全栅具有总线供电可选功能的产品。 需在订货时指定,并选择总线供电模块配套使用。 总线供电模块包括:1.总线连接器;2.总线连接器正向插头;3.总线连接器反向插头
加入询价
总线连接器反向插头 (GS8500系列适用)
CZBPS-B1GS8500-EX系列
总线连接器反向插头 (GS8500系列适用)
适用于GS8500-EX系列隔离式安全栅中具有总线供电功能的产品。 需在订货时指定,并选择总线供电模块配套使用。 总线供电模块包括: 1.总线连接器正向插头;2.总线连接器反向插头;3.总线连接器
加入询价
图示
基本参数
输入数据
输出数据
电源
尺寸
外壳
产品认证
认证标准
安全数据(EX)
EMC数据
使用环境
连接参数
安装
产品参数
图示

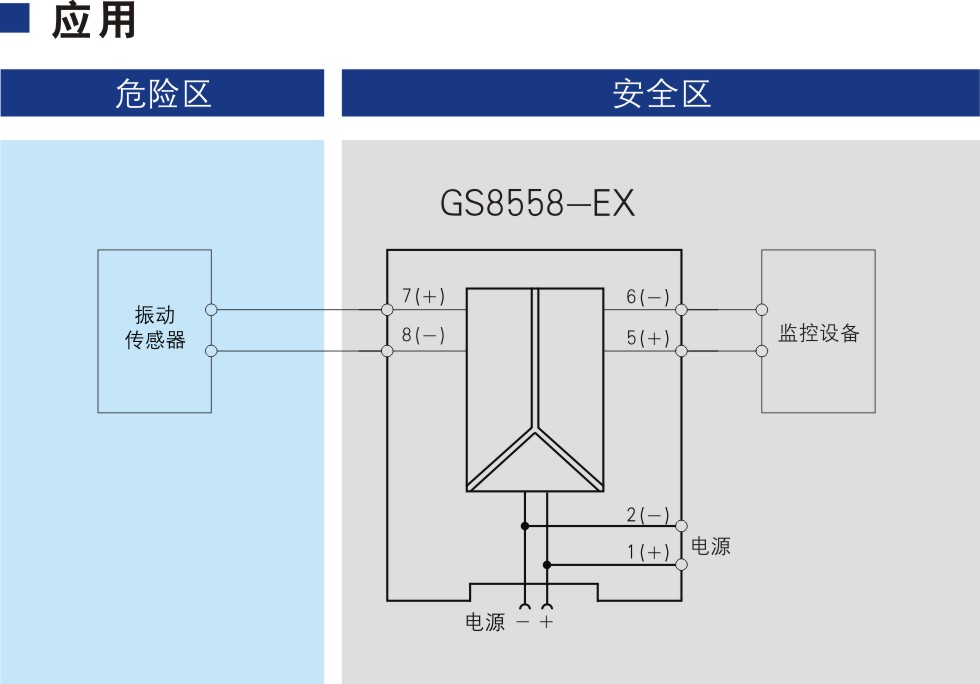

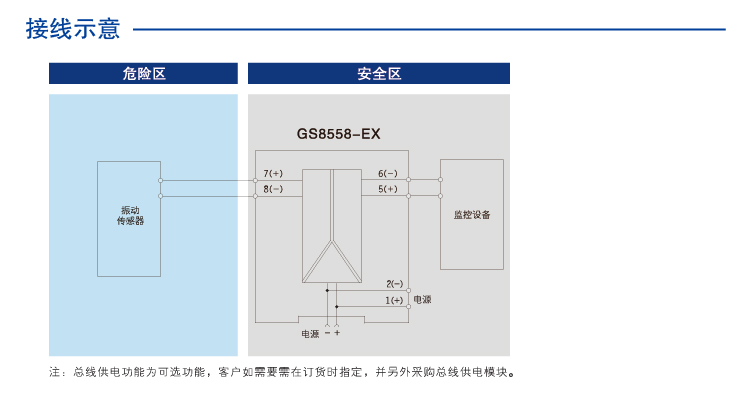

尺寸图 应用图
一进一出 振动传感器输入隔离式安全栅 一进一出 振动传感器输入隔离式安全栅
基本参数
通道数 1进1出
温度漂移 0.005%/℃(-20℃~+60℃)
DC传输精度 <±0.2%F.S.
AC传输精度 0Hz~600Hz ±0.2%F.S.; 600Hz~10kHz -1.5%~+0.2%F.S.
响应时间 <10us
绝缘强度 非本安端~本安端≥2500V AC,电源~非本安端≥500V AC
绝缘电阻 非本安端~本安端≥100MΩ,电源~非本安端≥100MΩ
电磁兼容性 符合IEC 61326-1(GB/T 18268)
防爆标志 [Ex ia Ga]ⅡC; [Ex ia Da]ⅢC
重量 约100g
连接的现场设备 振动传感器
适用场所 安装在安全场所,可与最高处于0区 IIC,20区,IIIC 危险场所的本安仪表连接
输入数据
输入信号 -10V~+10V
输入阻抗 10kΩ
电压带宽 -3dB≤40kHz
输出数据
相位响应 小于10us相当于-0.72° 200Hz;-2° 600Hz;-3.6° 1kHz;-36° 10kHz;-72° 20kHz;
输出信号 -10V~+10V
电压输出负载电阻 RL≥20kΩ
电源
供电电压(Ue) 20~35V DC
电源保护 电源反向保护
消耗电流 ≤40mA
供电方式 独立供电
电源连接方式 导轨总线供电;端子供电

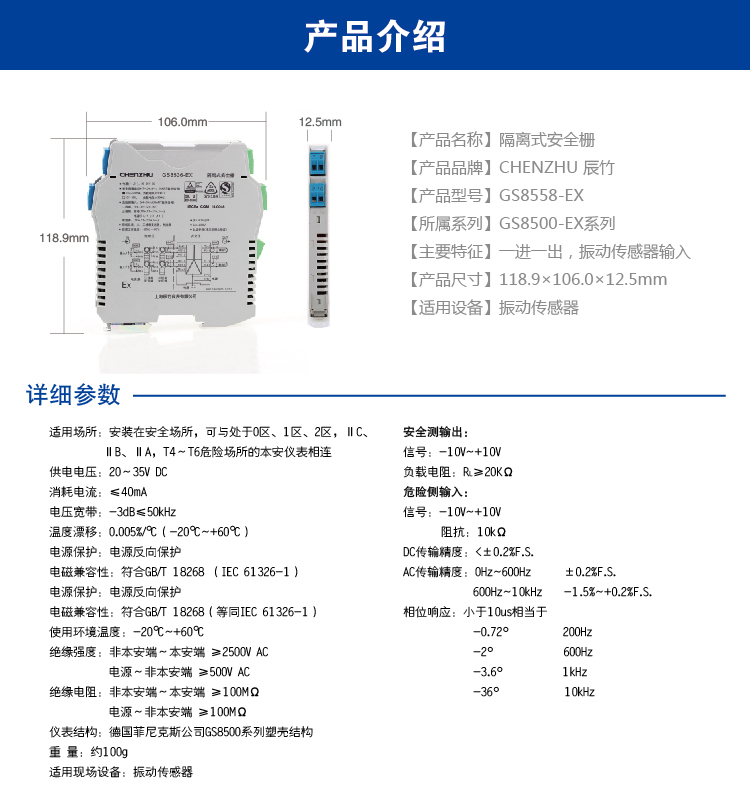

尺寸
深度 118.9mm
高度 106.0mm
宽度 12.5mm
外壳
品牌 德国菲尼克斯定制
材料 PC
防护等级 IP20
阻燃等级 UL94/V0
颜色
产品认证
认证 NEPSI
认证标准
CCC [Ex ia Ga]ⅡC, [Ex ia Da]ⅢC 符合GB/T 3836.1、GB/T 3836.4、GB 3836.20

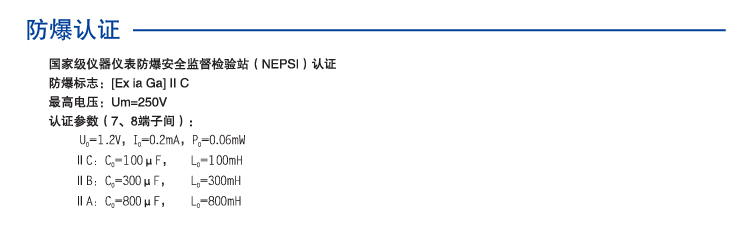

安全数据(EX)
最高电压Um 250V
最大输出电压Uo 1.2V(7,8端子间)
最大输出电流Io 0.2mA(7,8端子间)
最大输出功率Po 0.06mW(7,8端子间)
ⅡC 最大外部电感Lo 100mH(7,8端子间)
ⅡC 最大外部电容Co 100μF(7,8端子间)
ⅡB 最大外部电感Lo 300mH(7,8端子间)
ⅡB 最大外部电容Co 300μF(7,8端子间)
ⅡA 最大外部电感Lo 800mH(7,8端子间)
ⅡA 最大外部电容Co 800μF(7,8端子间)
EMC数据
电快速瞬变脉冲群抗扰度 依据标准:IEC 61326-1;A级
浪涌(冲击)抗扰度 依据标准:IEC 61326-1;A级
射频电磁场辐射抗扰度 依据标准:IEC 61326-1;符合基本要求
静电放电抗扰度 依据标准:IEC 61326-1;A级
射频场感应的传导骚扰抗扰度 依据标准:IEC 61326-1;符合基本要求
使用环境
连续工作温度 -20℃~+60℃
贮存温度 -40℃~+80℃
相对湿度 10%~90%
环境要求 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响,空气中应不含有对铬、镍、银镀层起腐蚀作用的介质,应不含有易燃、易爆的物质
连接参数
刚性导线可用横截面范围 0.5~2.5mm²
柔性导线可用横截面范围 0.5~2.5mm²
最小导线横截面AWG 12
最大导线横截面AWG 24
剥线长度 8mm
螺纹 M3
连接方式 螺钉连接
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
安装
安装方式 DIN35mm导轨安装
