热电阻热电偶输入隔离温度变送器

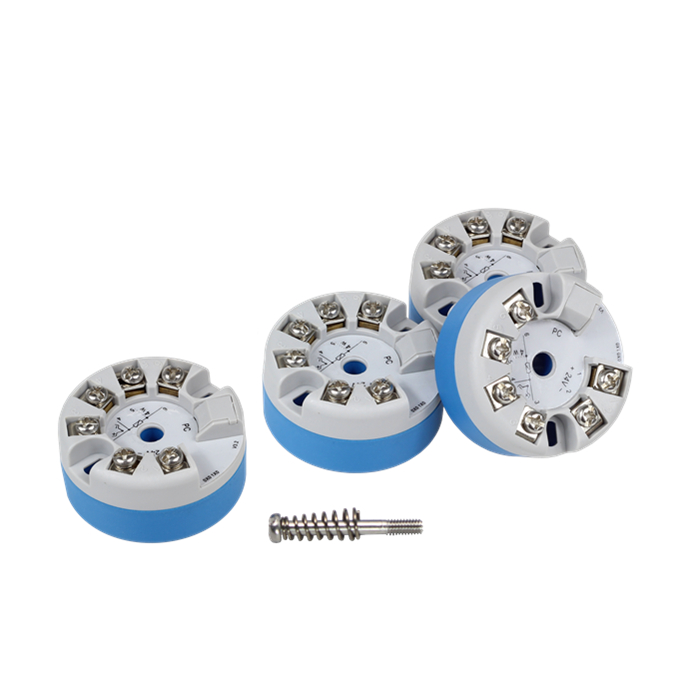

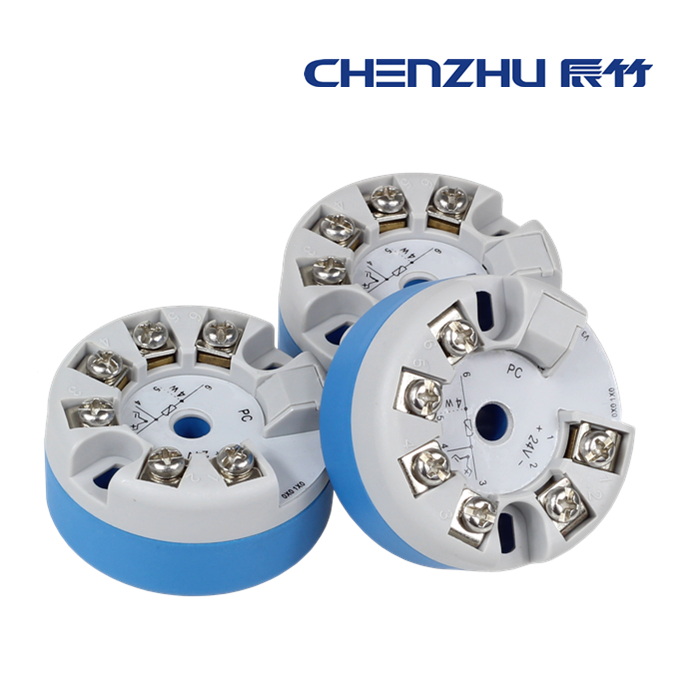

CZWB130  热电阻热电偶输入隔离温度变送器
输入与输出隔离,抗干扰性强,信号类型和测量范围可编程,椭圆安装孔,可适配多种传感器壳体。
通道数:
一进一出
输入:
热电阻PT100
热电阻Cu50
热电阻Cu100
热电偶T
热电偶E
热电偶J
热电偶K
热电偶N
热电偶R
热电偶S
热电偶B
输出:
4~20mA(无源)
供电方式:
回路供电
CZWB130
产品详情
产品参数
下载
点击咨询
加入对比
加入询价单

热电阻热电偶输入隔离温度变送器

热电阻热电偶输入隔离温度变送器

图示
产品特征
基本参数
输入数据
输出数据
电源
尺寸
外壳
EMC数据
使用环境
连接参数
其他参数
产品参数
图示

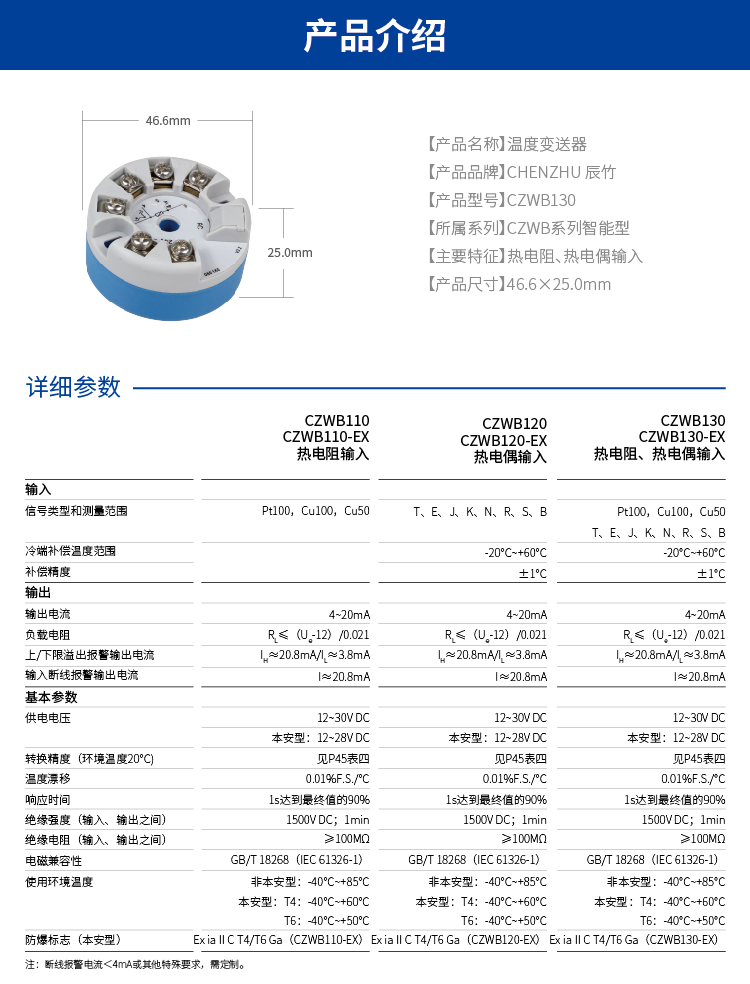

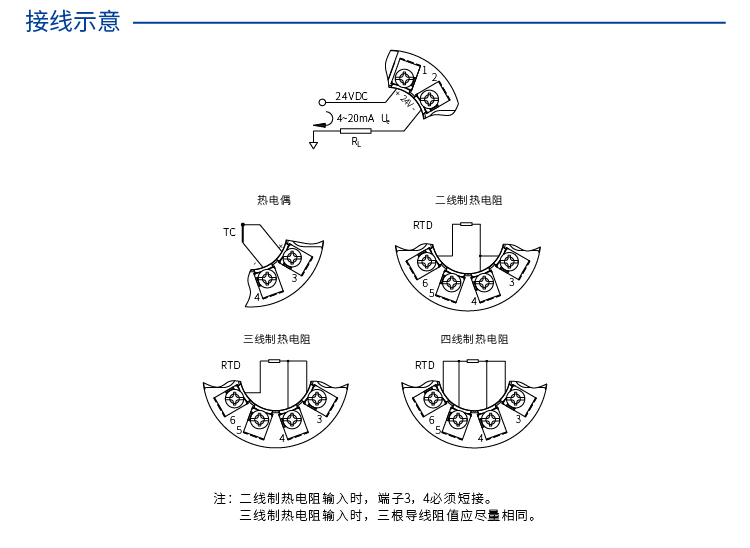

尺寸图 应用图 说明图
热电阻热电偶输入隔离温度变送器 热电阻热电偶输入隔离温度变送器 热电阻热电偶输入隔离温度变送器
产品特征
特征 输入输出隔离
基本参数
通道数 1
温度漂移 0.01%F.S./℃
响应时间 1s达到最终值的90%
绝缘强度 1500V AC,1分钟(输入、输出之间)
绝缘电阻 ≥100MΩ;500V DC(输入、输出之间)
电磁兼容性 符合IEC 61326-1(GB/T 18268)
重量 约45g
输入数据
输入信号 热电阻:Pt100,Cu50,Cu100;热电偶:T,E,J,K,N,R,S,B;毫伏信号
输出数据
输出电流 4~20mA
电流输出负载电阻 RL≤(Ue-12)/0.021Ω
报警指示 下限溢出报警,输出电流3.8mA;上限溢出,输出电流20.8mA(注:断线报警电流<4mA或其他特殊要求,需定制)
电源
供电电压(Ue) 12~30VDC
供电方式 回路供电
尺寸
深度 46.6mm
宽度 25.0mm
外壳
材料 PC
防护等级 IP20
阻燃等级 UL94/V0
颜色
EMC数据
电快速瞬变脉冲群抗扰度 依据标准:IEC 61326-1;A级
浪涌(冲击)抗扰度 依据标准:IEC 61326-1;B级
射频电磁场辐射抗扰度 依据标准:IEC 61326-1;符合基本要求
静电放电抗扰度 依据标准:IEC 61326-1;A级
射频场感应的传导骚扰抗扰度 依据标准:IEC 61326-1;符合基本要求
低频共模传导 依据标准:IEC 61326-1;符合基本要求
使用环境
连续工作温度 -40℃~+85℃
贮存温度 -40℃~+85℃
相对湿度 10%~90%
环境要求 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响,空气中应不含有对铬、镍、银镀层起腐蚀作用的介质;
连接参数
刚性导线可用横截面范围 0.5~2.5mm²
柔性导线可用横截面范围 0.5~2.5mm²
最小导线横截面AWG 12
最大导线横截面AWG 24
剥线长度 8mm
螺纹 M4
连接方式 螺钉连接
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
其他参数
冷端补偿精度 ±1℃(补偿范围:-20℃~+60℃)
