一进一出
热电偶T型
热电偶E型
热电偶J型
热电偶K型
热电偶N型
热电偶R型
热电偶S型
热电偶B型
0~20mA
4~20mA
0~5V
1~5V
24VDC
端子供电

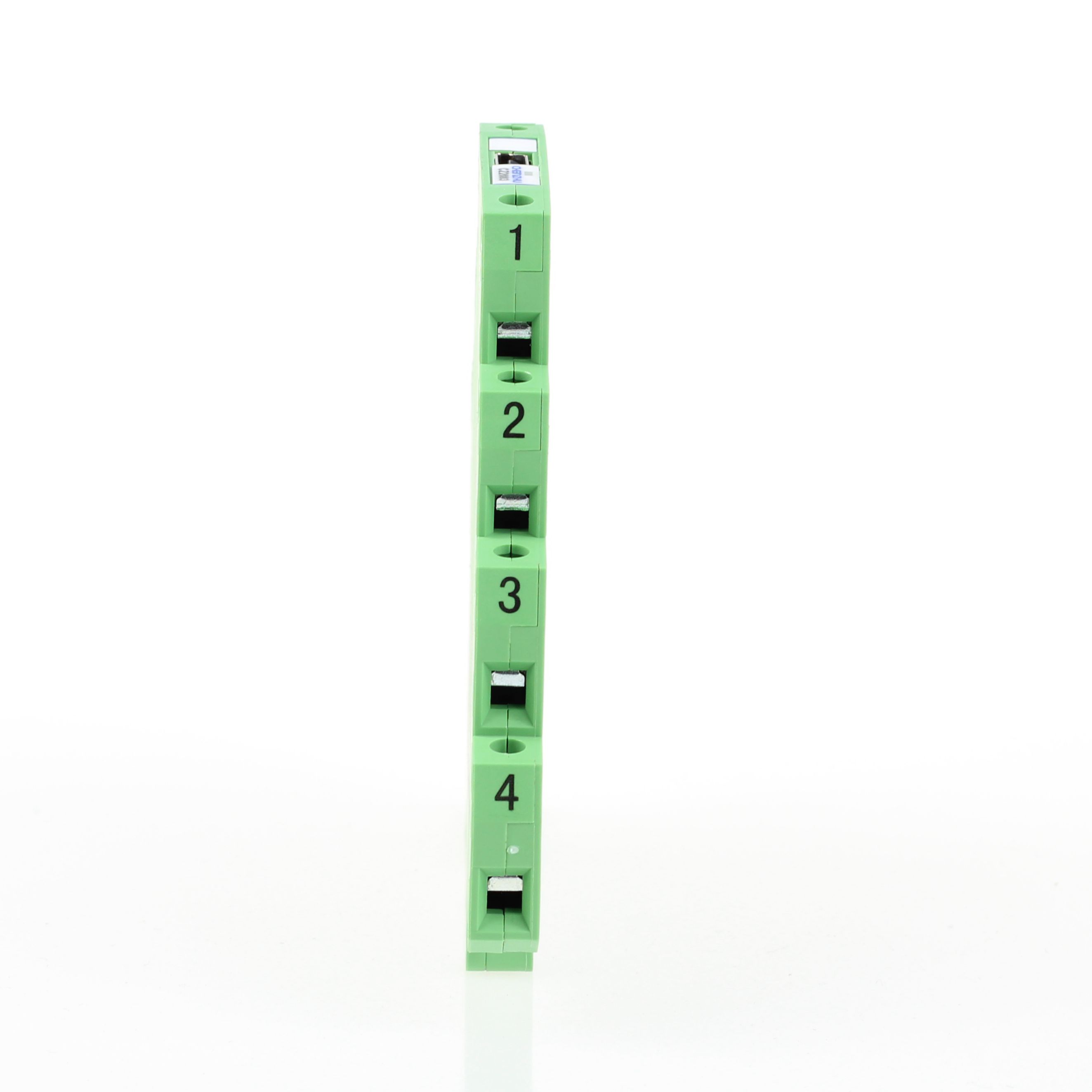

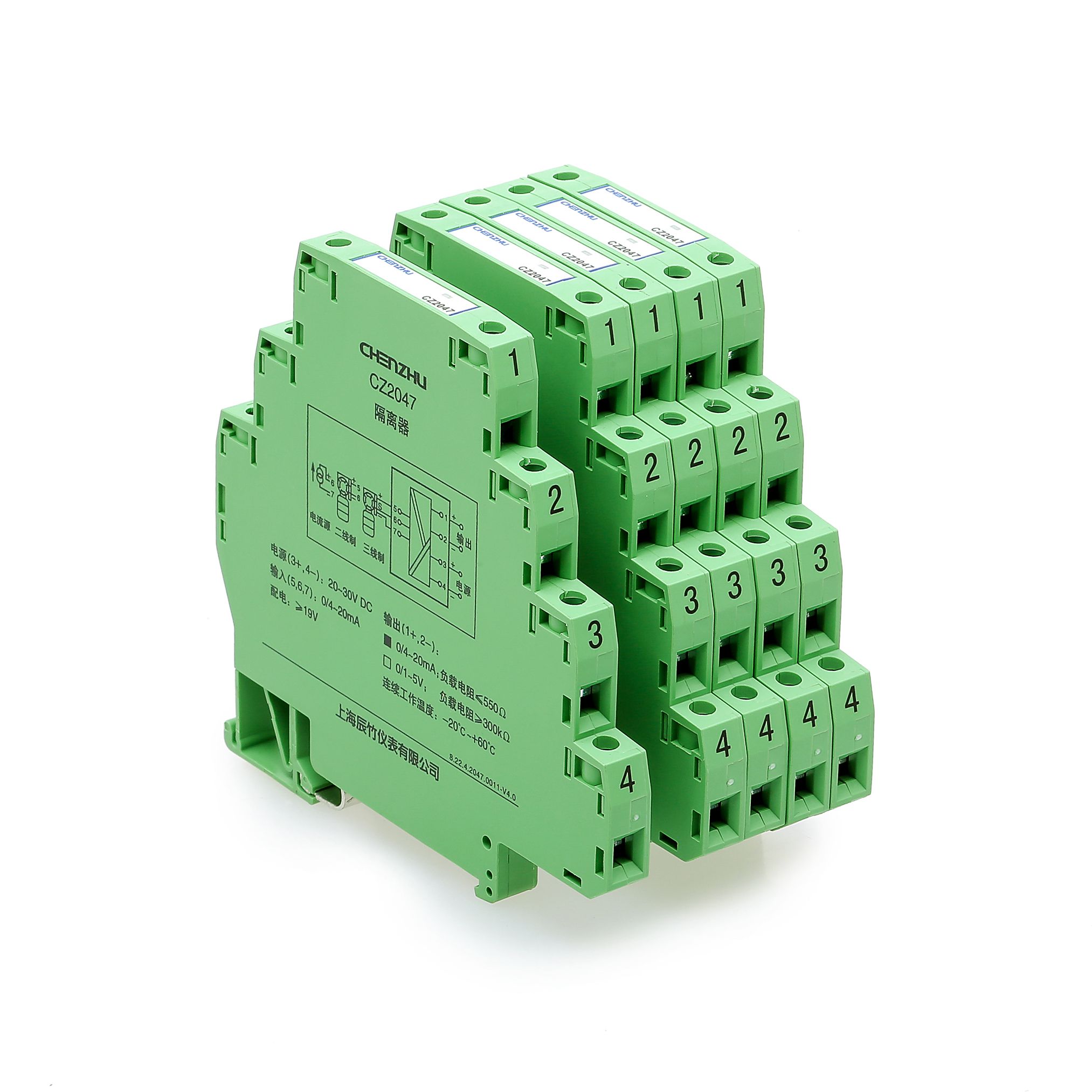

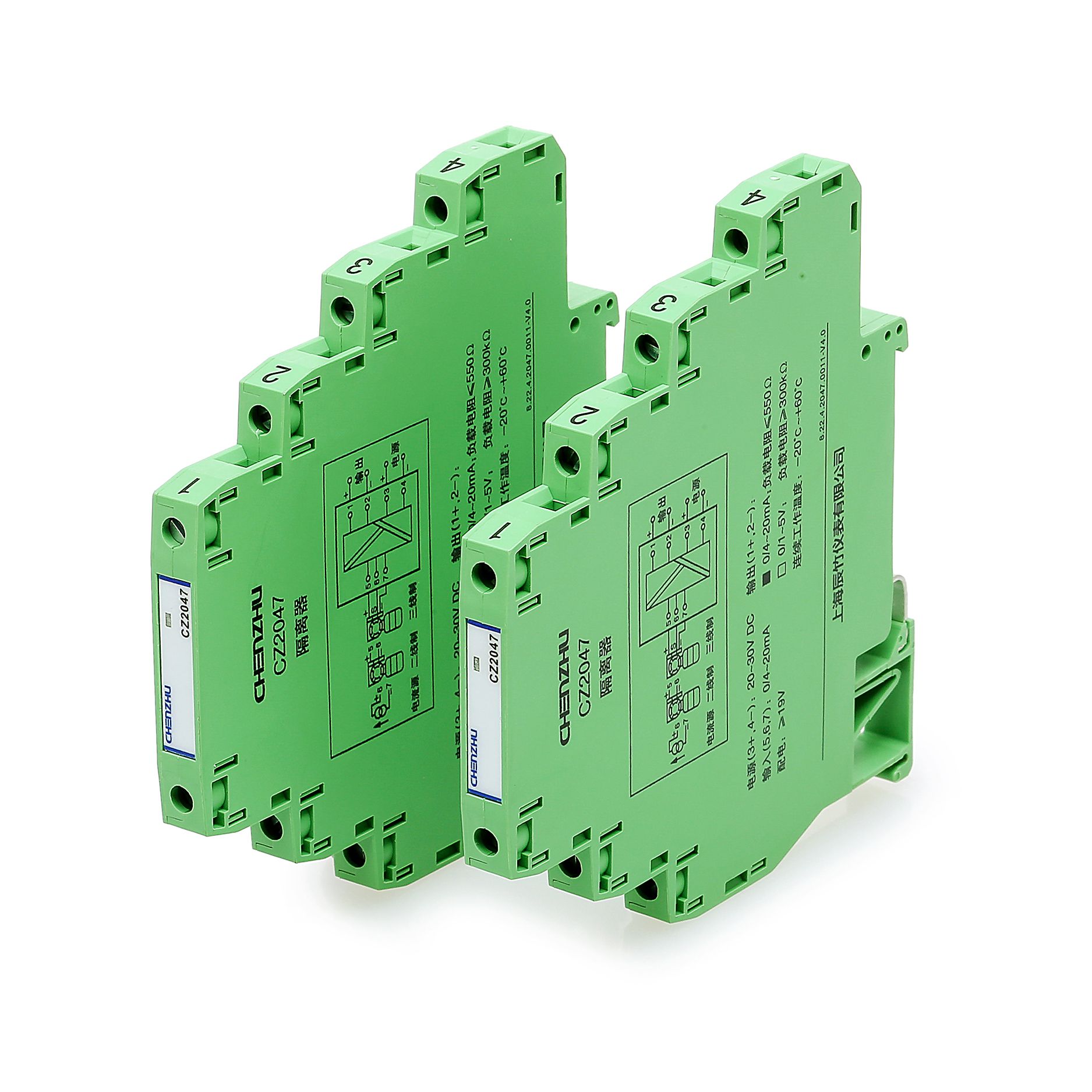

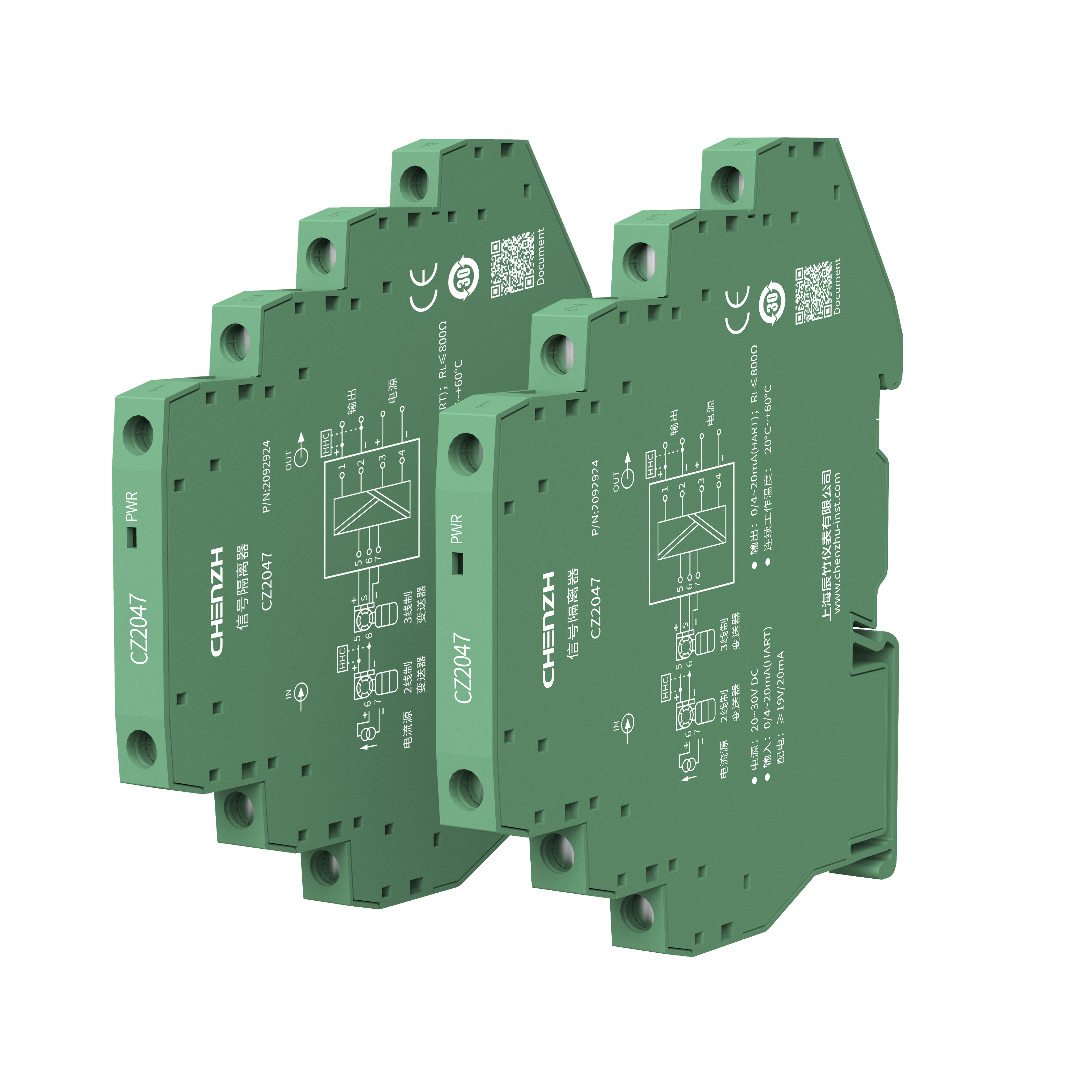

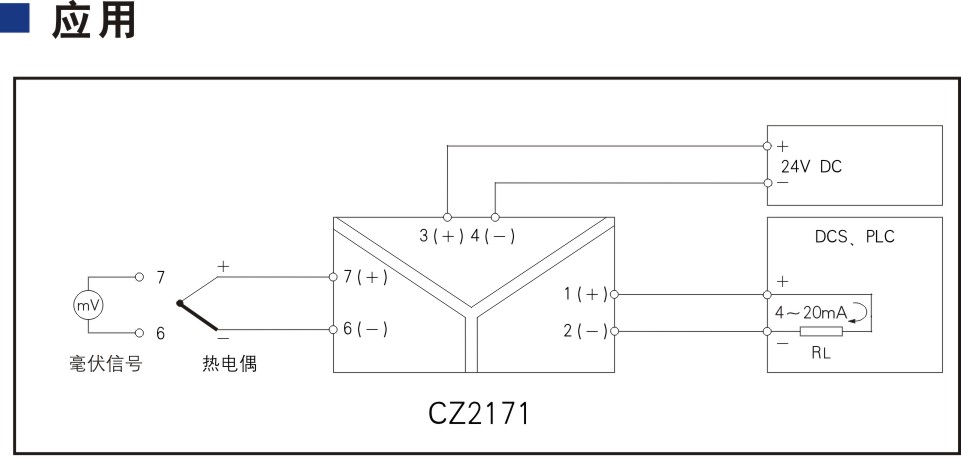

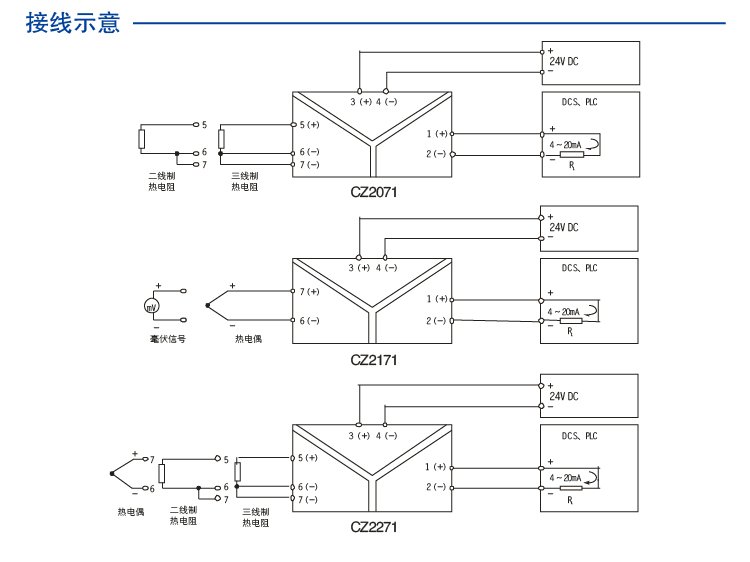

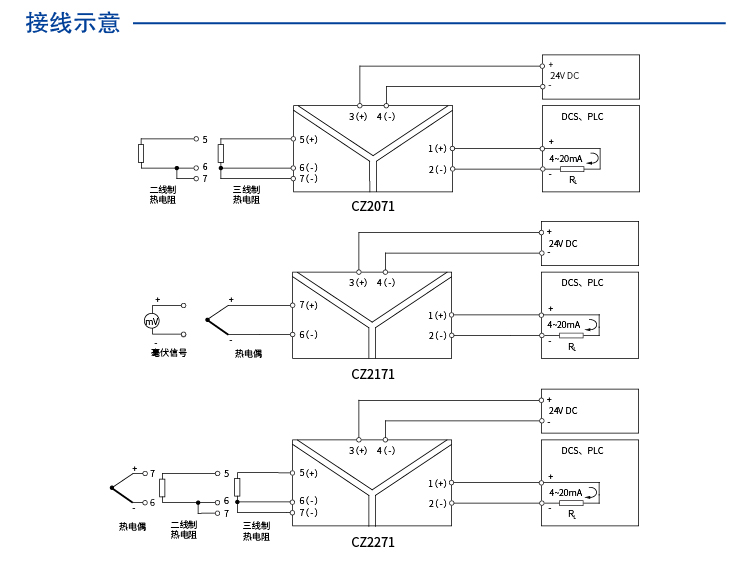

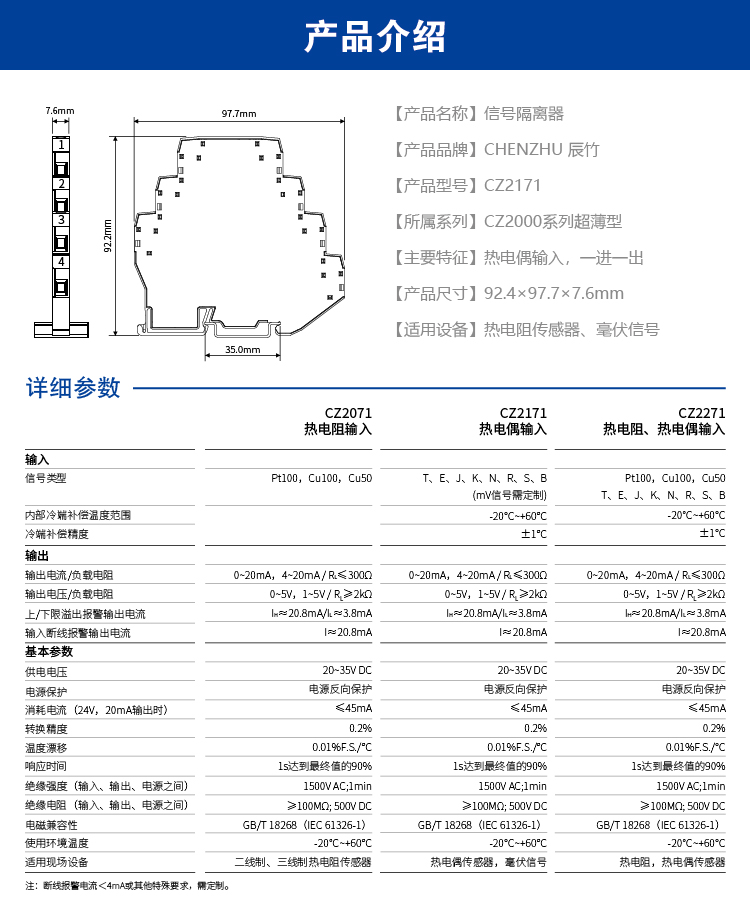

| 尺寸图 | 应用图 | 说明图 |
|
|
|
| 通道数 | 1进1出 |
| 温度漂移 | 0.01%F.S./℃ |
| 响应时间 | 1s达到最终值的90% |
| 绝缘强度 | 1500V AC,1分钟(电源、输入、输出之间) |
| 绝缘电阻 | ≥100MΩ；500V DC (电源、输入、输出与外壳之间) |
| 电磁兼容性 | 符合IEC 61326-1(GB/T 18268) |
| 重量 | 约45g |
| 连接的现场设备 | 热电偶;毫伏信号 |

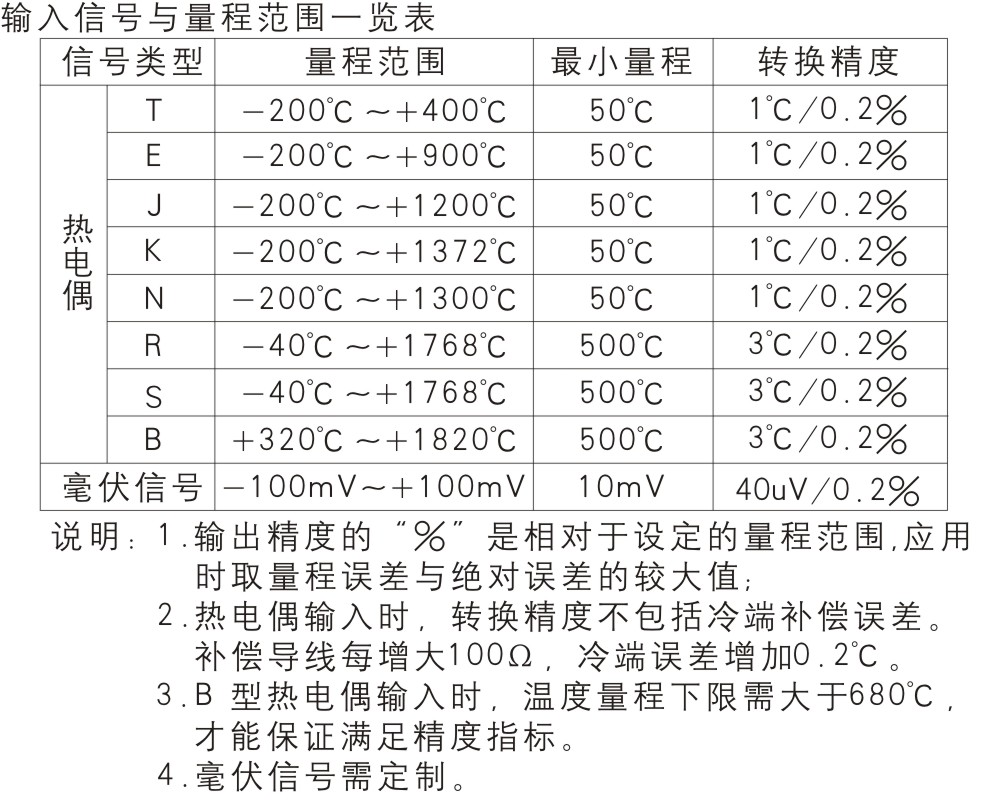

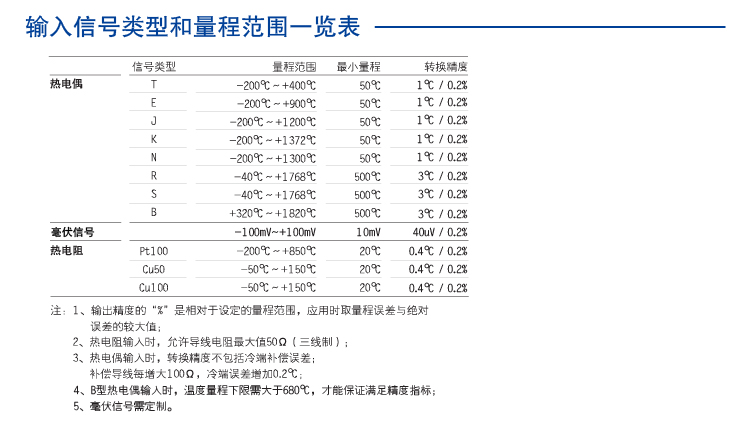

| 输入信号 | T/E/J/K/N/R/S/B 热电偶;毫伏信号 |
| 输出信号 | 0~20mA;4~20mA;0~5V;1~5V |
| 电流输出负载电阻 | RL≤300Ω |
| 电压输出负载电阻 | RL≥20kΩ |
| 报警指示 | 下限溢出报警,输出电流约3.8mA;上限溢出、断线报警,输出电流约20.8mA |
| 供电电压（Ue） | 20~35V DC |
| 电源保护 | 电源反向保护 |
| 消耗电流 | (24V供电,20mA输出时)≤35mA |
| 供电方式 | 独立供电 |
| 电源连接方式 | 端子供电 |
| 深度 | 92.4mm |
| 高度 | 97.7mm |
| 宽度 | 7.6mm |
| 材料 | PA |
| 防护等级 | IP20 |
| 阻燃等级 | UL94/V0 |
| 颜色 | 绿 |
| 电快速瞬变脉冲群抗扰度 | 依据标准:IEC 61326-1;A级 |
| 浪涌(冲击)抗扰度 | 依据标准:IEC 61326-1;B级 |
| 射频电磁场辐射抗扰度 | 依据标准:IEC 61326-1;符合基本要求 |
| 静电放电抗扰度 | 依据标准:IEC 61326-1;A级 |
| 射频场感应的传导骚扰抗扰度 | 依据标准:IEC 61326-1;符合基本要求 |
| 低频共模传导 | 依据标准:IEC 61326-1;符合基本要求 |
| 连续工作温度 | -20℃~+60℃ |
| 贮存温度 | -40℃~+80℃ |
| 相对湿度 | 10%~90% |
| 环境要求 | 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应营销，空气中应不含有对铬、镍、银镀层起腐蚀作用的介质，应不含有易燃、易爆的物质 |
| 刚性导线可用横截面范围 | 0.5~2.5mm² |
| 柔性导线可用横截面范围 | 0.5~2.5mm² |
| 最小导线横截面AWG | 12 |
| 最大导线横截面AWG | 24 |
| 剥线长度 | 8mm |
| 螺纹 | M3 |
| 连接方式 | 螺钉连接 |
| 最小紧固扭矩 | 0.5 Nm |
| 最大紧固扭矩 | 0.6 Nm |
| 安装方式 | DIN35mm导轨安装 |
| 冷端补偿精度 | ±1℃；密集安装：±3℃(补偿范围:-20℃～＋60℃) |
