□ 产品概述
|
产品大类：隔离器 产品系列：CZ3000系列 产品型号：CZ3483.13 主要特征：一进三出 隔离信号分配器 产品尺寸：114.5×99.0×17.5mm 颜色重量：灰，约120g 适用设备：二线制、三线制变送器，电流源，电压源 |

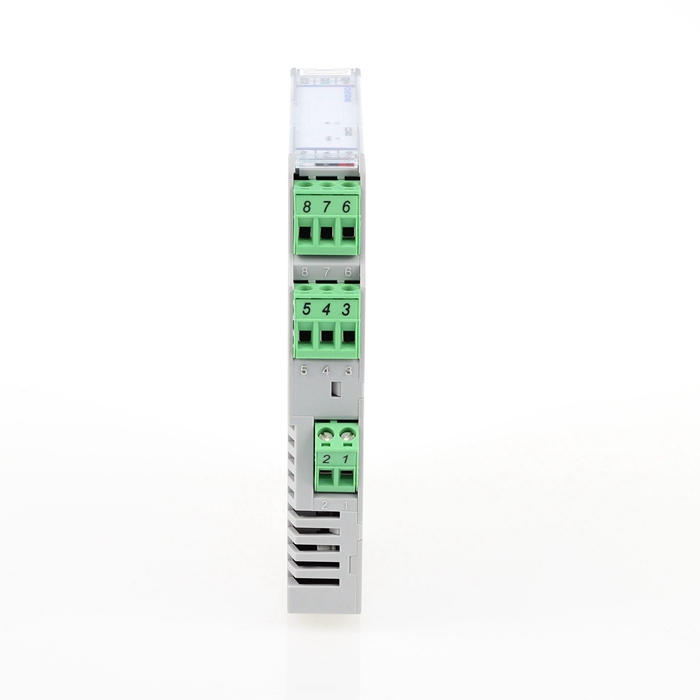

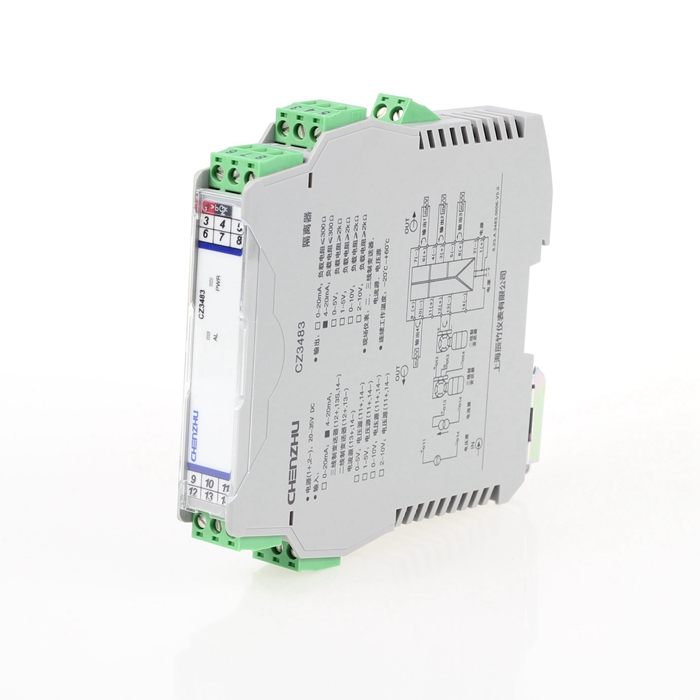

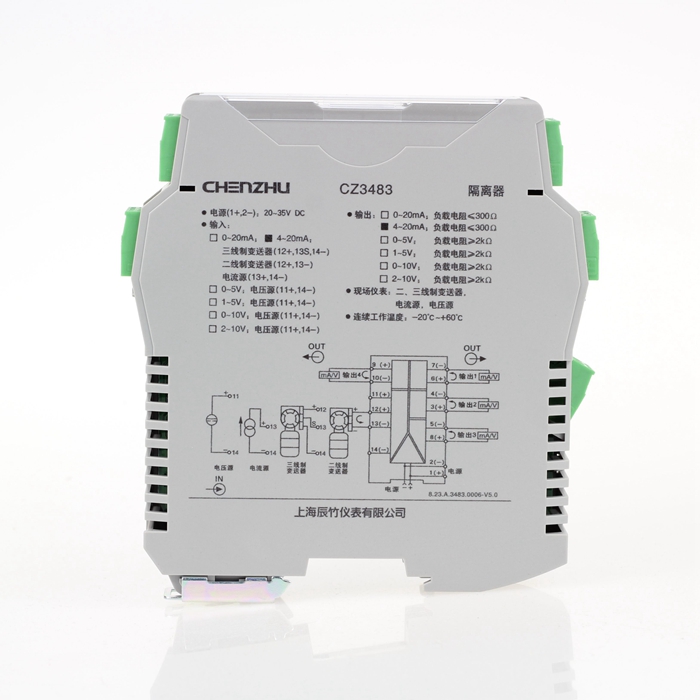

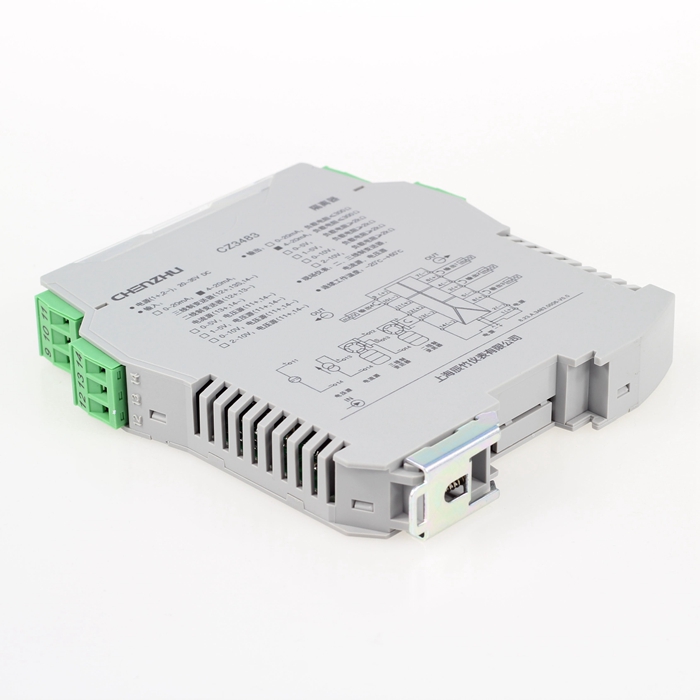

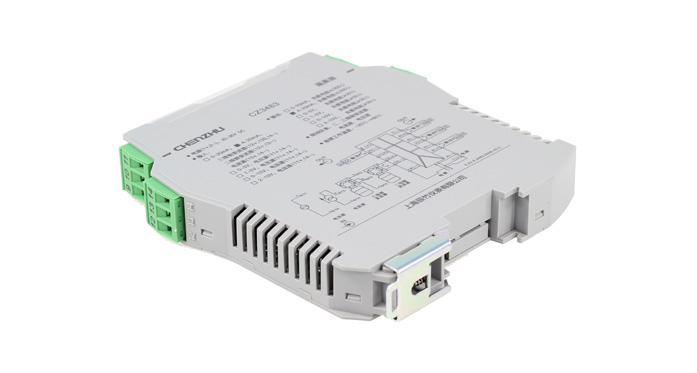

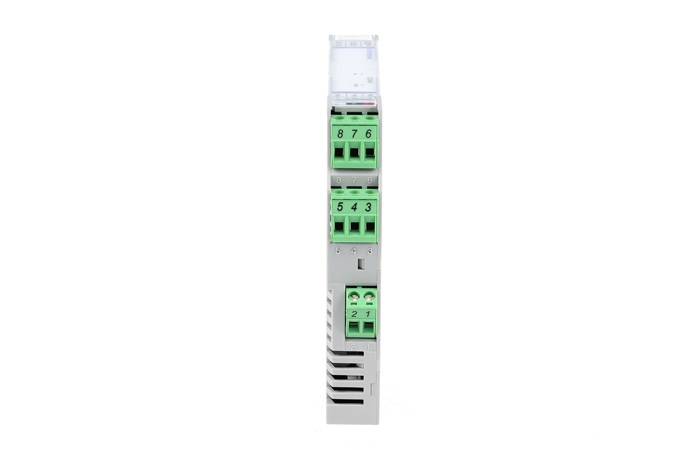

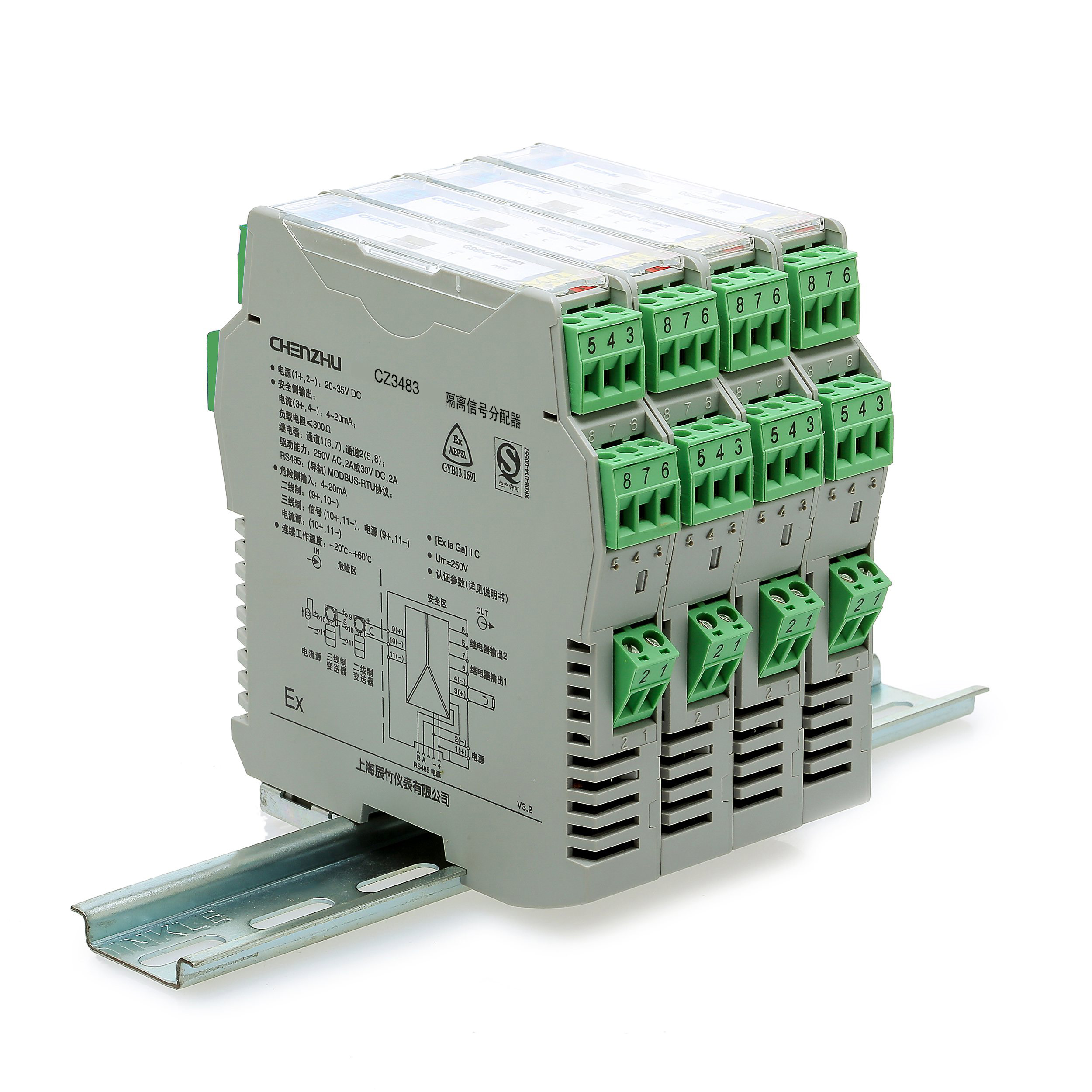

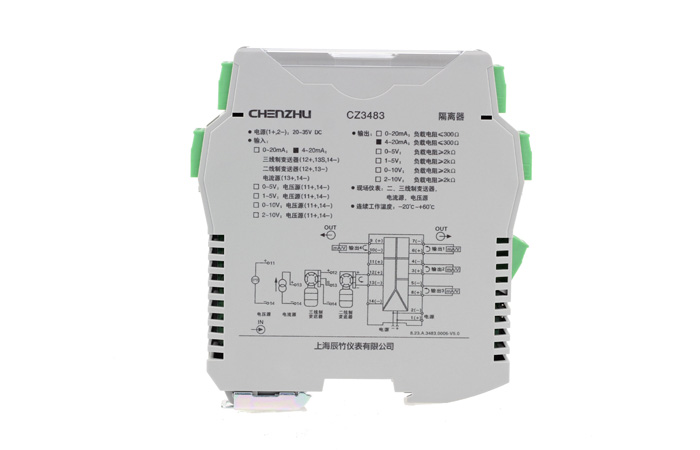

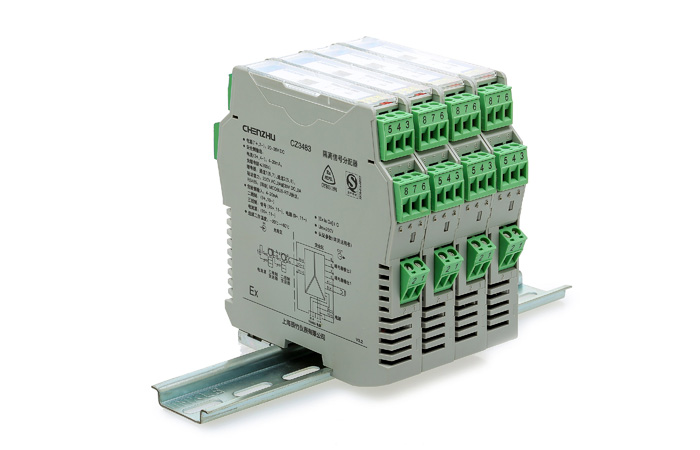

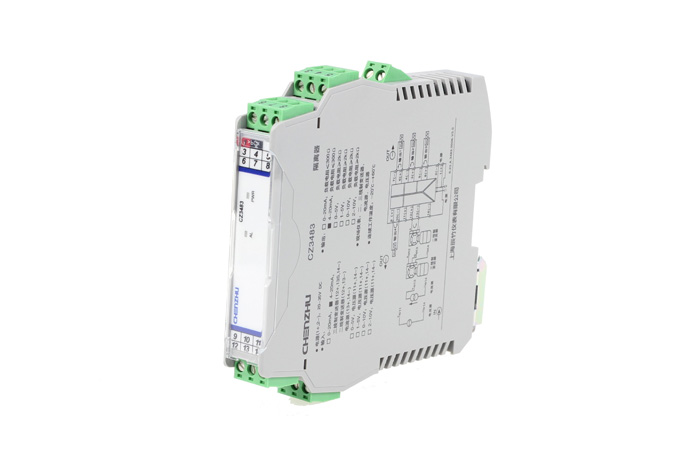

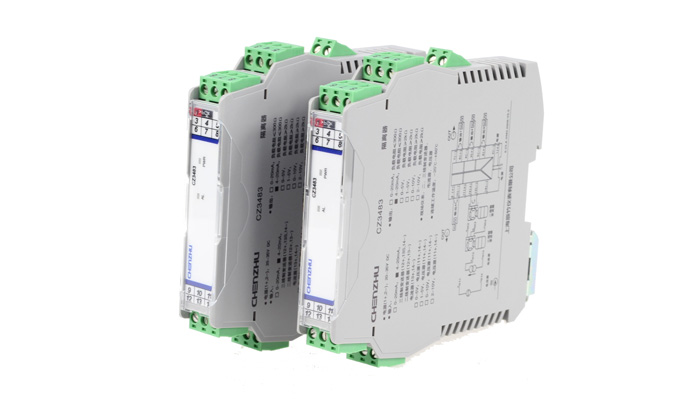

□ 产品实拍图
| 通道数 | 1进3出 |
| 输出精度（20°C） | 0.1%F.S. |
| 温度漂移 | 0.01%F.S./℃ |
| 响应时间 | 0.5s达到最终值的90% |
| 绝缘强度 | 1500V AC,1分钟(电源、输入、输出之间) |
| 绝缘电阻 | ≥100MΩ；500V DC(电源、输入、输出与外壳之间) |
| 电磁兼容性 | 符合IEC 61326-1(GB/T 18268) |
| 重量 | 约120g |
| 连接的现场设备 | 二线制变送器;三线制变送器;电流源信号;电压源信号 |
| 输入信号 | 0～20mA;4～20mA;0～5V;1～5V;0～10V;2～10V |
| 开路电压 | ≤20V |
| 输入阻抗 | ≤100Ω(电流);≥100kΩ(电压) |
| 最大输入电流 | ≤30mA |
| 配电电压 | 20mA时配电电压：≥15.5V |
| 输出信号 | 0～20mA;4～20mA;0～5V;1～5V |
| 电流输出负载电阻 | RL≤300Ω |
| 电压输出负载电阻 | RL≥2kΩ |
| 报警指示 | 短路或断线时，报警灯闪烁，输出为0mA。 |
| 供电电压（Ue） | 20～35V DC |
| 电源保护 | 电源反向保护 |
| 消耗电流 | ≤100mA(24V供电，20mA输出时) |
| 供电方式 | 独立供电 |
| 电源连接方式 | 导轨总线供电;端子供电 |
| 深度 | 118.9mm |
| 高度 | 106.0mm |
| 宽度 | 17.5mm |
| 品牌 | 德国菲尼克斯定制 |
| 材料 | PC |
| 防护等级 | IP20 |
| 阻燃等级 | UL94/V0 |
| 颜色 | 灰 |
| 电快速瞬变脉冲群抗扰度 | 依据标准:IEC 61326-1;A级 |
| 浪涌(冲击)抗扰度 | 依据标准:IEC 61326-1;B级 |
| 射频电磁场辐射抗扰度 | 依据标准:IEC 61326-1;符合基本要求 |
| 静电放电抗扰度 | 依据标准:IEC 61326-1;符合基本要求 |
| 射频场感应的传导骚扰抗扰度 | 依据标准:IEC 61326-1;符合基本要求 |
| 低频共模传导 | 依据标准:IEC 61326-1;符合基本要求 |
| 连续工作温度 | -20℃~+60℃ |
| 贮存温度 | -40℃～＋80℃ |
| 相对湿度 | 10%～90% |
| 环境要求 | 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响，空气中应不含有对铬、镍、银镀层起腐蚀作用的介质，应不含有易燃、易爆的物质； |
| 刚性导线可用横截面范围 | 0.5~2.5mm² |
| 柔性导线可用横截面范围 | 0.5~2.5mm² |
| 最小导线横截面AWG | 12 |
| 最大导线横截面AWG | 24 |
| 剥线长度 | 8mm |
| 螺纹 | M3 |
| 连接方式 | 螺钉连接 |
| 最小紧固扭矩 | 0.5 Nm |
| 最大紧固扭矩 | 0.6 Nm |
| 安装方式 | DIN35mm导轨安装 |
