一进一出 开关量输出隔离式安全栅(回路供电)
GS8525-EX  一进一出 开关量输出隔离式安全栅(回路供电)
开关量输出隔离式安全栅,将安全区的电源通过开关控制,驱动危险区的现场本安设备,它适用于驱动如电磁阀、声光报警器等一些小功率本安设备。输入输出隔离,允许控制开关直接连到24V DC供电回路的任一端。
通道数:
一进一出
输入:
湿接点
输出:
12V/60mA
供电方式:
回路供电
电源连接方式:
端子供电
GS8525-EX
产品详情
产品参数
下载
点击咨询
加入对比
加入询价单

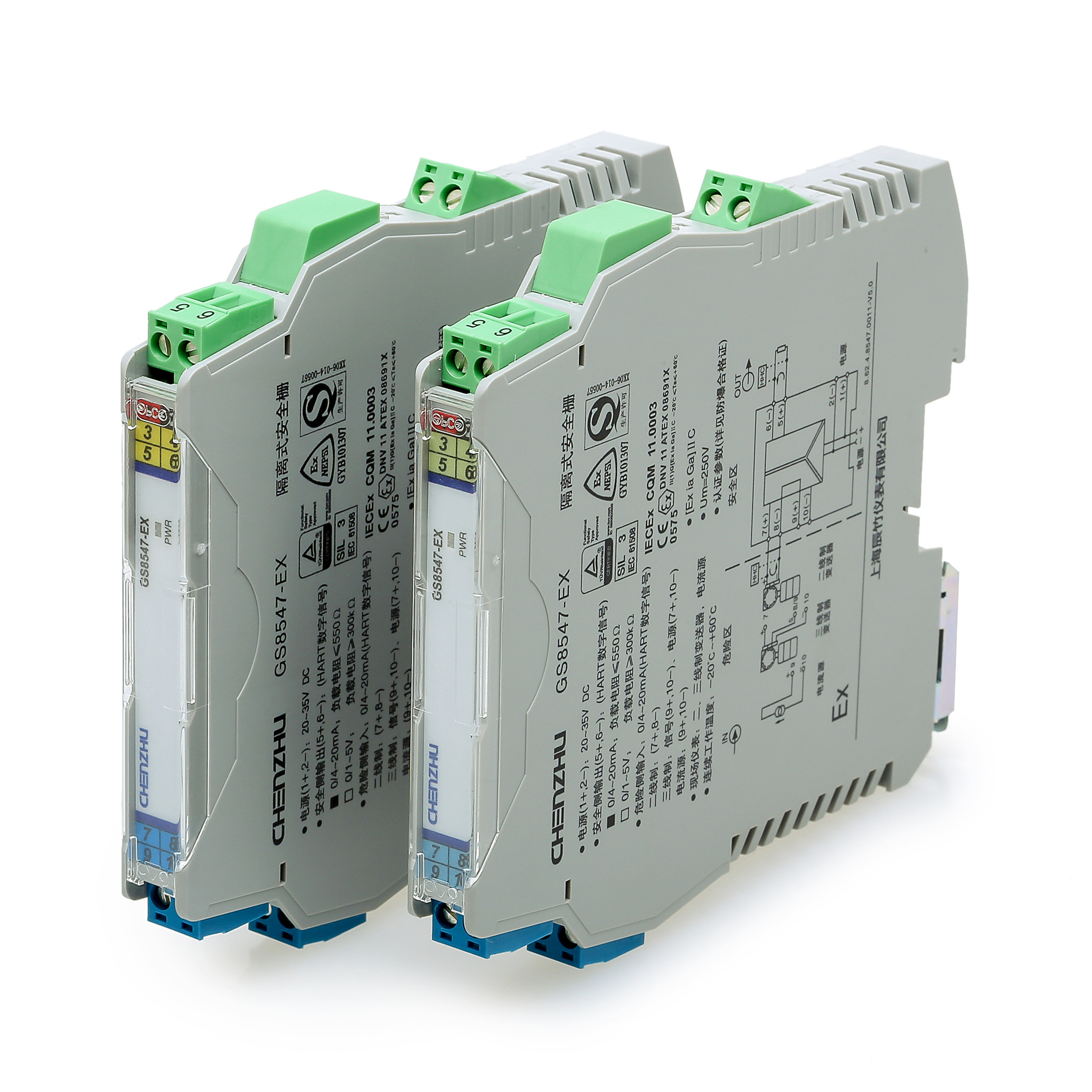

一进一出 开关量输出隔离式安全栅(回路供电)

一进一出 开关量输出隔离式安全栅(回路供电)

一进一出 开关量输出隔离式安全栅(回路供电)

一进一出 开关量输出隔离式安全栅(回路供电)



一进一出 开关量输出隔离式安全栅(回路供电)

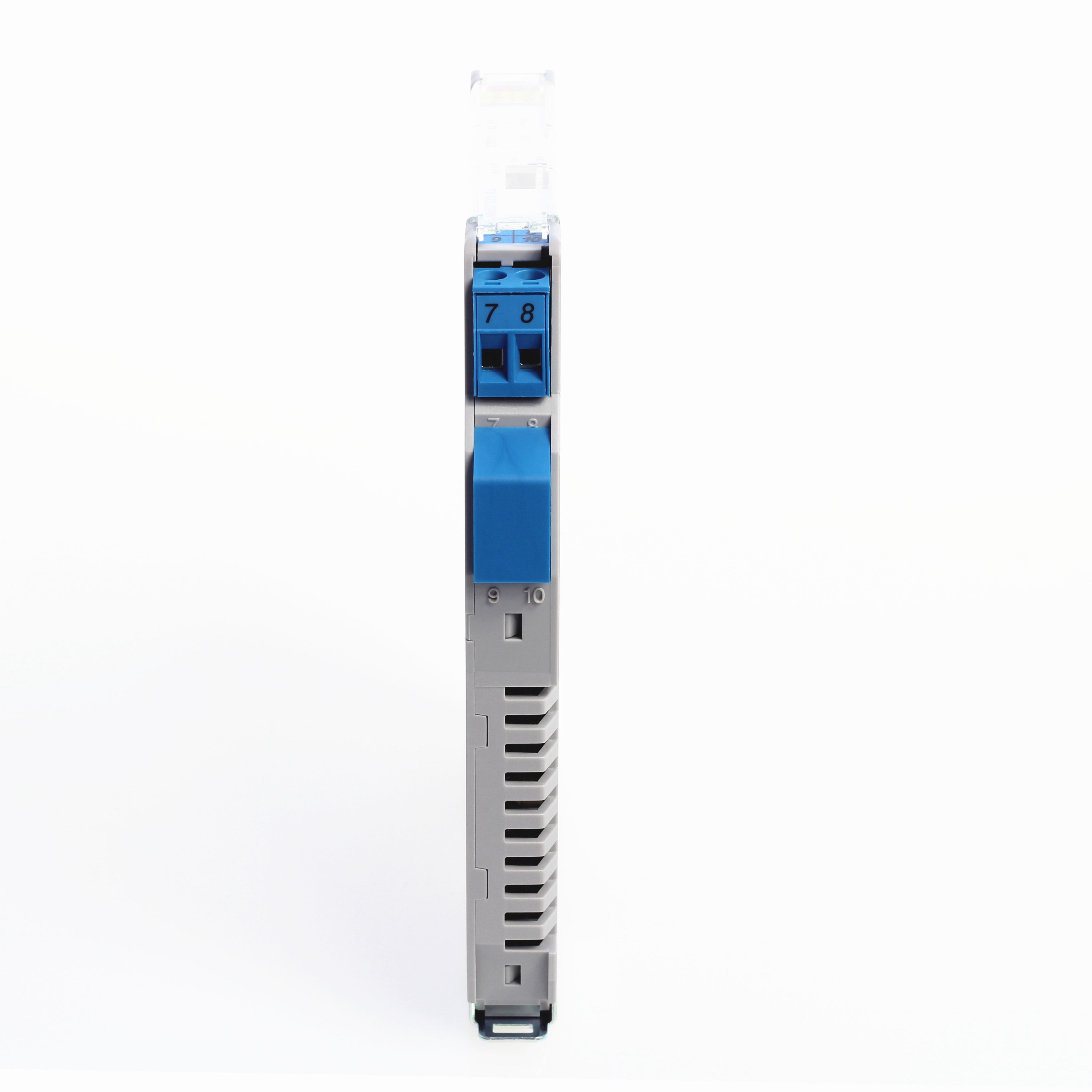

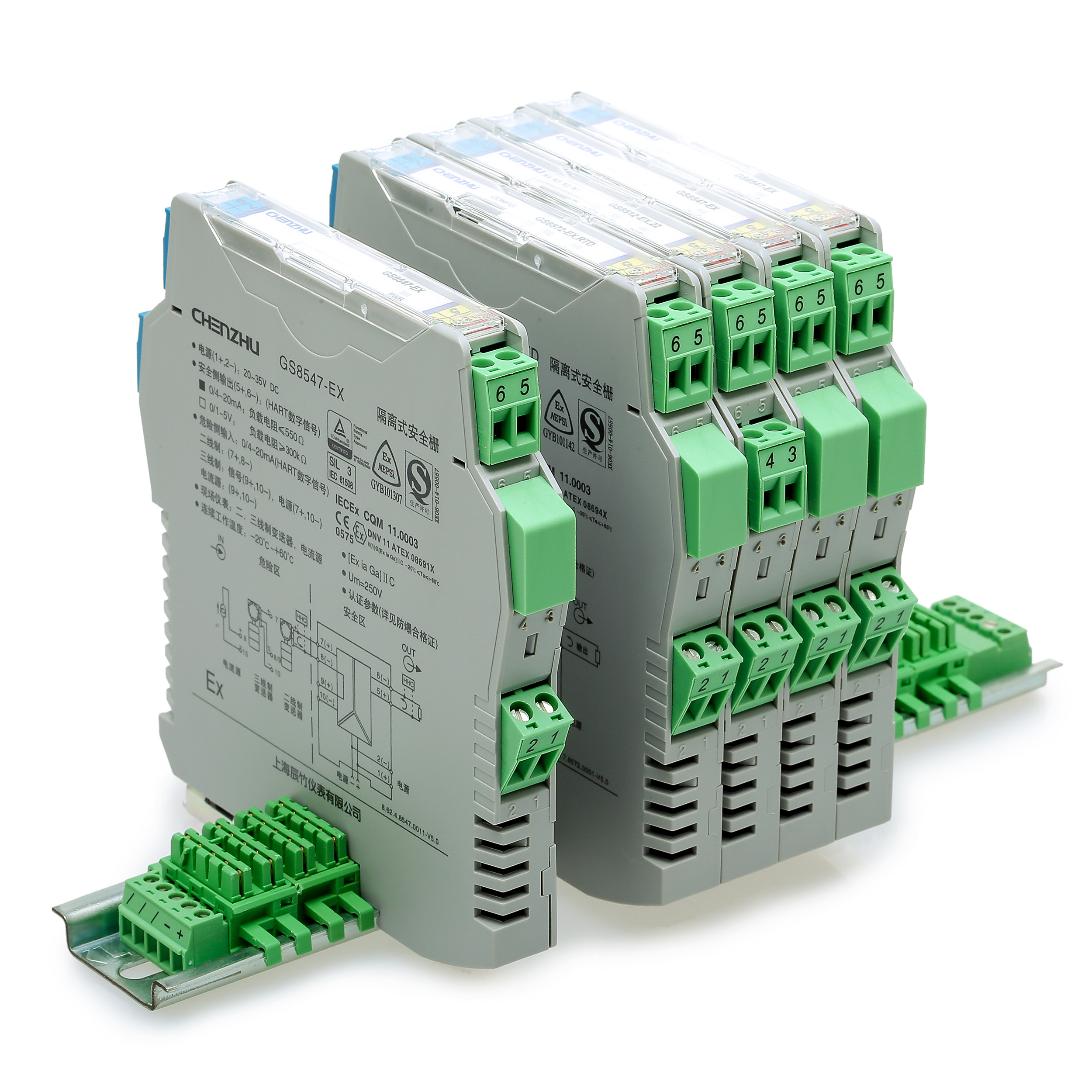

可插拔接线端子

一进一出 开关量输出隔离式安全栅(回路供电)


安装与拆卸








CHENZHU EPLAN GS8525-EX.edz

图示
基本参数
输入数据
输出数据
电源
尺寸
外壳
产品认证
认证标准
安全数据(EX)
EMC数据
使用环境
连接参数
安装
产品参数
图示

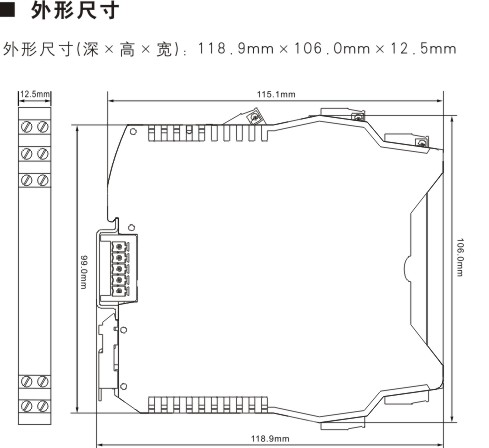

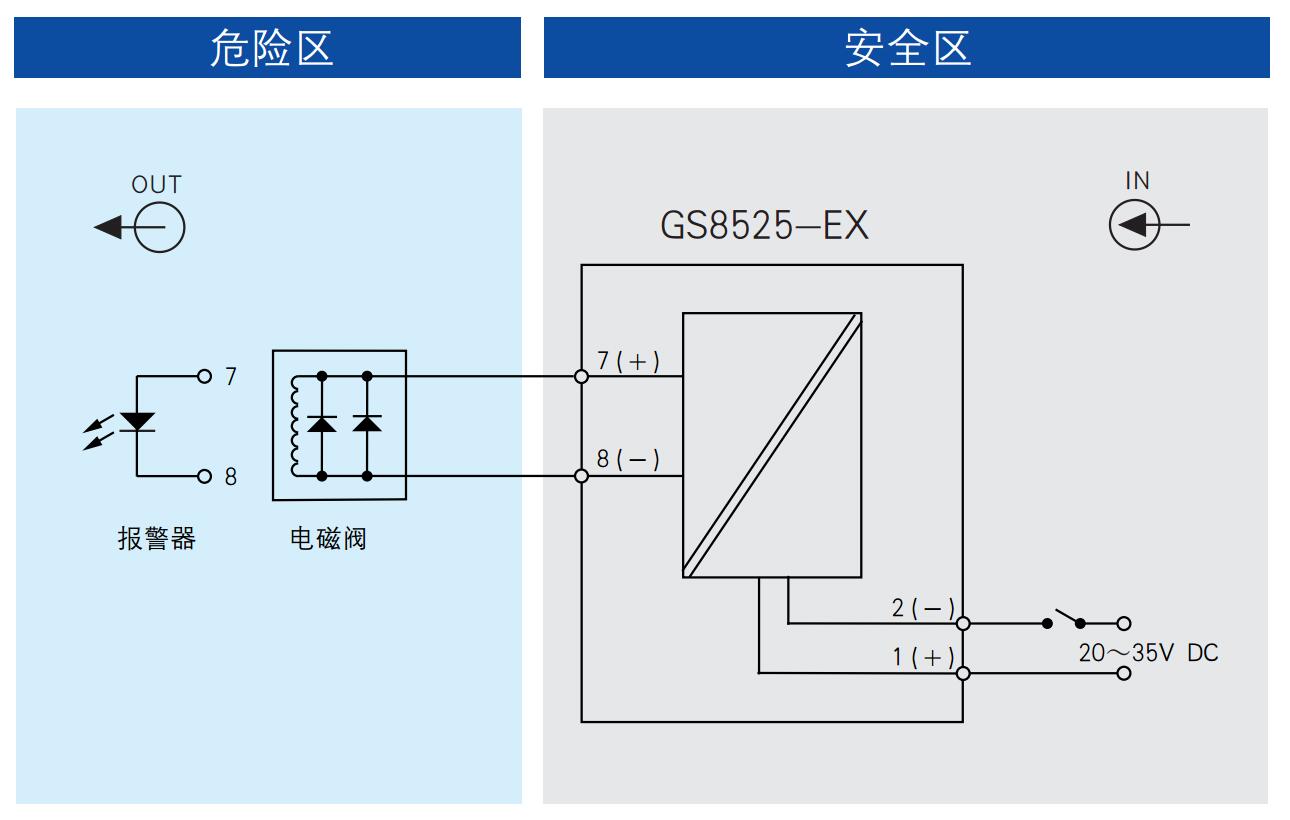

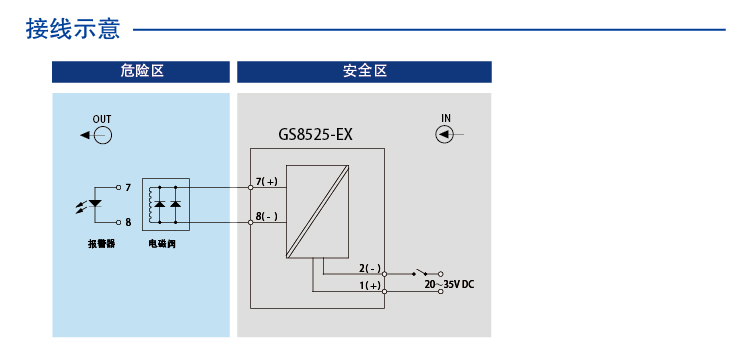

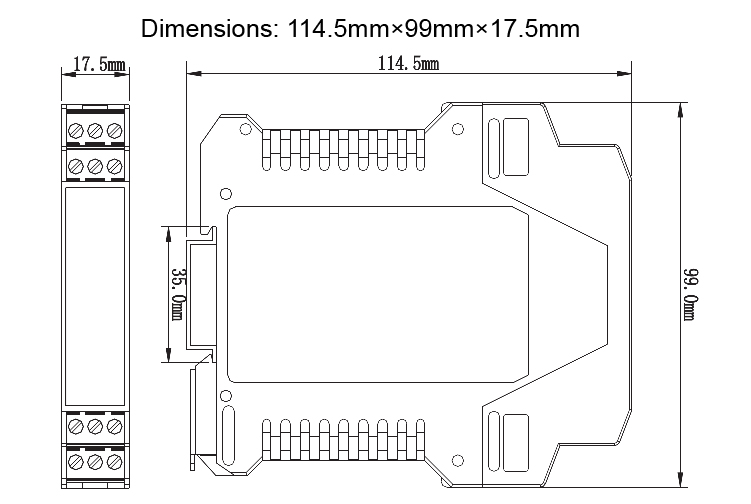

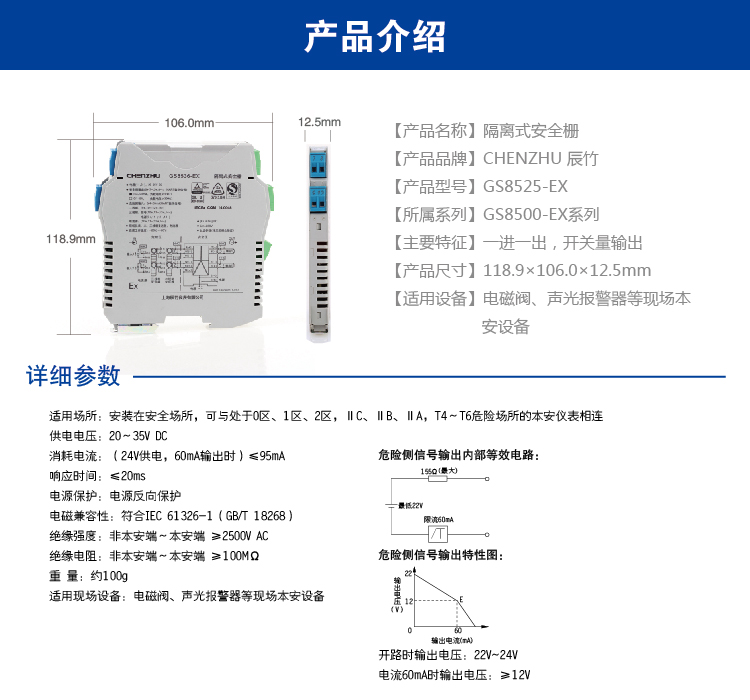

尺寸图 应用图
一进一出 开关量输出隔离式安全栅(回路供电) 一进一出 开关量输出隔离式安全栅(回路供电)
基本参数
驱动电流 12V/60mA
通道数 1进1出
响应时间 ≤20ms
绝缘强度 非本安端~本安端≥2500V AC
绝缘电阻 非本安端~本安端≥100MΩ
电磁兼容性 符合IEC 61326-1(GB/T 18268),IEC 61326-3-1
防爆标志 [Ex ia Ga]ⅡB; [Ex ia Da]ⅢB
重量 约100g
连接的现场设备 电磁阀、声光报警器等现场本安设备
适用场所 安装在安全场所,可与最高处于0区 IIB,20区,IIIB 危险场所的本安仪表连接
输入数据
输入信号 开关
输出数据
输出电压 开路时输出电压:22V~24V; 电流45mA时输出电压:≥12V
电源
供电电压(Ue) 20~35V DC
电源保护 电源反向保护
消耗电流 (24V供电,60mA输出时)≤95mA
供电方式 回路供电
电源连接方式 端子供电
尺寸
深度 118.9mm
高度 106.0mm
宽度 12.5mm
外壳
品牌 德国菲尼克斯定制
材料 PC
防护等级 IP20
阻燃等级 UL94/V0
颜色
产品认证
认证 NEPSI

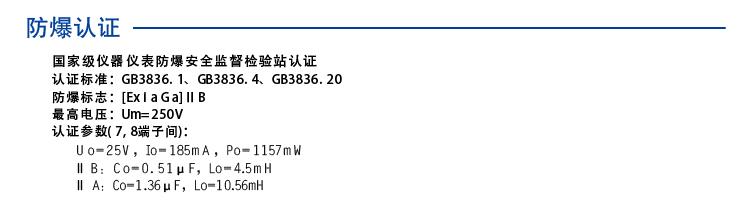

认证标准
CCC [Ex ia Ga]ⅡB, [Ex ia Da]ⅢB 符合GB/T 3836.1、GB/T 3836.4、GB 3836.20
安全数据(EX)
最高电压Um 250V
最大输出电压Uo 25V(7,8端子间)
最大输出电流Io 185mA(7,8端子间)
最大输出功率Po 1157mW(7,8端子间)
ⅡB 最大外部电感Lo 4.5mH(7,8端子间)
ⅡB 最大外部电容Co 0.51μF(7,8端子间)
ⅡA 最大外部电感Lo 10.56mH(7,8端子间)
ⅡA 最大外部电容Co 1.36μF(7,8端子间)
EMC数据
电快速瞬变脉冲群抗扰度 依据标准:IEC 61326-3-1;达到FS性能判据要求
浪涌(冲击)抗扰度 依据标准:IEC 61326-3-1;达到FS性能判据要求
射频电磁场辐射抗扰度 依据标准:IEC 61326-3-1;达到FS性能判据要求
静电放电抗扰度 依据标准:IEC 61326-3-1;达到FS性能判据要求
射频场感应的传导骚扰抗扰度 依据标准:IEC 61326-3-1;达到FS性能判据要求
低频共模传导 依据标准:IEC 61326-3-1;达到FS性能判据要求
使用环境
连续工作温度 -20℃~+60℃
贮存温度 -40℃~+80℃
相对湿度 10%~90%
环境要求 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应营销,空气中应不含有对铬、镍、银镀层起腐蚀作用的介质,应不含有易燃、易爆的物质
连接参数
刚性导线可用横截面范围 0.5~2.5mm²
柔性导线可用横截面范围 0.5~2.5mm²
最小导线横截面AWG 12
最大导线横截面AWG 24
剥线长度 8mm
螺纹 M3
连接方式 螺钉连接
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
安装
安装方式 DIN35mm导轨安装
