8路模拟量输入0/4-20mA、±20mA
AI-8C  8路模拟量输入0/4-20mA、±20mA
恶劣环境下,电气系统的可靠工作至关重要。 8路模拟量输入 0/4-20mA、±20mA 超薄壳体12mm; PCB带有涂层保护,适用于-20℃到+60℃的极端环境; 采用统一IEC61131-3编程语言,轻松上手,节省成本; 全套CTOP产品采用统一架构设计,适于各种控制应用
模块类型:
模拟量输入
信号类型:
AI(电流)
通道数:
8
AI-8C
Product details
Technichal Data
Download
点击咨询
contrast
enquire

8路模拟量输入0/4-20mA、±20mA8路模拟量输入0/4-20mA、±20mA 8路模拟量输入0/4-20mA、±20mA 8路模拟量输入0/4-20mA、±20mA 8路模拟量输入0/4-20mA、±20mA 8路模拟量输入0/4-20mA、±20mA

CHENZHU EPLAN AI-8C.edz

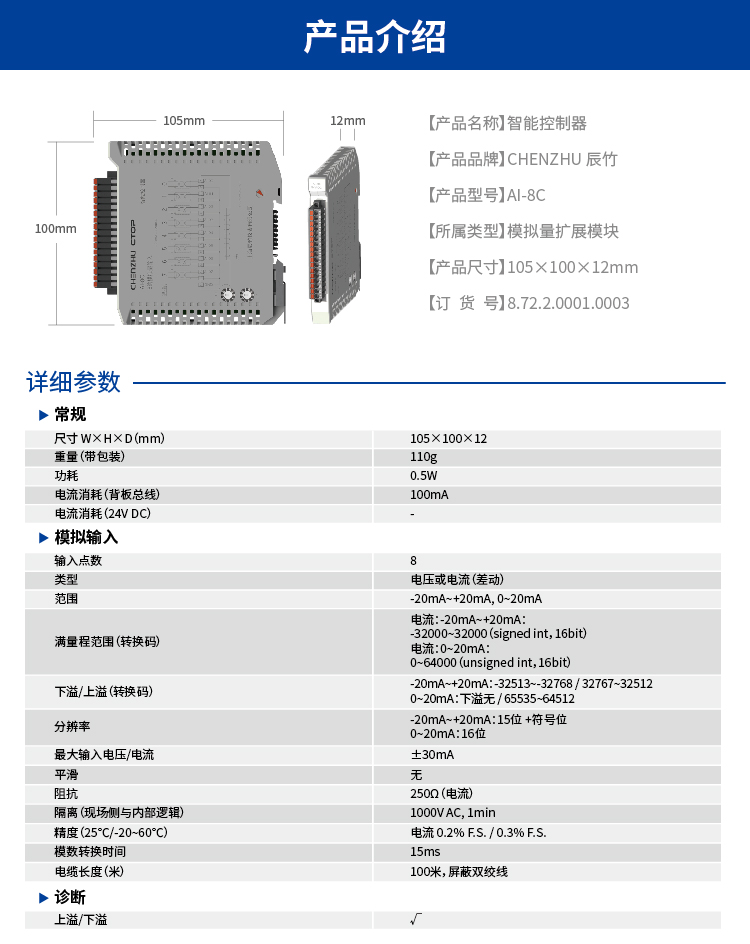

常规
尺寸(mm)
模拟量输入
诊断
电磁兼容性
环境条件 工作
环境要求 运输和存储
常规
订货型号 8.72.2.0001.0003
重量 180g
功耗 2.5W
电流消耗(背板总线) 300mA
电流消耗(24V DC)
尺寸(mm)
深度 105.0mm
高度 100.0mm
宽度 12.0mm
模拟量输入
输入路数 8
类型 电压或电流(差动)
范围 -20mA~+20mA, 0~20mA
满量程范围(转换码) 电流-20mA~+20mA:-32000 ~ +32000(signed int,16bit)电流0~20mA:0 ~ 64000(unsigned int,16bit)
上溢/下溢(转换码) -20mA~+20mA:32767 ~ 32512 / -32513 ~ -327680~20mA:65535 ~ 64512 / 下溢无
分辨率 -20mA~+20mA:15位 + 符号位 0~20mA:16位
最大输入电压/电流 ±30mA
平滑
阻抗 250Ω(电流)
隔离(现场侧与内部逻辑) 1000VAC,1min
精度(25℃/-20 ~ 60℃) 电流 0.2% F.S. / 0.3% F.S.
模数转换时间 15ms
电缆长度 100米,屏蔽双绞线
诊断
上溢/下溢
电磁兼容性
静电放电 8kV,对所有表面的空气放电
6kV,对暴露表面的接触放电
(GB/T 17262.2-2006、IEC 61000-4-2:2008)
辐射电磁场 80-1000MHz,10V/m,1kHz时80%AM
1.4-2.0GHz,3V/m,1kHz时80%AM
2.0-2.7GHz,1V/m,1kHz时80%AM
(GB/T 17262.3-2016、IEC 61000-4-3:2006)
快速瞬变脉冲 2kV,5kHz,-AC和DC系统电源的耦合网络
2kV,5kHz,-I/O的耦合夹
(GB/T 17262.4-2008、IEC 61000-4-4:2004)
浪涌抗扰度 AC系统-2kV共模,1kV差模
DC系统-2kV共模,1kV差模
对于DC系统(I/O信号、DC电源系统),需要外部保护
(GB/T 17262.5-2008、IEC 61000-4-5:2005)
传导干扰 150kHz-80MHz,10V RMS,1kHz时80%AM
(GB/T 17262.6-2008、IEC 61000-4-6:2006)
环境条件 工作
环境温度范围 (设备下部25mm进风距离) -20℃-+60℃,水平安装
-20℃-+50℃,垂直安装
测试Nb,温度变化 5℃-+55℃,3℃/分钟
(GB/T 2423.22-2012、IEC 60068-2-14:2009)
正弦振动 DIN导轨安装:
5-9Hz 3.5mm
9-150Hz时1G
每个轴10次摆动,每分1倍频程
(GB/T 2423.10-2008、IEC 60068-2-6:2006)
环境要求 运输和存储
测试Bb,干热
测试Ab,干冷
-40℃-+70℃
(GB/T 2423.2-2008、 IEC 60068-2-2:2007)
(GB/T 2423.1-2008、 IEC 60068-2-1:2007)
测试Db,湿热 25℃-+70℃,湿度95%
(GB/T 2423.22-2012、 IEC 60068-2-30:2009)
温度骤变 -40℃-+70℃,停留时间3小时,5个周期
(GB/T 2423.22-2012、 IEC 60068-2-14:2009)
