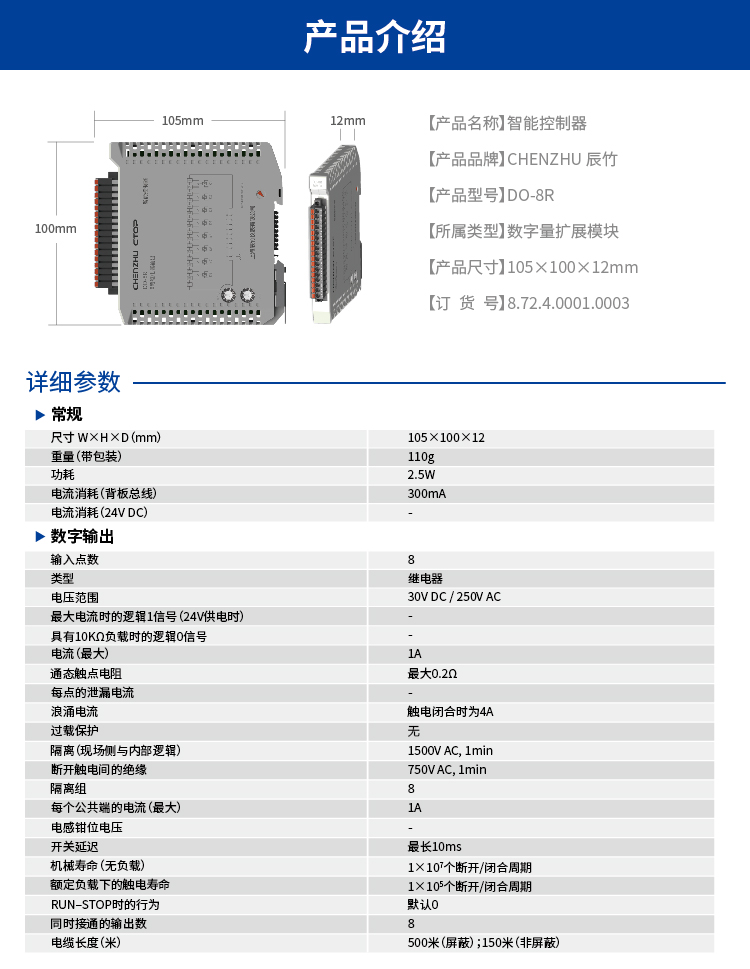

CHENZHU EPLAN DO-8R.edz
订货型号 | 8.72.4.0001.0003 |
重量 | 180g |
功耗 | 2.5W |
电流消耗(背板总线) | 300mA |
电流消耗(24V DC) | — |
深度 | 105.0mm |
高度 | 100.0mm |
宽度 | 12.0mm |
类型 | 继电器 |
输出点数 | 8 |
电压范围 | 30V DC / 250V AC |
最大电流时的逻辑1信号(24V供电时) | — |
具有10KΩ负载时的逻辑0信号 | — |
电流(最大) | 1A |
通态触电电阻 | 最大0.2Ω |
每点的泄漏电流 | — |
浪涌电流 | 触电闭合时为4A |
过载保护 | 无 |
隔离(现场侧与内部逻辑) | 1500VAC,1min |
断开触电间的绝缘 | 750V AC,1min |
隔离组 | 8 |
每个公共端的电流(最大) | 1A |
电感钳位电压 | — |
开关延迟 | 最长10ms |
机械寿命(无负载) | 1×107个断开/闭合周期 |
额定负载下的触电寿命 | 1×105个断开/闭合周期 |
RUN – STOP时的行为 | 默认0 |
同时接通的输出数 | 8 |
电缆长度 | 500米(屏蔽);150米(非屏蔽) |
静电放电 |
8kV,对所有表面的空气放电 6kV,对暴露表面的接触放电 (GB/T 17262.2-2006、IEC 61000-4-2:2008) |
辐射电磁场 |
80-1000MHz,180-1000MHz,10V/m,1kHz时80%AM 1.4-2.0GHz,3V/m,1kHz时80%AM 2.0-2.7GHz,1V/m,1kHz时80%AM (GB/T 17262.3-2016、IEC 61000-4-3:2006) |
快速瞬变脉冲 |
2kV,5kHz,-AC和DC系统电源的耦合网络 2kV,5kHz,-I/O的耦合夹 (GB/T 17262.4-2008、IEC 61000-4-4:2004) |
浪涌抗扰度 |
AC系统-2kV共模,1kV差模 DC系统-2kV共模,1kV差模 对于DC系统(I/O信号、DC电源系统),需要外部保护 (GB/T 17262.5-2008、IEC 61000-4-5:2005) |
传导干扰 |
150kHz-80MHz,10V RMS,1kHz时80%AM (GB/T 17262.6-2008、IEC 61000-4-6:2006) |
环境温度范围 (设备下部25mm进风距离) |
-20℃-+60℃,水平安装 -20℃-+50℃,垂直安装 |
测试Nb,温度变化 |
5℃-+55℃,3℃/分钟 (GB/T 2423.22-2012、IEC 60068-2-14:2009) |
正弦振动 |
DIN导轨安装: 5-9Hz 3.5mm 9-150Hz时1G 每个轴10次摆动,每分1倍频程 (GB/T 2423.10-2008、IEC 60068-2-6:2006) |
测试Bb,干热 测试Ab,干冷 |
-40℃-+70℃ (GB/T 2423.2-2008、 IEC 60068-2-2:2007) (GB/T 2423.1-2008、 IEC 60068-2-1:2007) |
测试Db,湿热 |
25℃-+70℃,湿度95% (GB/T 2423.22-2012、 IEC 60068-2-30:2009) |
温度骤变 |
-40℃-+70℃,停留时间3小时,5个周期 (GB/T 2423.22-2012、 IEC 60068-2-14:2009) |
