1000VDC电源型SPD
CZLB-1000PV  1000VDC电源型SPD
1000V直流电源型SPD,适合1000VDC光伏系统,电涌防护模块支持热插拔,工作状态指示窗口。
CZLB-1000PV
Product details
Technichal Data
contrast
enquire

1000VDC电源型SPD

1000VDC电源型SPD

1000VDC电源型SPD

1000VDC电源型SPD

1000VDC电源型SPD

图示
产品特征
保护类型
尺寸
外壳
基本参数
安全数据(防雷)
产品认证
认证标准
标准/规程
环境要求
连接参数
安装
Generate PDF
Technichal Data
图示

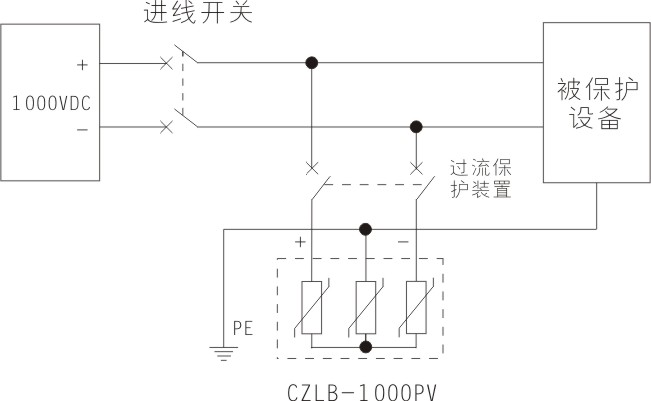

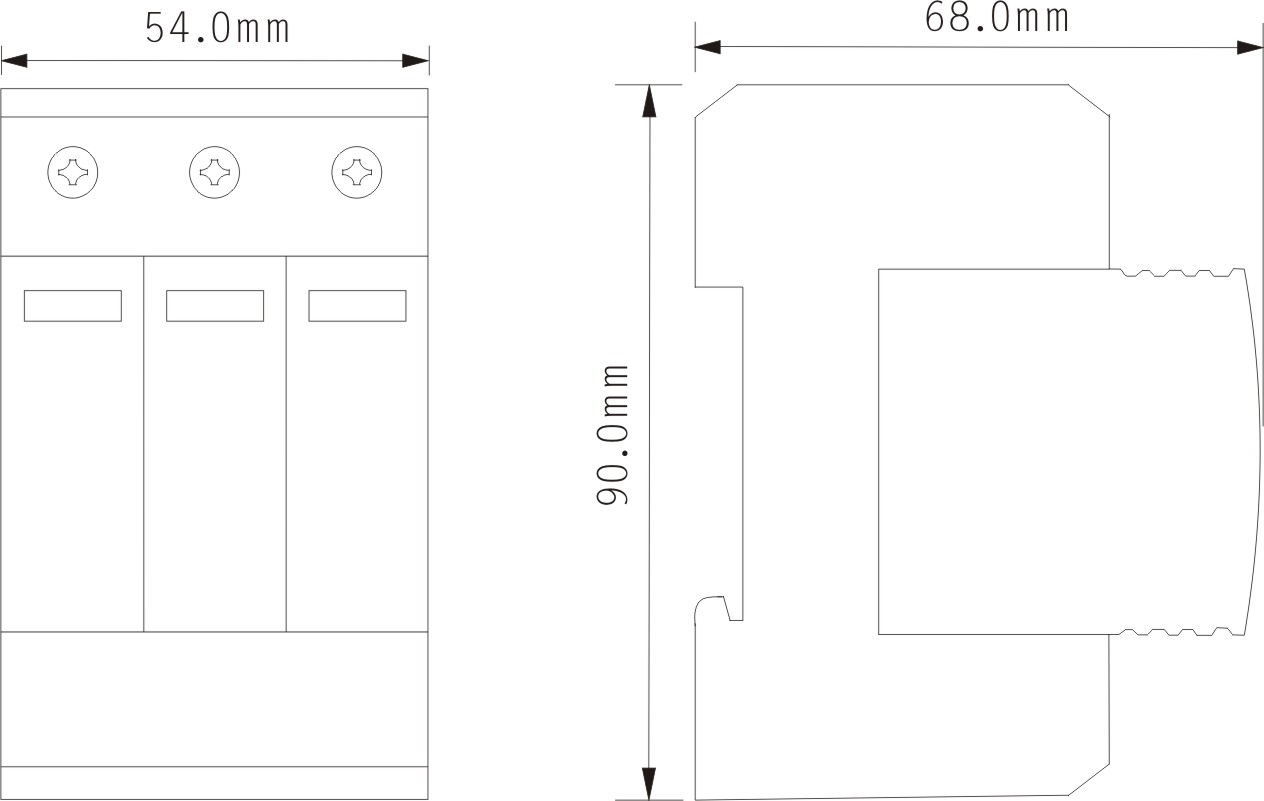

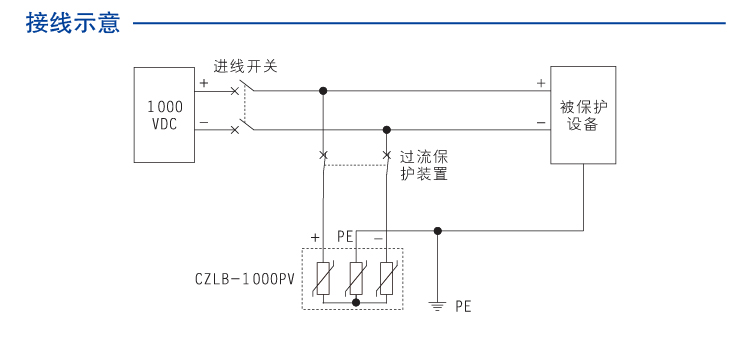

尺寸图 应用图

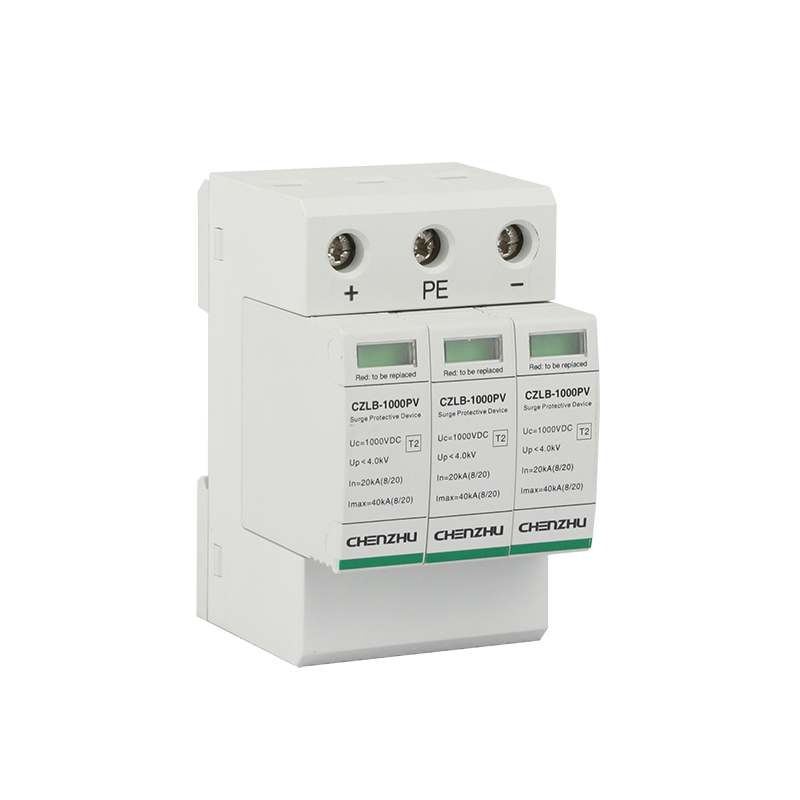

1000VDC电源型SPD 1000VDC电源型SPD
产品特征
特征 40kA;1000VDC
保护类型
保护类型 1000VDC光伏系统
尺寸
高度 90.0mm
深度 68.0mm
宽度 54.0mm
外壳
防护等级 IP20
材料 PA66
阻燃等级 V0
颜色 白灰
基本参数
额定工作电压Un 1000VDC
最大工作电压Uc 1000VDC
响应时间 25ns
漏电流 <10uA
安全数据(防雷)
标称放电电流In(8/20us) 20kA
最大放电电流Imax(8/20us) 40kA
电压保护水平Up(8/20us) 4.0kV
产品认证
认证 防雷认证
认证标准
防雷认证 上海防雷产品测试中心
标准/规程
名称 GB/T 18802.31
环境要求
连续工作温度 ﹣40—70℃
储存温度 ﹣40—85℃
相对湿度 10%—90%
适用场所 配电箱
最大海拔高度 2000m
连接参数
刚性导线截面范围 4—35mm2
柔性导线截面范围 4—35mm2
剥线长度 12mm
连接方式 端子接线
最大紧固力矩 5Nm
安装
安装位置 配电箱
安装方式 35mm导轨
接口类型 螺丝
