交流电源SPD (400/690VAC 单相TT In=20kA) 7062817
T2-40/700/1P+1  交流电源SPD (400/690VAC 单相TT In=20kA) 7062817
400VAC单相TT交流电源SPD,标称放电电流In(8/20us):20kA/相,最大放电电流Imax(8/20us):40kA/相,热插拔,状态指示。
适用电压:
400/690VAC
适用配电系统:
单相TT
标称放电电流In:
20kA
遥信功能:
T2-40/700/1P+1
Product details
Technichal Data
Download
点击咨询
contrast
enquire

交流电源SPD (400/690VAC 单相TT In=20kA) 7062817

交流电源SPD (400/690VAC 单相TT In=20kA) 7062817

CHENZHU EPLAN T2-40_700_1P+1.edz

产品特征
保护类型
尺寸
外壳
基本参数
安全数据(防雷)
产品认证
认证标准
标准/规程
环境要求
连接参数
安装
产品特征
特征 400/690VAC;Imax=40kA;Up=3.5kV
保护类型
保护类型 单相TT

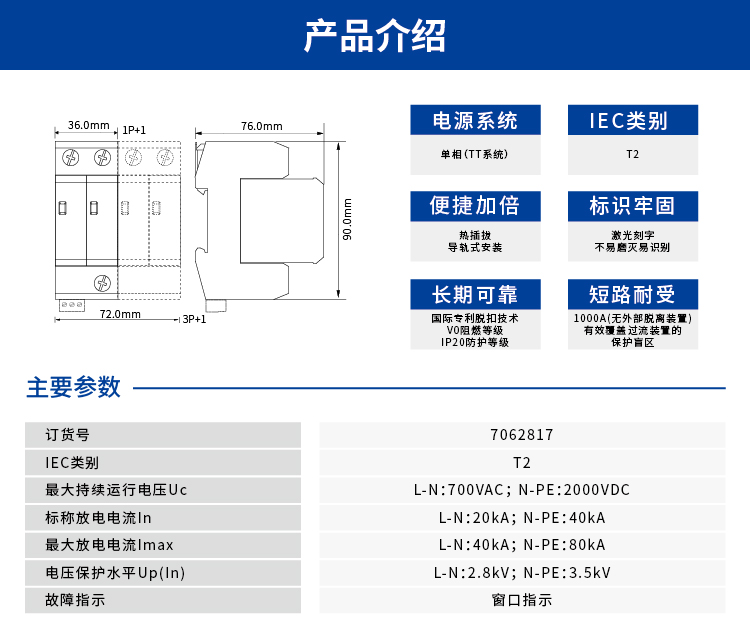

尺寸
深度 76.0mm
高度 90.0mm
宽度 36.0mm
外壳
品牌 Dinkle
防护等级 IP 20
材料 PA66
阻燃等级 V0
颜色 灰色
基本参数
额定工作电压Un 400VAC
最大工作电压Uc 700VAC
响应时间 25ns
漏电流 <20uA
安全数据(防雷)
标称放电电流In(8/20us) 20kA
最大放电电流Imax(8/20us) 40kA
电压保护水平Up(8/20us) 3.5kV(L-N);1.5kV(N-PE)
产品认证
认证 防雷认证
认证标准
防雷认证 上海防雷产品测试中心
标准/规程
名称 GB/T 18802.1 / IEC 61643-11
环境要求
连续工作温度 ﹣40—70℃
储存温度 ﹣40—85℃
相对湿度 5%—95%
适用场所 配电箱
最大海拔高度 2000m
连接参数
刚性导线截面范围 4—35mm2
柔性导线截面范围 4—35mm2
剥线长度 12mm
连接方式 端子接线
最大紧固力矩 3Nm
安装
安装位置 配电箱
安装方式 35mm导轨
接口类型 螺丝
