【辰竹答复】

     在实际应用中,应在SPD前串接过流保护装置(空开或者熔断器),防止SPD老化或短路对供电系统造成危害。

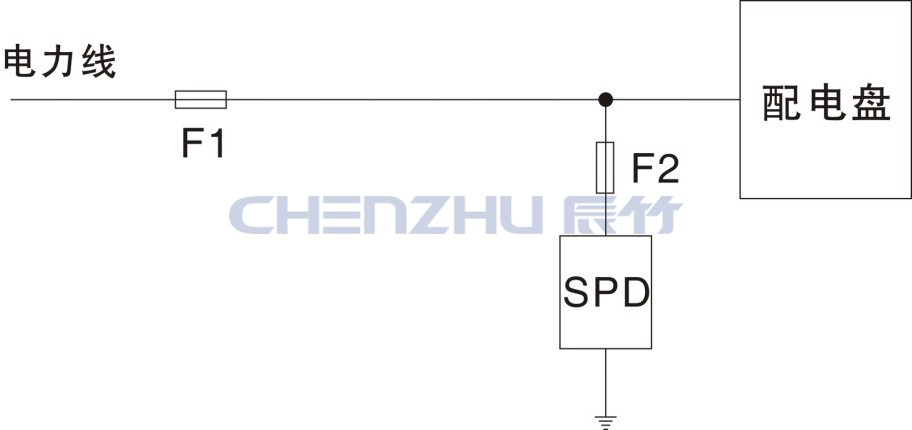

以下图为例: 理想的SPD后备保护,应该满足以下几个基本要求:

1. 在电涌冲击时不动作;

2. 在SPD出现“短路”故障时及时可靠的动作;

3. 与主回路保护装置配合,SPD支路后备保护应先于主回路保护装置动作。


当SPD出现续流或者短路故障时,我们希望F2动作,而F1不动作,避免电力供应中断。

F1和F2匹配,满足F1:F2≥1.6:1即可,如F1=100A,F2=63A;

电源SPD如何匹配熔断器?_上海辰竹仪表答复

也就是说,理想状态下,SPD支路熔断器既要实现与上级熔断器的匹配(不能太大),又要与SPD的放电能力匹配(不能太小)。

实际应用中很难同时满足以上2个要求,这就需要设计人员根据实际情况来决定了。

如因工艺等原因,停机造成的损失很大,通常不允许断电停机,那么就要选择供电连续性。

如果设备贵重、受雷击风险高且断电停机损失相对较小,如风力发电机,应选择SPD保护连续性。


假定SPD 的后备保护熔丝的值为A(A的大小由SPD厂家提供,如果厂家未提供,可根据SPD的In值查表1  IEC61643.12-2008对熔断器计算和测试值中的测试修正值),根据不同的情况,选择如下:

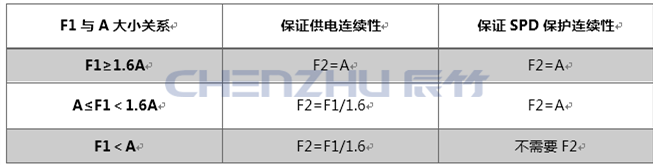

表2 SPD后备保护熔断器选择建议

电源SPD如何匹配熔断器?_上海辰竹仪表答复

在F1≥1.6A的情况下,供电连续性和SPD保护连续性是可以同时满足的。


另补充说明:当所选F2<A时,表示在极限情况的电涌冲击下(冲击电流接近或超过In值,或者系统承受过多次冲击),允许熔断器熔断。

但即使熔断器熔断,SPD仍然会起到保护作用的,这是因为熔断器的熔断响应时间比SPD响应时间大几个数量级(熔断器响应是ms级,SPD响应是ns级,雷电流波形是us级),在实验室进行的测试中,导致熔断器断开的那一次电涌冲击波形都是可以采集到的。

只不过是在熔断器熔断之后,如果未及时维护更换,下一次电涌冲击时设备就可能因失去SPD的保护而损坏。

因此,熔断器的状态,在雷暴发生后应及时检查,日常维护时,也应定期检查。
