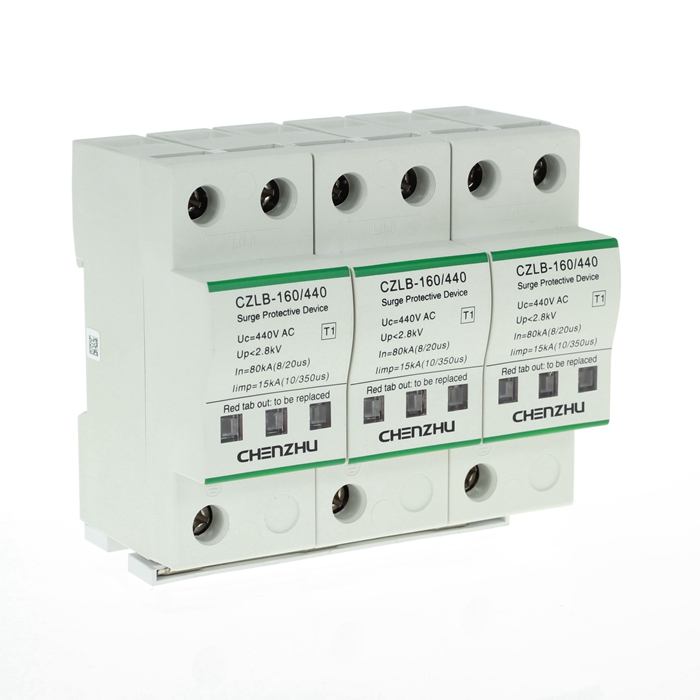

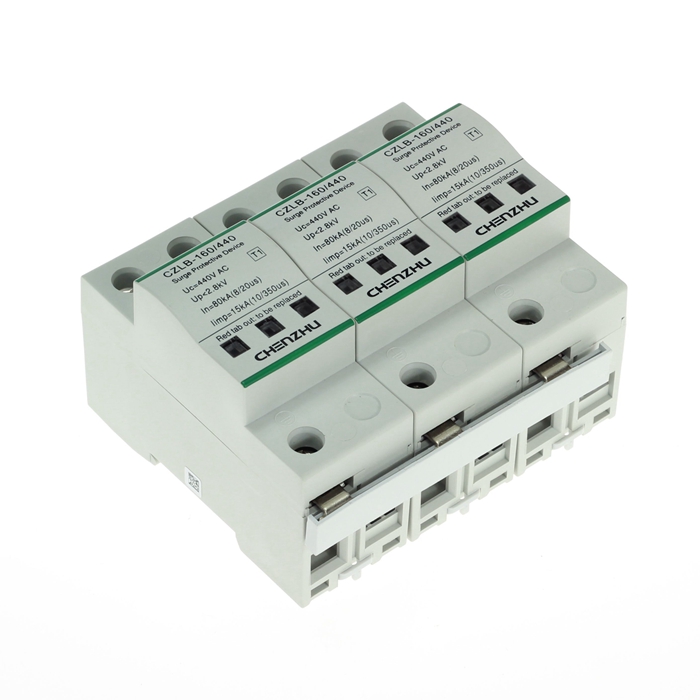

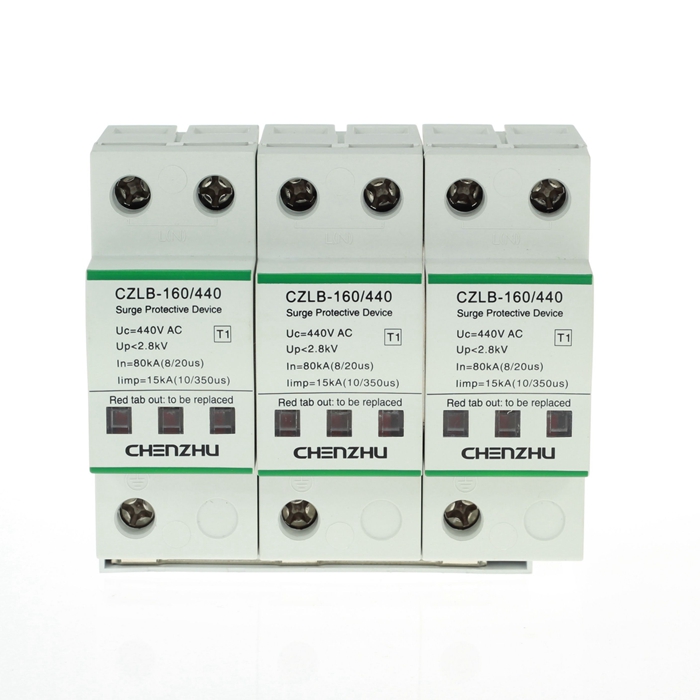

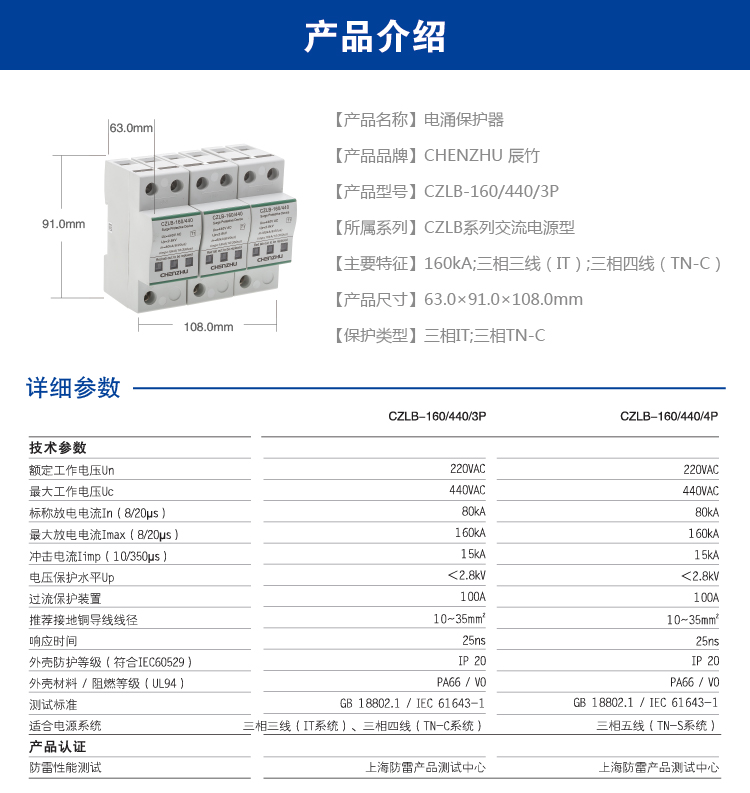

CZLB-160/440/3P 交流电源SPD (220/380VAC 三相IT 三相TN-C In=80kA Iimp=15kA) 7069757

380VAC三相IT/TN-C交流电源SPD，标称放电电流In(8/20us):80kA/相，最大放电电流Imax(8/20us):160kA/相，冲击电流Iimp(10/350us):15kA，状态指示。

适用电压:

220/380VAC

适用配电系统:

三相IT; 三相TN-C

标称放电电流In:

80kA

遥信功能:

无

CZLB-160/440/3P

Product details

Technichal Data

点击咨询

contrast

enquire

交流电源SPD (220/380VAC 三相IT 三相TN-C In=80kA Iimp=15kA) 7069757

图示

产品特征

保护类型

尺寸

外壳

基本参数

安全数据（防雷）

产品认证

认证标准

标准/规程

环境要求

连接参数

安装

Technichal Data

Generate PDF

图示

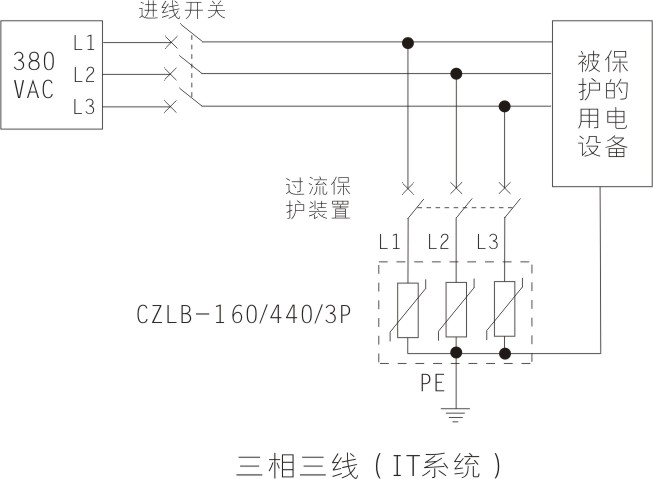

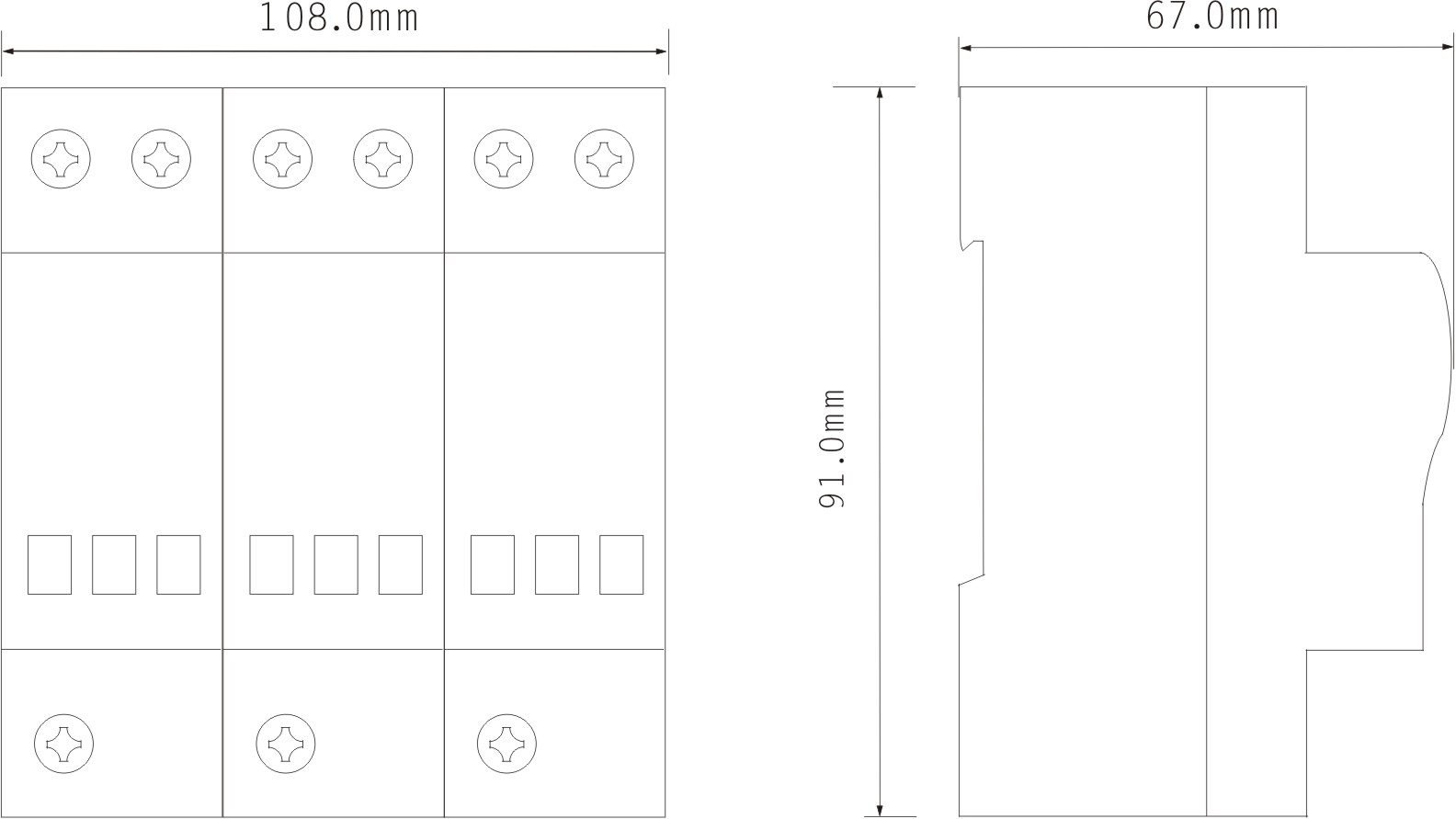

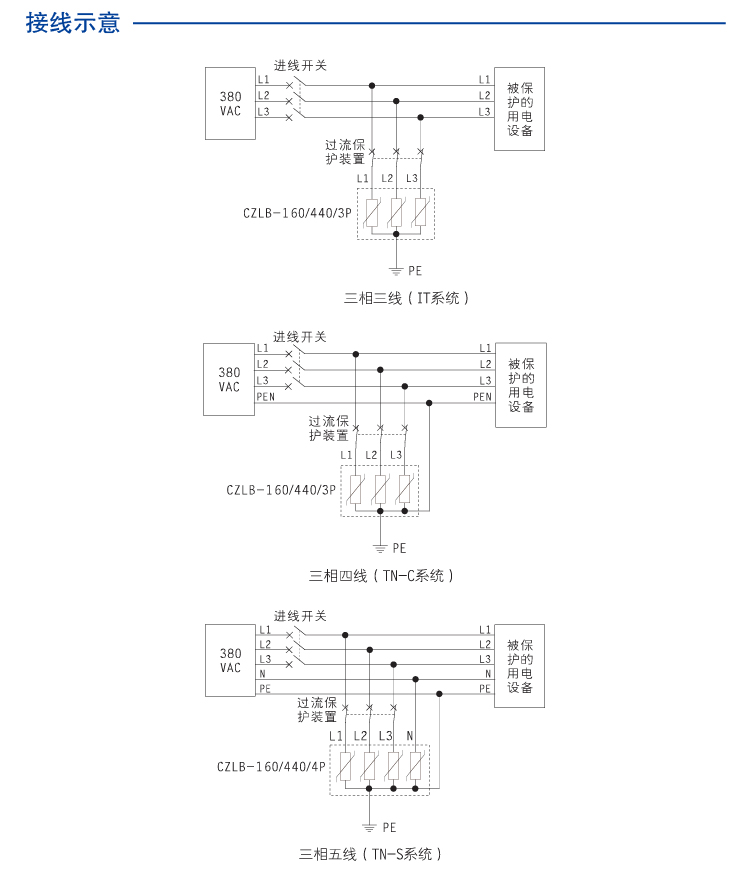

尺寸图	应用图

产品特征

特征	160kA;三相三线（IT）;三相四线（TN-C）

保护类型

保护类型	三相IT;三相TN-C

尺寸

高度	91.0mm
深度	67.0mm
宽度	108.0mm

外壳

防护等级	IP20
材料	PA66
阻燃等级	V0
颜色	白灰

基本参数

额定工作电压Un	220VAC
最大工作电压Uc	440VAC
响应时间	25ns
线制	三相三线（IT）;三相四线（TN-C）
漏电流	＜20uA

安全数据（防雷）

标称放电电流In（8/20us)	80kA
最大放电电流Imax（8/20us）	160kA
冲击电流Iimp（10/350us)	15kA
电压保护水平Up（8/20us)	2.8kV

产品认证

认证

防雷认证

认证标准

防雷认证	上海防雷产品测试中心

标准/规程

名称	GB/T 18802.1 / IEC 61643-1

环境要求

连续工作温度	﹣40—70℃
储存温度	﹣40—85℃
相对湿度	10%—90%
适用场所	总配电箱
最大海拔高度	2000m

连接参数

刚性导线截面范围	4—35mm2
柔性导线截面范围	4—35mm2
剥线长度	12mm
连接方式	端子接线
最大紧固力矩	5Nm

安装

安装位置	配电箱

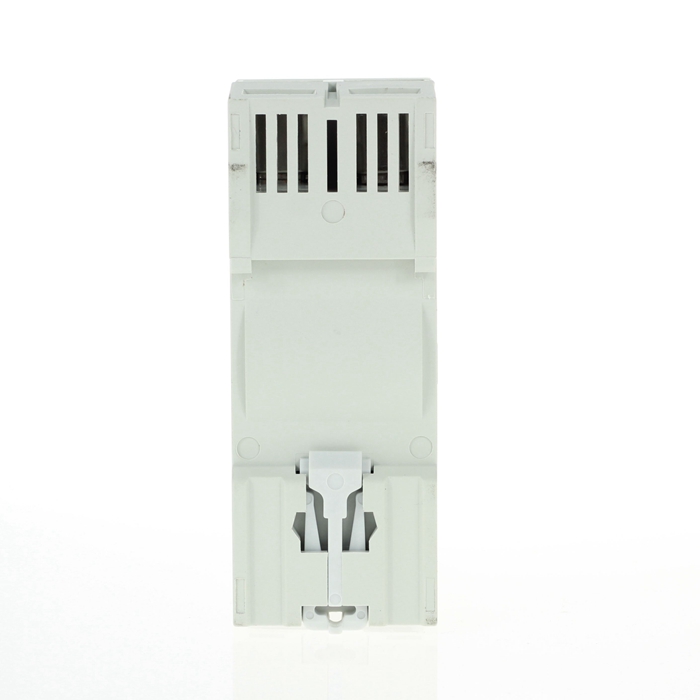

安装方式	35mm导轨
接口类型	螺丝
