一进一出 开关量输入,继电器输出浪涌保护隔离式安全栅
LBGS8011-EX  一进一出 开关量输入,继电器输出浪涌保护隔离式安全栅
具有防雷击浪涌保护功能的开关量输入,继电器输出安全栅。它的功能是接收来自危险区的开关和接近开关输入,通过安全栅隔离传输到安全侧继电器输出。它具有输入断线检测报警及输入输出反相设置功能。该产品需要独立供电,电源、输入和输出三隔离。
通道数:
一进一出
输入:
干接点/接近开关
输出:
继电器
供电方式:
24VDC
电源连接方式:
端子供电
特殊功能:
浪涌保护功能
LBGS8011-EX
Product details
Technichal Data
Download
contrast
enquire

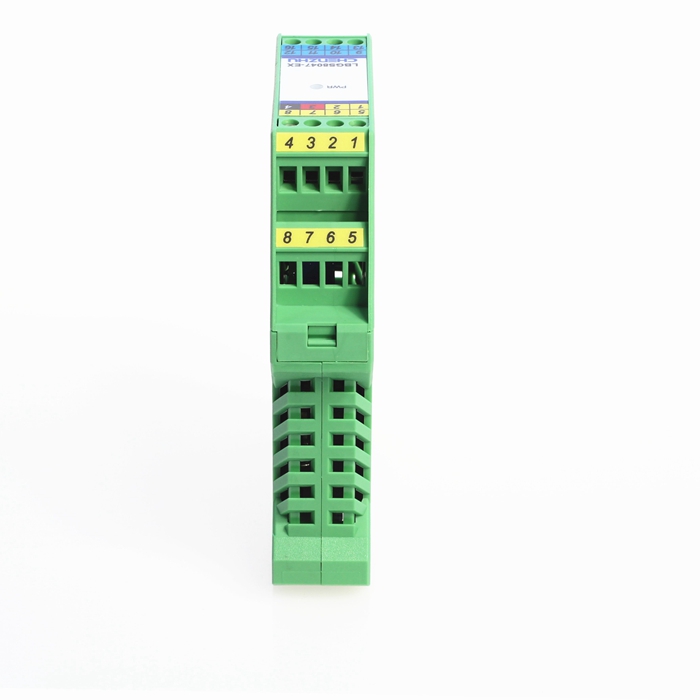

一进一出 开关量输入,继电器输出浪涌保护隔离式安全栅

一进一出 开关量输入,继电器输出浪涌保护隔离式安全栅

一进一出 开关量输入,继电器输出浪涌保护隔离式安全栅


图示
基本参数
输入数据
输出数据
电源
尺寸
外壳
产品认证
认证标准
安全数据(EX)
电涌保护特性
EMC数据
使用环境
连接参数
安装
其他参数
Generate PDF
Technichal Data
图示

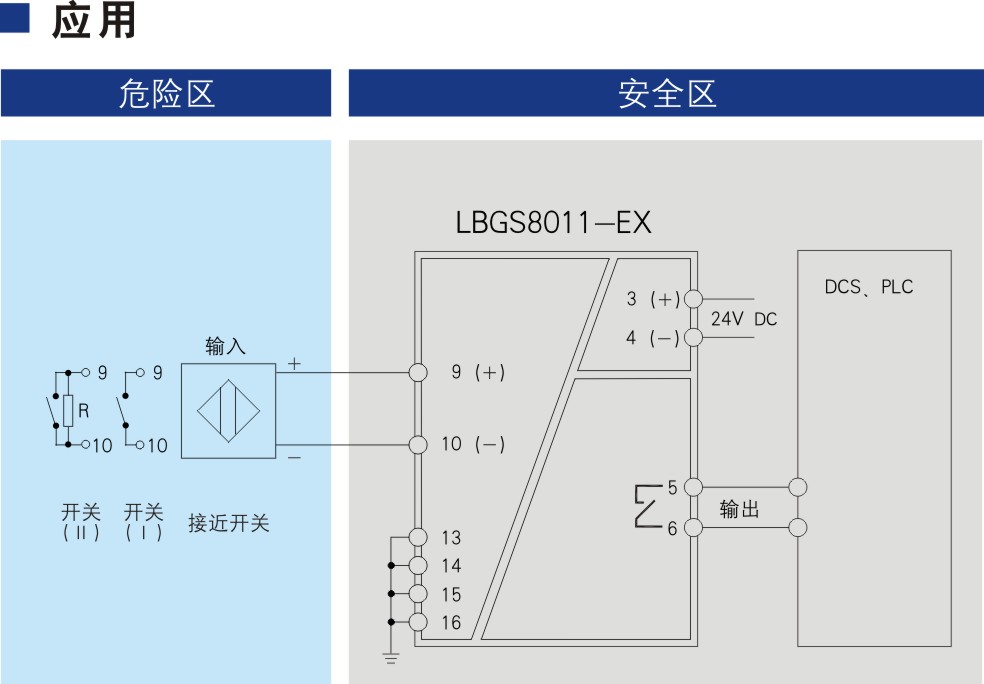

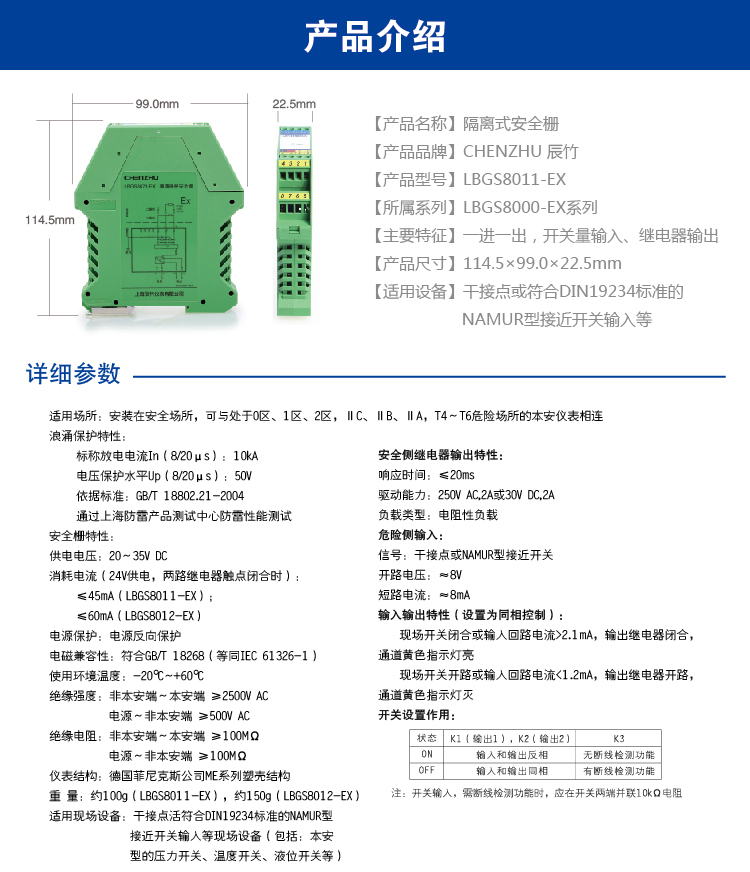

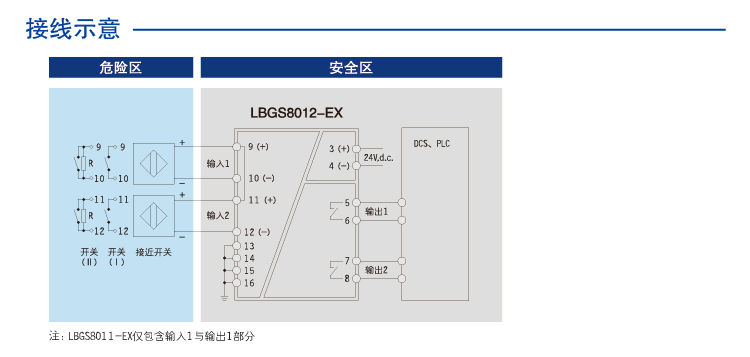

尺寸图 应用图 说明图
一进一出 开关量输入,继电器输出浪涌保护隔离式安全栅 一进一出 开关量输入,继电器输出浪涌保护隔离式安全栅 一进一出 开关量输入,继电器输出浪涌保护隔离式安全栅
基本参数
通道数 1进1出
响应时间 ≤20ms
绝缘强度 非本安端~本安端≥2500V AC,电源~非本安端≥500V AC
绝缘电阻 非本安端~本安端≥100MΩ,电源~非本安端≥100MΩ
电磁兼容性 符合IEC 61326-1(GB/T 18268)
防爆标志 [Ex ia Ga]ⅡC
重量 约100g
连接的现场设备 干接点或符合DIN19234标准的NAMUR型接近开关输入等,现场设备(包括:本安型的压力开关、温度开关、液位开关)
适用场所 0区;1区;2区;IIA;IIB;IIC;T4~T6
输入数据
输入信号 干接点;NAMUR型接近开关
开路电压 ≈8V
短路电流 ≈8mA
输出数据
驱动能力 250V AC,2A或30V DC,2A
负载类型 电阻性负载
输出信号 继电器
电源
供电电压(Ue) 20~35V DC
电源保护 电源反向保护
消耗电流 (24V供电,继电器触点闭合时) ≤40mA
供电方式 独立供电
电源连接方式 端子供电
尺寸
深度 114.5mm
高度 99.0mm
宽度 22.5mm
外壳
材料 PA
防护等级 IP20
阻燃等级 UL94/V0
颜色 绿
产品认证
认证 NEPSI
认证标准
NEPSI [Ex ia Ga] IIC 符合GB 3836.1、GB 3836.4、GB 3836.20

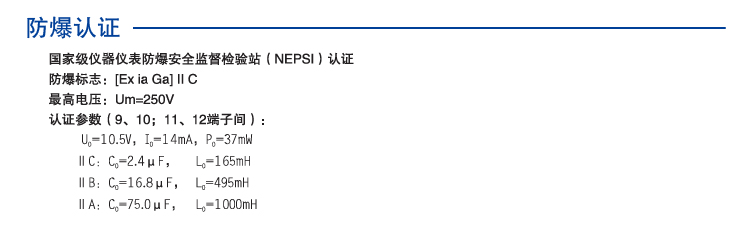

安全数据(EX)
最高电压Um 250V
最大输出电压Uo 10.5V(9,10端子间)
最大输出电流Io 14mA(9,10端子间)
最大输出功率Po 37mW(9,10端子间)
ⅡC 最大外部电感Lo 165mH(9,10端子间)
ⅡC 最大外部电容Co 2.4μF(9,10端子间)
ⅡB 最大外部电感Lo 495mH(9,10端子间)
ⅡB 最大外部电容Co 16.8μF(9,10端子间)
ⅡA 最大外部电感Lo 1000mH(9,10端子间)
ⅡA 最大外部电容Co 75.0μF(9,10端子间)
电涌保护特性
标称放电电流In(8/20us) 10kA
电压保护水平Up 50V
EMC数据
电快速瞬变脉冲群抗扰度 依据标准:IEC 61326-1;符合基本要求
浪涌(冲击)抗扰度 依据标准:IEC 61326-1;符合基本要求
射频电磁场辐射抗扰度 依据标准:IEC 61326-1;A级
静电放电抗扰度 依据标准:IEC 61326-1;A级
射频场感应的传导骚扰抗扰度 依据标准:IEC 61326-1;符合基本要求
使用环境
连续工作温度 -20℃~+60℃
贮存温度 -40℃~+80℃
相对湿度 10%~90%
环境要求 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应营销,空气中应不含有对铬、镍、银镀层起腐蚀作用的介质,应不含有易燃、易爆的物质
连接参数
刚性导线可用横截面范围 0.5~2.5mm²
柔性导线可用横截面范围 0.5~2.5mm²
最小导线横截面AWG 12
最大导线横截面AWG 24
剥线长度 8mm
螺纹 M3
连接方式 螺钉连接
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
安装
安装方式 DIN35mm导轨安装
其他参数
输入和输出特性 现场开关闭合或输入回路电流>2.1mA,输出继电器闭合, 通道黄色指示灯亮; 现场开关开路或输入回路电流<1.2mA,输出继电器开路, 通道黄色指示灯灭。
开关设置作用 开关输入,需断线检测功能时,应在开关两端并联 10kΩ电阻。
