一进三出 报警设定隔离式安全栅
GS8347-EX  一进三出 报警设定隔离式安全栅
一进三出 报警设定隔离式安全栅给危险区变送器提供隔离电源,并接受变送器产生的4~20mA(也可以接受4~20mA电流源信号),经AD采样送到单片机,单片机根据用户设定的量程、报警点、报警方式等参数,控制两个继电器报警输出和一路4~20mA电流或1~5V电压输出;5位LED数码管显示测量值。该产品需要独立供电,电源、输入和输出三隔离。
输入:
4~20mA
模拟量输出:
4~20mA
1~5V
RS-485输出:
继电器报警输出:
通道数:
一进三出
配电:
16V/20mA
电源连接方式:
24VDC 端子供电
特殊功能:

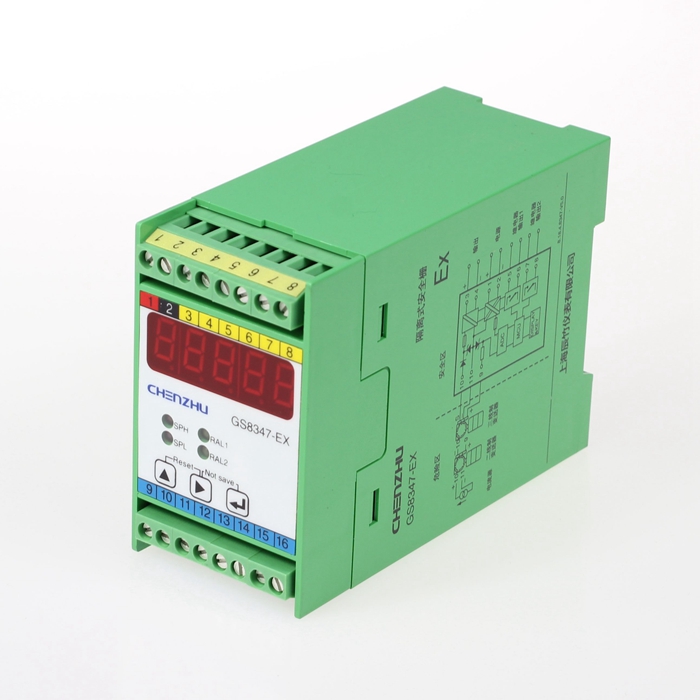

LED显示功能
GS8347-EX
Product details
Technichal Data
Download
contrast
enquire

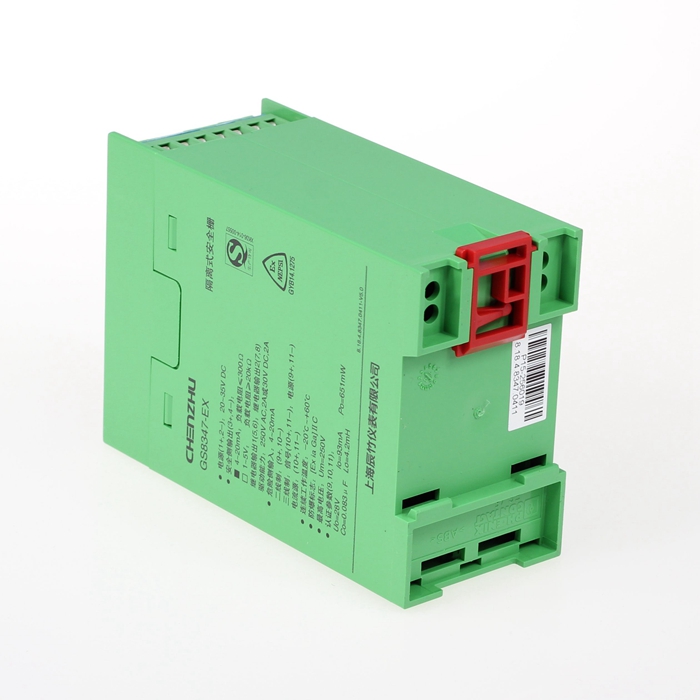

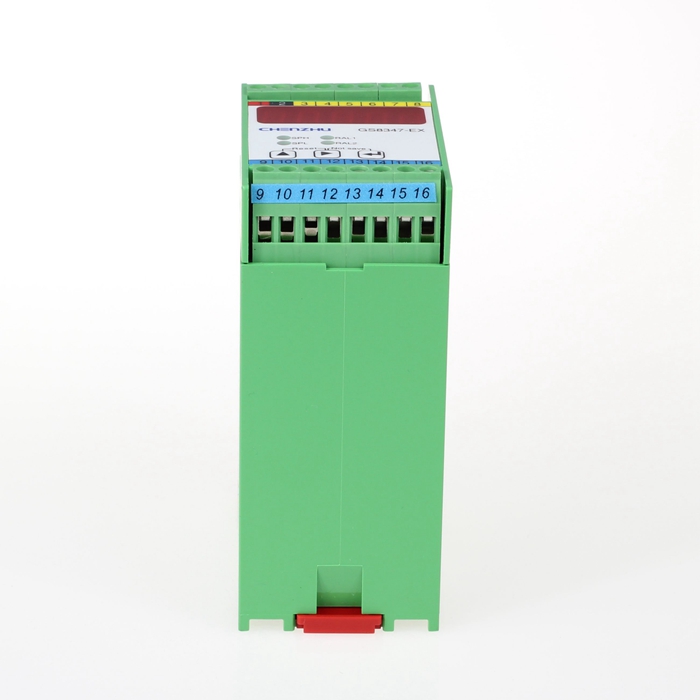

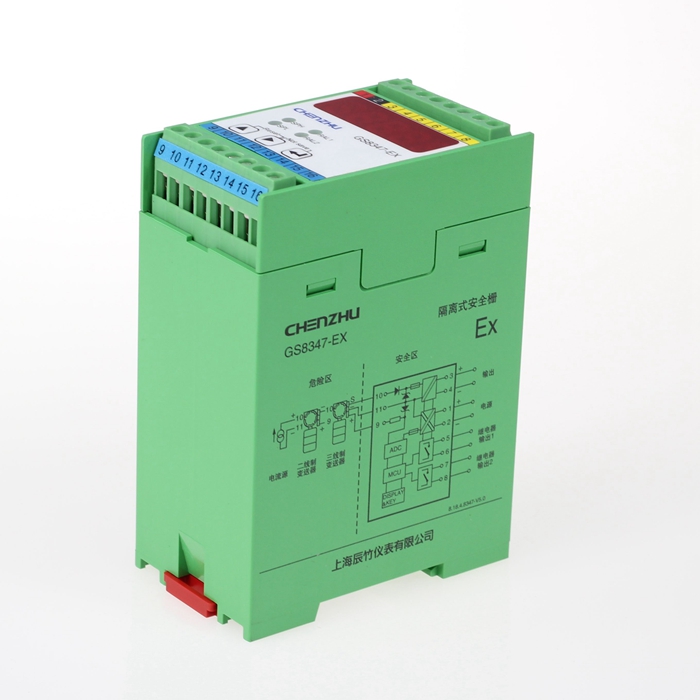

一进三出 报警设定隔离式安全栅

一进三出 报警设定隔离式安全栅

一进三出 报警设定隔离式安全栅

一进三出 报警设定隔离式安全栅



基本参数
输入数据
输出数据
电源
尺寸
外壳
产品认证
认证标准
安全数据(EX)
EMC数据
使用环境
连接参数
安装
Generate PDF
Technichal Data
基本参数
通道数 1进1出
温度漂移 0.005% F.S./℃
响应时间 ≤20ms
绝缘强度 非本安端~本安端≥2500V AC,电源~非本安端≥500V AC
绝缘电阻 非本安端~本安端≥100MΩ,电源~非本安端≥100MΩ
电磁兼容性 符合IEC 61326-1(GB/T 18268)
防爆标志 [Ex ia Ga]ⅡC [Ex iaD]
重量 约350g

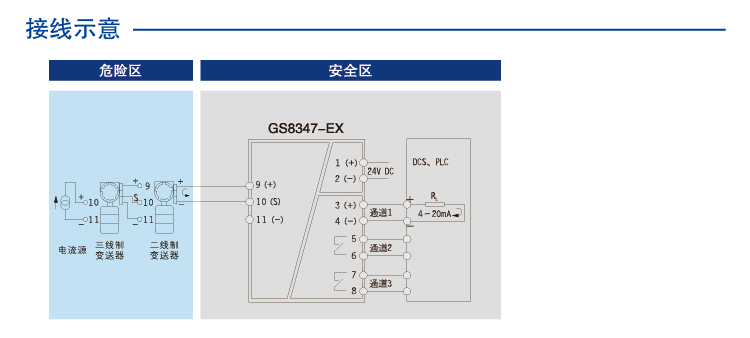

连接的现场设备 二线制变送器;三线制变送器;电流源信号
适用场所 0区;1区;2区;IIA;IIB;IIC;T4~T6
输出精度(20℃) 0.1% F.S.
输入数据
输入信号 4~20mA
配电电压 20mA时电压:≥16V
开路电压 ≤26V
输出数据
驱动能力 250V AC,2A或30V DC,2A
负载类型 电阻性负载
输出信号 4~20mA;1~5V
电流输出负载电阻 RL≤300Ω
电压输出负载电阻 RL≥20kΩ
电源
供电电压(Ue) 20~35V DC
电源保护 电源反向保护
消耗电流 ≤100mA(24V供电,20mA输出,继电器闭合时)
供电方式 独立供电
电源连接方式 端子供电

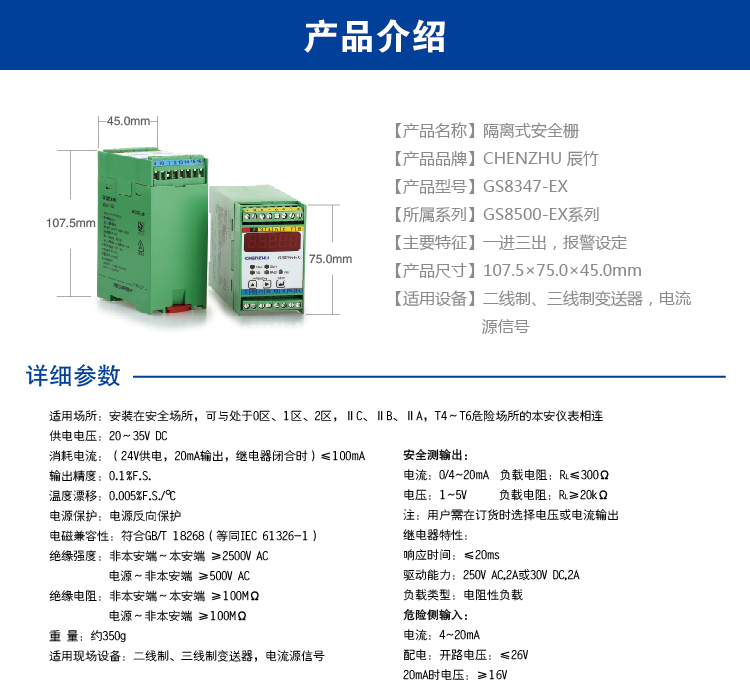

尺寸
深度 107.5mm
高度 75.0mm
宽度 45.0mm
外壳
品牌 德国菲尼克斯定制
材料 PC
防护等级 IP20
阻燃等级 UL94/V0
颜色 绿
产品认证
认证 NEPSI

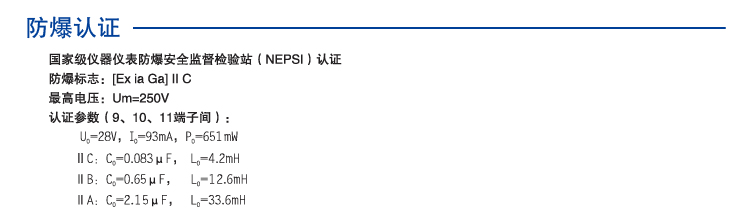

认证标准
NEPSI [Ex ia Ga] IIC 符合GB 3836.1、GB 3836.4、GB 3836.20 [Ex iaD] 符合GB 12476.1、GB 12476.4
安全数据(EX)
最高电压Um 250V
最大输出电压Uo 28V(9,10,11端子间)
最大输出电流Io 93mA(9,10,11端子间)
最大输出功率Po 651mW(9,10,11端子间)
ⅡC 最大外部电感Lo 4.2mH(9,10,11端子间)
ⅡC 最大外部电容Co 0.083μF(9,10,11端子间)
ⅡB 最大外部电感Lo 12.6mH(9,10,11端子间)
ⅡB 最大外部电容Co 0.65μF(9,10,11端子间)
ⅡA 最大外部电感Lo 33.6mH(9,10,11端子间)
ⅡA 最大外部电容Co 2.15μF (9,10,11端子间)
EMC数据
电快速瞬变脉冲群抗扰度 依据标准:IEC 61326-1;符合基本要求
浪涌(冲击)抗扰度 依据标准:IEC 61326-1;符合基本要求
射频电磁场辐射抗扰度 依据标准:IEC 61326-1;符合基本要求
静电放电抗扰度 依据标准:IEC 61326-1;符合基本要求
射频场感应的传导骚扰抗扰度 依据标准:IEC 61326-1;符合基本要求
使用环境
连续工作温度 -20℃~+60℃
贮存温度 -40℃~+80℃
相对湿度 10%~90%
环境要求 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响,空气中应不含有对铬、镍、银镀层起腐蚀作用的介质,应不含有易
连接参数
刚性导线可用横截面范围 0.5~2.5mm²
柔性导线可用横截面范围 0.5~2.5mm²
最小导线横截面AWG 12
最大导线横截面AWG 24
剥线长度 8mm
螺纹 M3
连接方式 螺钉连接
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
安装
安装方式 DIN35mm导轨安装
