二进二出 频率量输入隔离式安全栅
GS8552-EX.22  二进二出 频率量输入隔离式安全栅
12V配电,给危险区的现场仪表提供隔离电源,危险区仪表产生的频率信号通过安全栅隔离传输到安全侧输出,输入采用滞回比较电路,具有较高的抗干扰性能。该产品需要独立供电,电源、输入和输出三隔离。
通道数:
二进二出
输入:
电平/NPN晶体管/PNP晶体管
配电:
12V/20mA
5V/20mA
输出:
晶体管
5V电平
12V电平
供电方式:
24VDC
电源连接方式:
端子供电
导轨总线供电
GS8552-EX.22

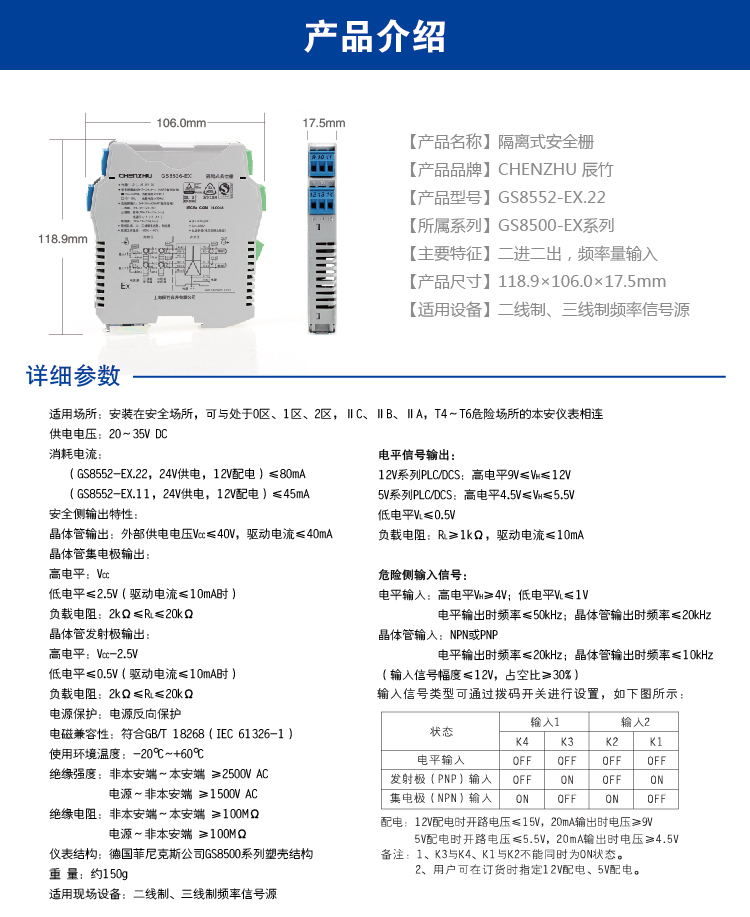

产品详情
产品参数
配件
下载
点击咨询
加入对比
加入询价单

二进二出 频率量输入隔离式安全栅

二进二出 频率量输入隔离式安全栅

二进二出 频率量输入隔离式安全栅

二进二出 频率量输入隔离式安全栅



二进二出 频率量输入隔离式安全栅


可插拔接线端子

二进二出 频率量输入隔离式安全栅


安装与拆卸











CHENZHU EPLAN GS8552-EX.22.edz

总线连接器 17.5mm产品适用
CZBPS-C-17.5GS8500-EX系列
总线连接器 17.5mm产品适用
适用于GS8500-EX/GS8200-EX系列隔离式安全栅中具有总线供电功能的17.5mm厚度产品。 需在订货时指定,并选择总线供电模块配套使用。 总线供电模块包括:1.总线连接器 2.总线连接器正向插头 3.总线连接器反向插头;
加入询价
总线连接器正向插头(GS8500-EX系列适用)
CZBPS-F1GS8500-EX系列
总线连接器正向插头(GS8500-EX系列适用)
适用于GS8500-EX系列隔离式安全栅具有总线供电可选功能的产品。 需在订货时指定,并选择总线供电模块配套使用。 总线供电模块包括:1.总线连接器;2.总线连接器正向插头;3.总线连接器反向插头
加入询价
总线连接器反向插头 (GS8500系列适用)
CZBPS-B1GS8500-EX系列
总线连接器反向插头 (GS8500系列适用)
适用于GS8500-EX系列隔离式安全栅中具有总线供电功能的产品。 需在订货时指定,并选择总线供电模块配套使用。 总线供电模块包括: 1.总线连接器正向插头;2.总线连接器反向插头;3.总线连接器
加入询价
图示
基本参数
输入数据
输出数据
电源
尺寸
外壳
产品认证
认证标准
安全数据(EX)
EMC数据
使用环境
连接参数
安装
其他参数
产品参数
图示

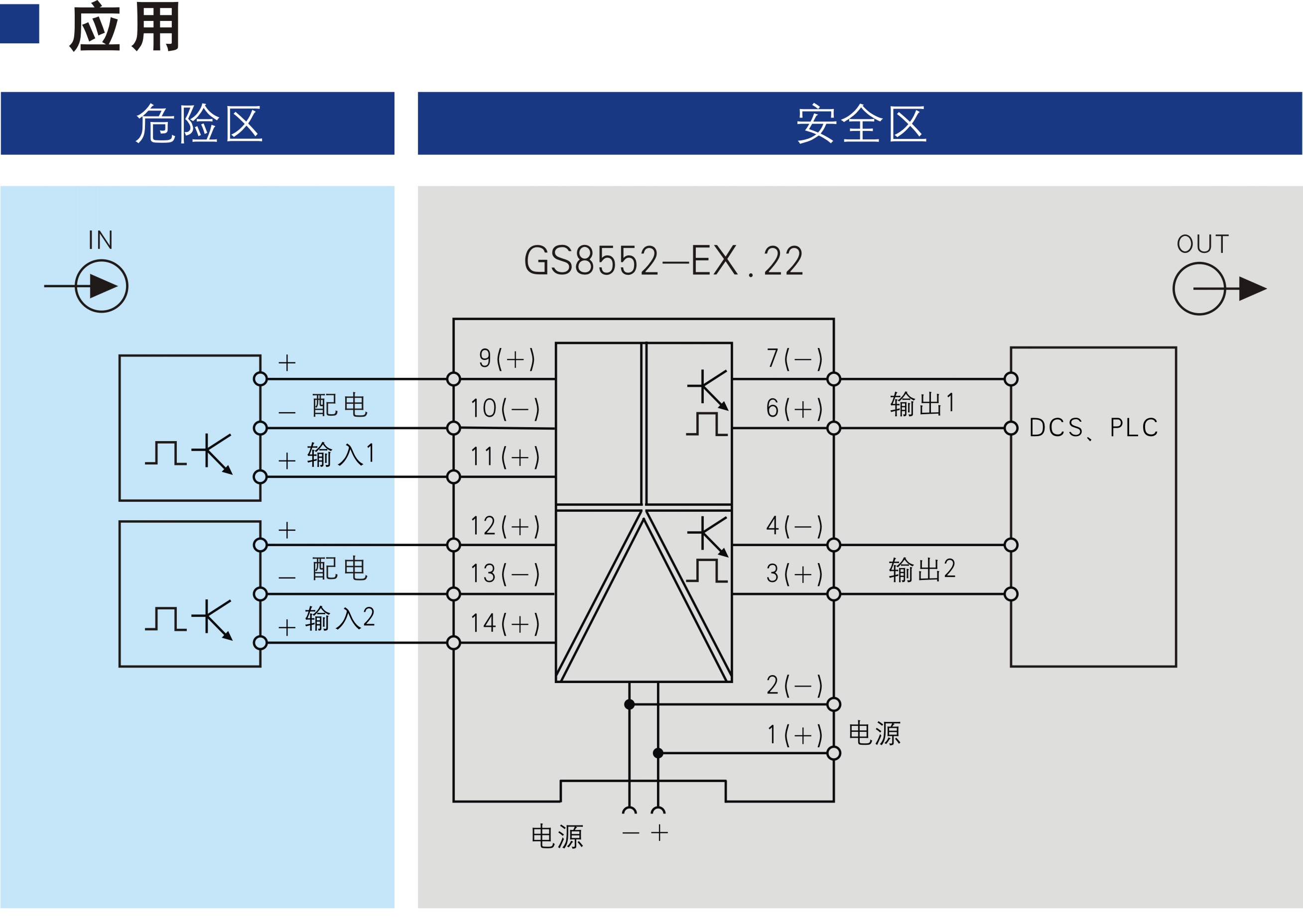

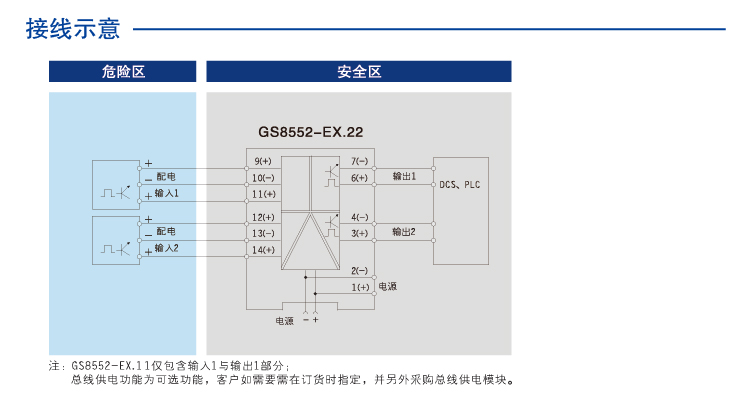

尺寸图 应用图 说明图
二进二出 频率量输入隔离式安全栅 二进二出 频率量输入隔离式安全栅 二进二出 频率量输入隔离式安全栅
基本参数
通道数 2进2出
绝缘强度 非本安端~本安端≥2500V AC,电源~非本安端≥1500V AC
绝缘电阻 非本安端~本安端≥100MΩ,电源~非本安端≥100MΩ
电磁兼容性 符合IEC 61326-1(GB/T 18268)
防爆标志 [Ex ia Ga]ⅡC; [Ex ia Da]ⅢC
重量 约150g
连接的现场设备 二线制频率信号源;三线制频率信号源
适用场所 安装在安全场所,可与最高处于0区 IIC,20区,IIIC 危险场所的本安仪表连接
输入数据
输入信号 NPN晶体管输入;PNP晶体管输入;电平信号输入
开路电压 12V配电时开路电压≤15V;5V配电时开路电压≤5.5V
配电电压 12V配电,20mA输出时电压≥9V;5V配电,20mA输出时电压≥4.5V
PNP / NPN晶体管 电平输出时频率≤20kHz;晶体管输出时频率≤10kHz
电平信号输入 高电平VH≥4V;低电平VL≤1V;电平输出时频率≤50kHz;晶体管输出时频率≤20kH
输出数据
输出信号 5V电平;12V电平;晶体管
晶体管输出 晶体管集电极输出:高电平Vcc低电平≤2.5V(驱动电流≤10mA时);晶体管发射极输出:高电平Vcc-2.5V低电平≤0.5V(驱动电流≤10mA时)注:“Vcc”指输出端外部供电电压,Vcc≤40V
电平信号输出 12V系列PLC,DCS高电平9V≤VH≤12V,5V系列PLC,DCS高电平4.5V≤VH≤5V,低电平VL≤0.5V
电源
供电电压(Ue) 20~35V DC
电源保护 电源反向保护
消耗电流 (24V供电,12V/20mA配电时)≤80mA
供电方式 独立供电
电源连接方式 端子供电;导轨供电
尺寸
深度 118.9mm
高度 106.0mm
宽度 17.5mm
外壳
品牌 德国菲尼克斯
材料 PC
防护等级 IP20
阻燃等级 UL94/V0
颜色
产品认证
认证 NEPSI
认证标准
CCC [Ex ia Ga]ⅡC, [Ex ia Da]ⅢC 符合GB/T 3836.1、GB/T 3836.4、GB 3836.20

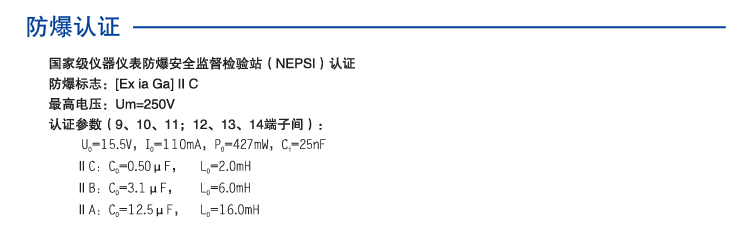

安全数据(EX)
最高电压Um 250V
最大输出电压Uo 15.5V(9,10,11;12,13,14端子间)
最大输出电流Io 110mA(9,10,11;12,13,14端子间)
最大输出功率Po 427mW(9,10,11;12,13,14端子间)
ⅡC 最大外部电感Lo 2.0mH(9,10,11;12,13,14端子间)
ⅡC 最大外部电容Co 0.50μF(9,10,11;12,13,14端子间)
ⅡB 最大外部电感Lo 6.0mH(9,10,11;12,13,14端子间)
ⅡB 最大外部电容Co 3.1μF(9,10,11;12,13,14端子间)
ⅡA 最大外部电感Lo 16.0mH(9,10,11;12,13,14端子间)
ⅡA 最大外部电容Co 12.5μF(9,10,11;12,13,14端子间)
最大内部等效电容Ci 25nF(9,10,11;12,13,14端子间)
EMC数据
电快速瞬变脉冲群抗扰度 依据标准:IEC 61326-1
浪涌(冲击)抗扰度 依据标准:IEC 61326-1
射频电磁场辐射抗扰度 依据标准:IEC 61326-1;符合基本要求
静电放电抗扰度 依据标准:IEC 61326-1
射频场感应的传导骚扰抗扰度 依据标准:IEC 61326-1;符合基本要求
使用环境
连续工作温度 -20℃~+60℃
贮存温度 -40℃~+80℃
相对湿度 10%~90%
环境要求 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响,空气中应不含有对铬、镍、银镀层起腐蚀作用的介质,应不含有易燃、易爆的物质;
连接参数
刚性导线可用横截面范围 0.5~2.5mm²
柔性导线可用横截面范围 0.5~2.5mm²
最小导线横截面AWG 12
最大导线横截面AWG 24
剥线长度 8mm
螺纹 M3
连接方式 螺钉连接
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
安装
安装方式 DIN35mm导轨安装
其他参数
开关设置作用 输入信号的类型(电平、晶体管)可以通过开关K1-K4的设置改变。
