一进三出 温度传感器输入,RS485、继电器输出报警设定隔离式安全栅
GS8272-EX.MR  一进三出 温度传感器输入,RS485、继电器输出报警设定隔离式安全栅
温度传感器输入,继电器、RS485输出报警设定隔离栅。将危险侧的热电阻、热电偶信号转换成数字信号通过RS485信号输出,采用MODBUS-RTU协议组成网络。它具有报警设定功能,可根据用户设定报警点由继电器报警输出。通讯和电源可选择导轨或端子连接方式。
输入:
热电阻PT100
热电阻Cu50
热电阻Cu100
热电偶T
热电偶E
热电偶J
热电偶K
热电偶N
热电偶R
热电偶S
热电偶B
模拟量输出:
RS-485输出:
继电器报警输出:
通道数:
一进三出
电源连接方式:
24VDC 端子供电
24VDC 导轨总线供电
GS8272-EX.MR
Product details
Technichal Data
Accessories
Download
contrast
enquire

一进三出 温度传感器输入,RS485、继电器输出报警设定隔离式安全栅

一进三出 温度传感器输入,RS485、继电器输出报警设定隔离式安全栅

一进三出 温度传感器输入,RS485、继电器输出报警设定隔离式安全栅

一进三出 温度传感器输入,RS485、继电器输出报警设定隔离式安全栅

一进三出 温度传感器输入,RS485、继电器输出报警设定隔离式安全栅

一进三出 温度传感器输入,RS485、继电器输出报警设定隔离式安全栅


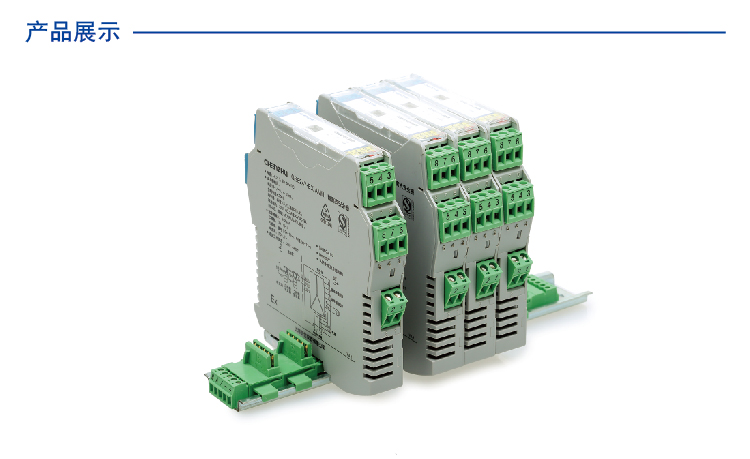

可插拔接线端子

一进三出 温度传感器输入,RS485、继电器输出报警设定隔离式安全栅


安装与拆卸




总线连接器 17.5mm产品适用
CZBPS-C-17.5  总线连接器 17.5mm产品适用
适用于GS8500-EX/GS8200-EX系列隔离式安全栅中具有总线供电功能的17.5mm厚度产品。 需在订货时指定,并选择总线供电模块配套使用。 总线供电模块包括:1.总线连接器 2.总线连接器正向插头 3.总线连接器反向插头;
Enquire
总线连接器反向插头(GS8200-EX系列适用)
CZBPS-B2  总线连接器反向插头(GS8200-EX系列适用)
适用于GS8200-EX系列隔离式安全栅产品。 需在订货时指定,并选择总线供电模块配套使用。 总线供电模块包括:1.总线连接器;2.总线连接器正向插头;3.总线连接器反向插头
Enquire
总线连接器正向插头(GS8200-EX系列适用)
CZBPS-F2  总线连接器正向插头(GS8200-EX系列适用)
适用于GS8500-EX系列隔离式安全栅具有总线供电可选功能的产品。 需在订货时指定,并选择总线供电模块配套使用。 总线供电模块包括:1.总线连接器;2.总线连接器正向插头;3.总线连接器反向插头
Enquire
基本参数
输入数据
输出数据
电源
尺寸
外壳
产品认证
认证标准
安全数据(EX)
EMC数据
使用环境
连接参数
安装
其他参数
Generate PDF
Technichal Data

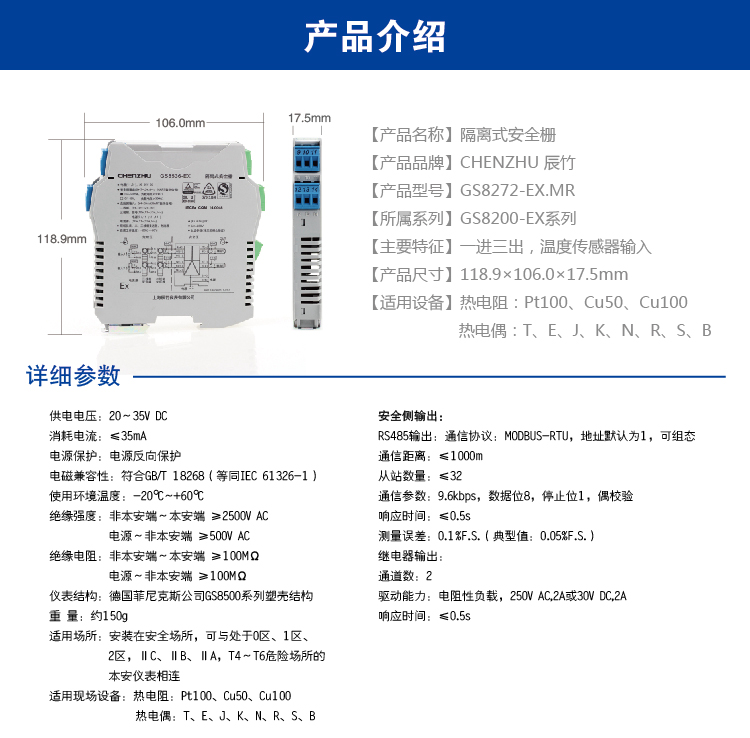

基本参数
通道数 1进3出
响应时间 RS485输出:≤0.5s;继电器输出:≤0.5s
绝缘强度 非本安端~本安端 ≥2500V AC,电源~非本安端≥500V AC
绝缘电阻 非本安端~本安端 ≥100MΩ,电源~非本安端≥100MΩ
电磁兼容性 符合IEC 61326-1(GB/T 18268)
防爆标志 [Ex ia Ga]ⅡC [Ex iaD]
重量 约150g
连接的现场设备 热电阻;热电偶
适用场所 0区;1区;2区;IIA;IIB;IIC;T4~T6
输入数据

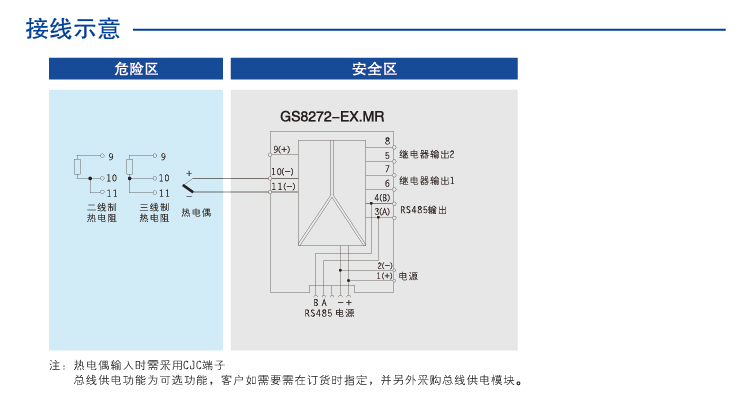

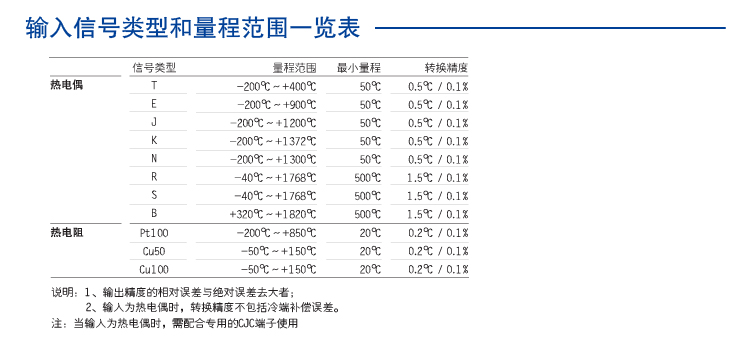

输入信号 Pt100/Cu50/Cu100 热电阻;T/E/J/K/N/R/S/B 热电偶
输出数据
驱动能力 继电器:250VAC,2A或30VDC,2A,RS485输出:最多可带32个收发器
负载类型 电阻性负载
输出信号 RS485输出;继电器输出
报警电流 继电器1:输出电流<3.8mA; 继电器2:输出电流>20.8mA
电源
供电电压(Ue) 20~35V DC
电源保护 电源反向保护
消耗电流 ≤35mA
供电方式 独立供电
电源连接方式 导轨总线供电;端子供电
尺寸
深度 118.9mm
高度 106.0mm
宽度 17.5mm
外壳
品牌 德国菲尼克斯公司定制
材料 PC
防护等级 IP20
阻燃等级 UL94/V0
颜色
产品认证
认证 NEPSI
认证标准
NEPSI [Ex ia Ga] IIC 符合GB 3836.1、GB 3836.4、GB 3836.20 [Ex iaD] 符合GB 12476.1、GB 12476.4
安全数据(EX)
最高电压Um 250V
最大输出电压Uo 6.6V(9,10,11端子间)
最大输出电流Io 5mA(9,10,11端子间)
最大输出功率Po 9mW(9,10,11端子间)
ⅡC 最大外部电感Lo 100mH(9,10,11端子间)
ⅡC 最大外部电容Co 22μF(9,10,11端子间)
ⅡB 最大外部电感Lo 300mH(9,10,11端子间)
ⅡB 最大外部电容Co 66μF(9,10,11端子间)
ⅡA 最大外部电感Lo 800mH(9,10,11端子间)
ⅡA 最大外部电容Co 176μF(9,10,11端子间)
EMC数据
电快速瞬变脉冲群抗扰度 依据标准:IEC 61326-1;A级
浪涌(冲击)抗扰度 依据标准:IEC 61326-1;B级
射频电磁场辐射抗扰度 依据标准:IEC 61326-1;符合基本要求
静电放电抗扰度 依据标准:IEC 61326-1;A级
射频场感应的传导骚扰抗扰度 依据标准:IEC 61326-1;符合基本要求
使用环境
连续工作温度 -20℃~+60℃
贮存温度 -40℃~+80℃
相对湿度 10%~90%
环境要求 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响,空气中应不含有对铬、镍、银镀层起腐蚀作用的介质,应不含有易
连接参数
刚性导线可用横截面范围 0.5~2.5mm²
柔性导线可用横截面范围 0.5~2.5mm²
最小导线横截面AWG 12
最大导线横截面AWG 24
剥线长度 8mm
螺纹 M3
连接方式 螺钉连接
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
安装
安装方式 DIN35mm导轨安装
其他参数
冷端补偿精度 ±1℃(-20℃~+60℃)
通信距离 ≤1000m
