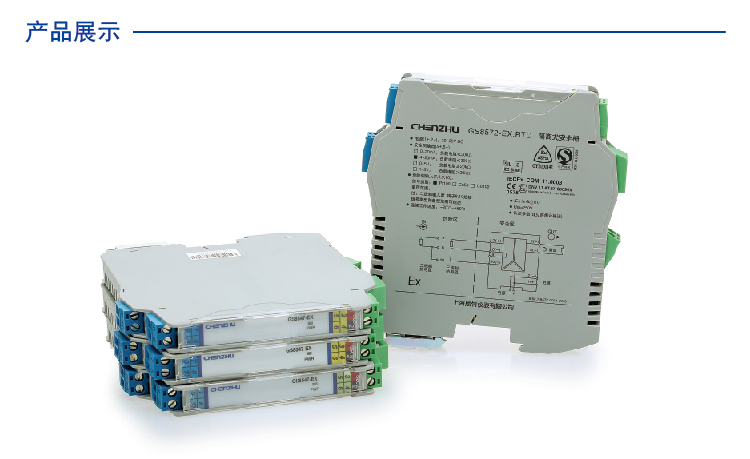

一进二出 电位器输入隔离式安全栅
GS8576-EX.R  一进二出 电位器输入隔离式安全栅
隔离式安全栅,将现场的热电阻、热电偶、毫伏信号、电位器信号转换成0/4~20mA的电流信号或0~5V电压信号,从危险区隔离传送到安全区。它具有冷端补偿功能,是智能型的,可通过计算机对热电阻、热电偶、电位器的分度号、量程范围等进行组态。该产品需要独立供电,电源、输入和输出的三隔离。
通道数:
一进二出
输入:
电位器0-5kΩ
电位器0-10kΩ
输出:
0~20mA
4~20mA
0~5V
1~5V
供电方式:
24VDC
电源连接方式:
端子供电
导轨总线供电
GS8576-EX.R
Product details
Technichal Data
Accessories
Download
contrast
enquire

一进二出 电位器输入隔离式安全栅

一进二出 电位器输入隔离式安全栅

一进二出 电位器输入隔离式安全栅

一进二出 电位器输入隔离式安全栅



一进二出 电位器输入隔离式安全栅


可插拔接线端子

一进二出 电位器输入隔离式安全栅


安装与拆卸








GS8500-EX系列隔离式安全栅温度类产品组态演示

总线连接器 17.5mm产品适用
CZBPS-C-17.5  总线连接器 17.5mm产品适用
适用于GS8500-EX/GS8200-EX系列隔离式安全栅中具有总线供电功能的17.5mm厚度产品。 需在订货时指定,并选择总线供电模块配套使用。 总线供电模块包括:1.总线连接器 2.总线连接器正向插头 3.总线连接器反向插头;
Enquire
总线连接器正向插头(GS8500-EX系列适用)
CZBPS-F1  总线连接器正向插头(GS8500-EX系列适用)
适用于GS8500-EX系列隔离式安全栅具有总线供电可选功能的产品。 需在订货时指定,并选择总线供电模块配套使用。 总线供电模块包括:1.总线连接器;2.总线连接器正向插头;3.总线连接器反向插头
Enquire
总线连接器反向插头 (GS8500系列适用)
CZBPS-B1  总线连接器反向插头 (GS8500系列适用)
适用于GS8500-EX系列隔离式安全栅中具有总线供电功能的产品。 需在订货时指定,并选择总线供电模块配套使用。 总线供电模块包括: 1.总线连接器正向插头;2.总线连接器反向插头;3.总线连接器
Enquire
图示
基本参数
输入数据
输出数据
电源
尺寸
外壳
产品认证
认证标准
安全数据(EX)
EMC数据
使用环境
连接参数
安装
Generate PDF
Technichal Data
图示

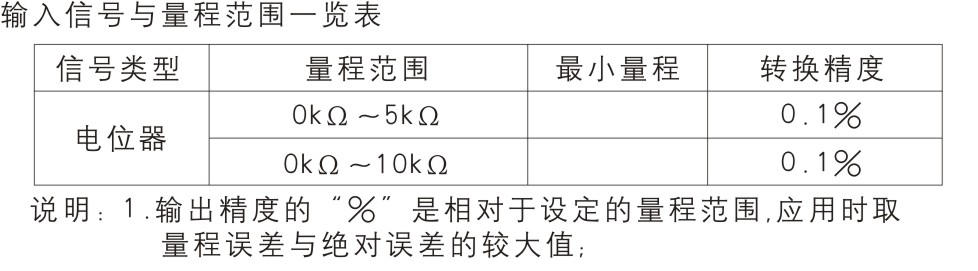

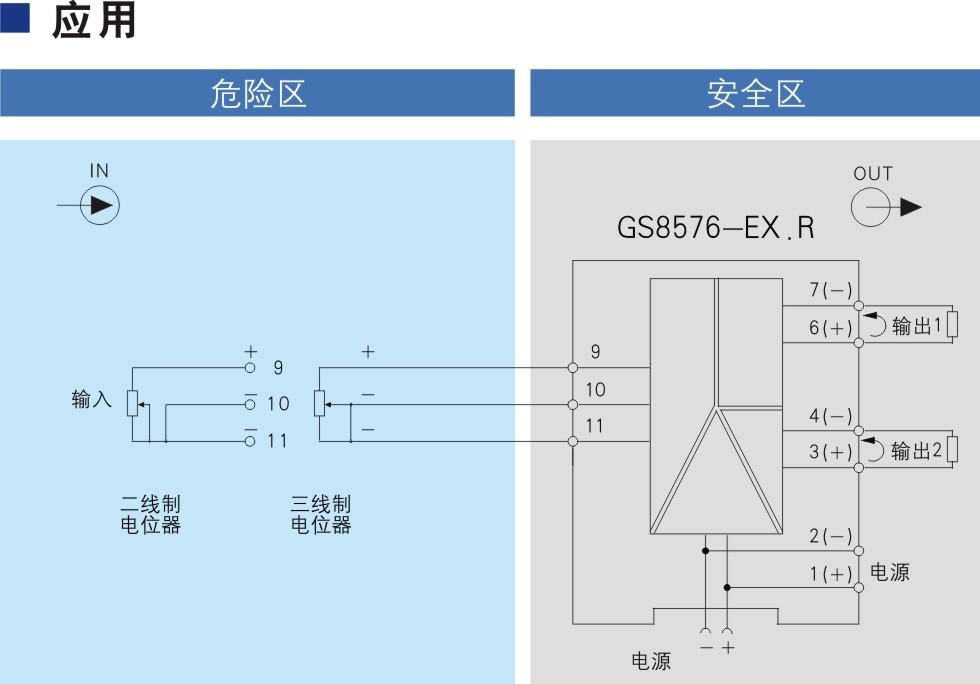

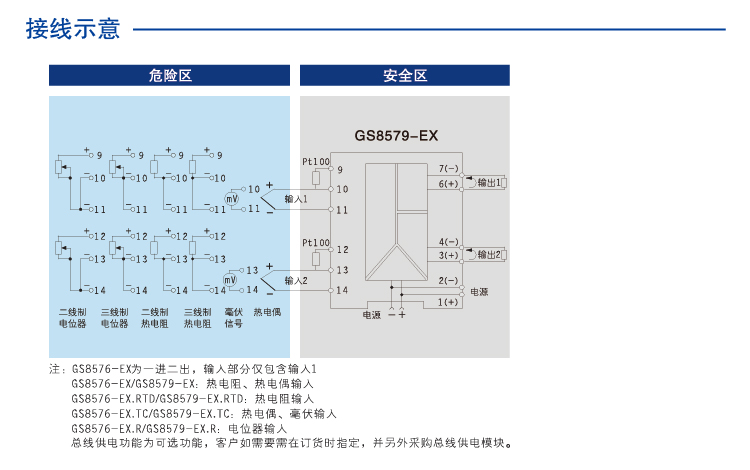

尺寸图 应用图 说明图
一进二出 电位器输入隔离式安全栅 一进二出 电位器输入隔离式安全栅 一进二出 电位器输入隔离式安全栅

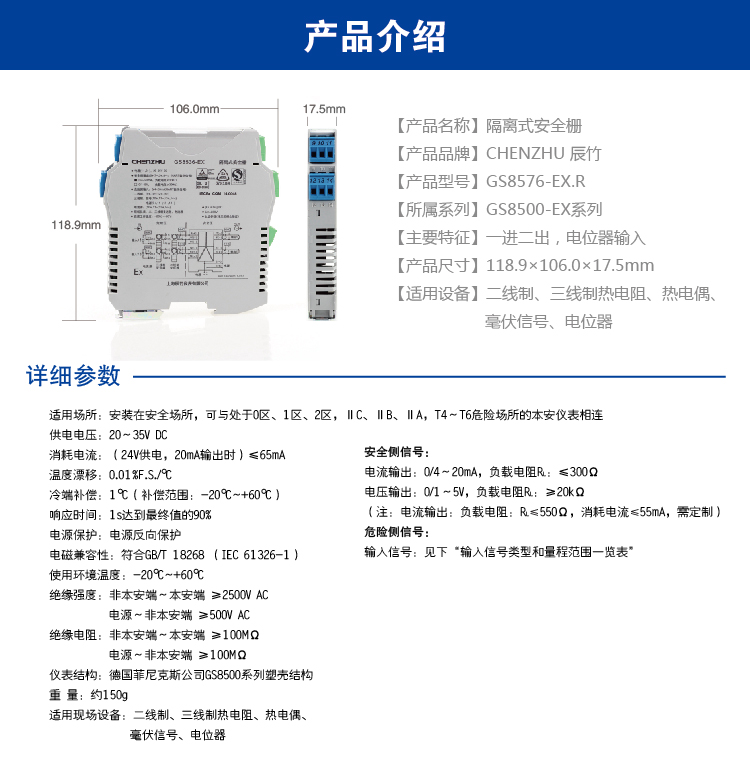

基本参数
通道数 1进2出
温度漂移 0.01%F.S./℃
响应时间 1s达到最终值的90%
绝缘强度 非本安端~本安端 ≥2500V AC,电源~非本安端≥500V AC
绝缘电阻 非本安端~本安端 ≥100MΩ,电源~非本安端≥100MΩ
电磁兼容性 符合IEC 61326-1(GB/T 18268)

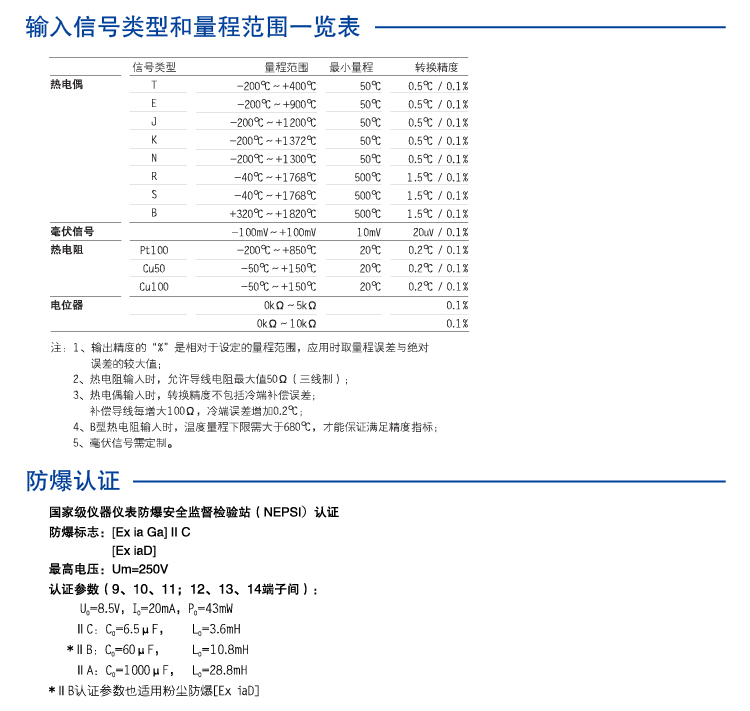

防爆标志 [Ex ia Ga]IIC [Ex iaD]
重量 约150g
连接的现场设备 电位器
