一进一出 热电偶、毫伏信号输入隔离式安全栅(回路供电)
GS8577-EX.TC  一进一出 热电偶、毫伏信号输入隔离式安全栅(回路供电)
回路供电型隔离式安全栅,将现场的热电阻、热电偶、毫伏信号、电位器信号转换成0/4~20mA的电流信号或0~5V电压信号,从危险区隔离传送到安全区。它具有冷端补偿功能,是智能型的,可通过计算机对热电阻、热电偶、电位器的分度号、量程范围等进行组态。
通道数:
一进一出

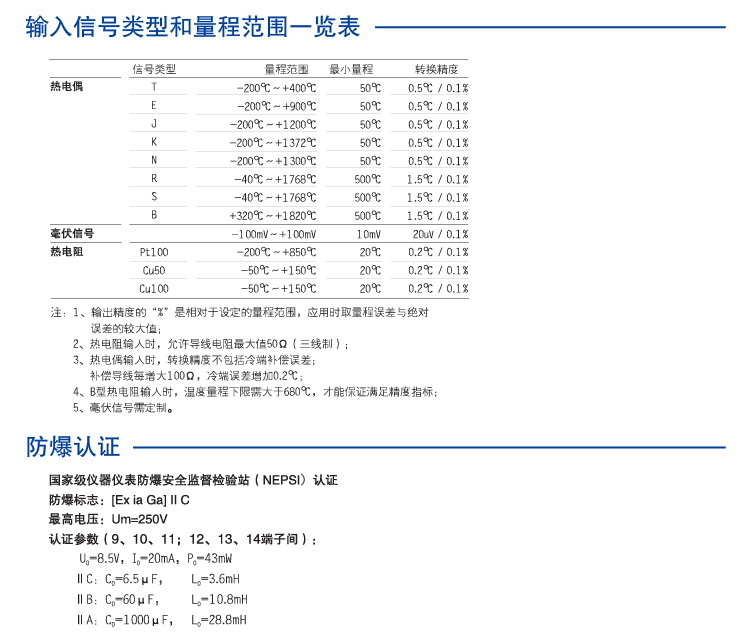

输入:
热电偶T型
热电偶E型
热电偶J型
热电偶K型
热电偶N型
热电偶R型
热电偶S型
热电偶B型
输出:
4~20mA(无源)
供电方式:
回路供电
电源连接方式:
端子供电
GS8577-EX.TC
Product details
Technichal Data
Download
contrast
enquire

一进一出 热电偶、毫伏信号输入隔离式安全栅(回路供电)

一进一出 热电偶、毫伏信号输入隔离式安全栅(回路供电)

一进一出 热电偶、毫伏信号输入隔离式安全栅(回路供电)

一进一出 热电偶、毫伏信号输入隔离式安全栅(回路供电)



一进一出 热电偶、毫伏信号输入隔离式安全栅(回路供电)

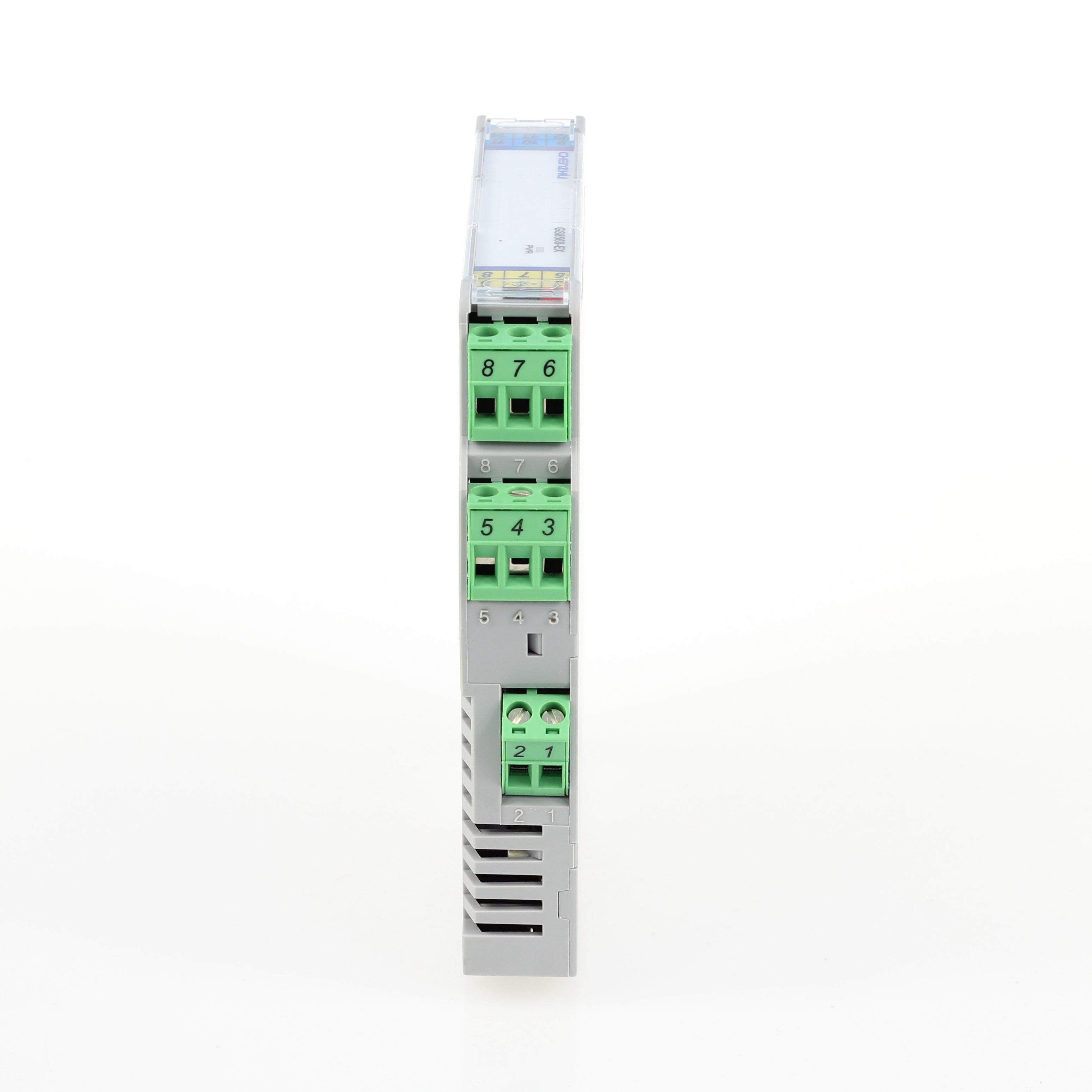

可插拔接线端子

一进一出 热电偶、毫伏信号输入隔离式安全栅(回路供电)


安装与拆卸








GS8500-EX系列隔离式安全栅温度类产品组态演示

图示
基本参数
输入数据
输出数据
电源
尺寸
外壳
产品认证
认证标准
安全数据(EX)
EMC数据
使用环境
连接参数
安装
其他参数
Generate PDF
Technichal Data
图示

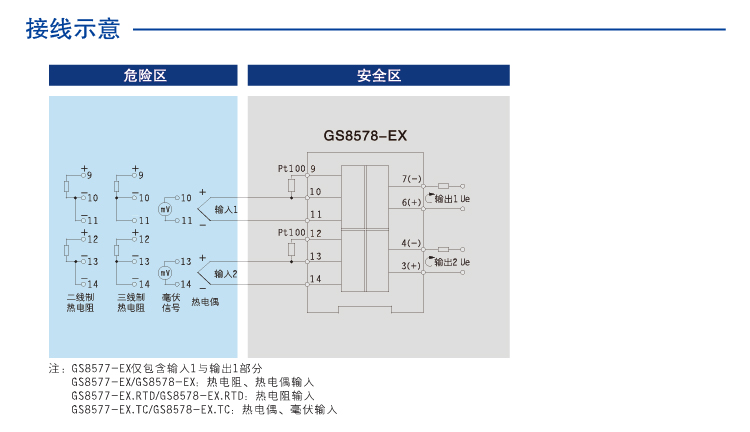

尺寸图 应用图 说明图
