二进二出
0~1AAC
0~5AAC
0~10AAC
0~20mA(无源)
4~20mA(无源)
回路供电

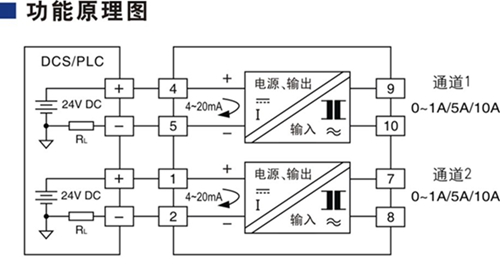

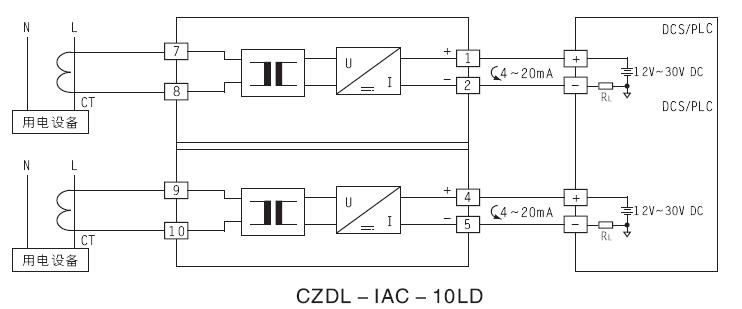

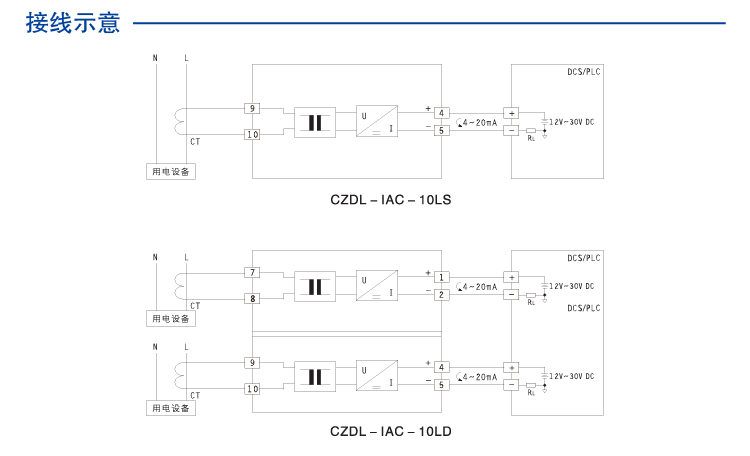

| 尺寸图 | 说明图 | 接线图 |
|
|
|
| 通道数 | 2 |
| 输出精度（20°C） | 0.5% F.S. |
| 温度漂移 | 0.02% F.S./℃ |
| 响应时间 | 330ms达到最终值的90% |
| 绝缘强度 | 输入～输出、电源端 4000V AC,50Hz,1min电源端～输出 1500V AC,50Hz,1min |
| 电磁兼容性 | 符合IEC 61326-1(GB/T 18268) |
| 重量 | 约75g |
| 输入信号 | 0～1A AC;0～5A AC;0～10A AC |
| 输入阻抗 | <5mΩ |
| 最大输入电流（Imax） | 1.2×In(持续);2×In(1分钟) |
| 输入频率范围 | 40Hz～400Hz(正弦) |
| 输出信号 | 0～20mA;4～20mA |
| 最大输出电流 | 30mA |
| 电流输出负载电阻 | (Ui-12)/0.02 |
| 供电电压（Ue） | 12～30V DC(Ui) |
| 电源连接方式 | 接线端子 |
| 深度 | 65.5mm |
| 高度 | 99.0mm |
| 宽度 | 22.5mm |
| 材料 | PC |
| 防护等级 | IP20 |
| 阻燃等级 | UL94/V0 |
| 颜色 | 灰 |
| 电快速瞬变脉冲群抗扰度 | 依据标准 :IEC 61326-1;符合基本要求 |
| 静电放电抗扰度 | 依据标准 :IEC 61326-1;符合基本要求 |
| 浪涌(冲击)抗扰度 | 依据标准 :IEC 61326-1;符合基本要求 |
| 射频电磁场辐射抗扰度 | 依据标准 :IEC 61326-1;符合基本要求 |
| 静电放电抗扰度 | 依据标准 :IEC 61326-1;符合基本要求 |
| 射频场感应的传导骚扰抗扰度 | 依据标准 :IEC 61326-1;符合基本要求 |
| 低频共模传导 | 依据标准 :IEC 61326-1;符合基本要求 |
| 连续工作温度 | -20℃~+60℃ |
| 贮存温度 | -40℃~+80℃ |
| 相对湿度 | 10%~90% |
| 环境要求 | 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应营销，空气中应不含有对铬、镍、银镀层起腐蚀作用的介质，应不含有易燃、易爆的物质 |
| 刚性导线可用横截面范围 | 0.5~2.5mm² |
| 柔性导线可用横截面范围 | 0.5~2.5mm² |
| 最小导线横截面AWG | 12 |
| 最大导线横截面AWG | 24 |
| 剥线长度 | 8mm |
| 螺纹 | M3 |
| 连接方式 | 螺钉连接 |
| 最小紧固扭矩 | 0.5 Nm |
| 最大紧固扭矩 | 0.6 Nm |
| 安装方式 | DIN35mm导轨安装 |
