特征 | HART通信 |
通道数 | 1 |
温度漂移 | 0.01%F.S./℃ |
响应时间 | 700ms达到最终值的90% |
绝缘强度 | 1500V AC,1分钟(输入、输出之间) |
绝缘电阻 | ≥100MΩ;500V DC(输入、输出之间) |
电磁兼容性 | 符合IEC 61326-1(GB/T 18268) |
重量 | 约45g |
输入信号 | 热电偶:T,E,J,K,N,R,S,B;毫伏信号 |
输出电流 | 4~20mA |
电流输出负载电阻 | RL≤(Ue-12)/0.021Ω |
报警指示 | 下限溢出报警,输出电流3.6mA;上限溢出,输出电流20.8mA;短路报警,输出电流3.5mA; 断线报警,输出电流23mA |
供电电压(Ue) | 12~30V DC |
供电方式 | 回路供电 |

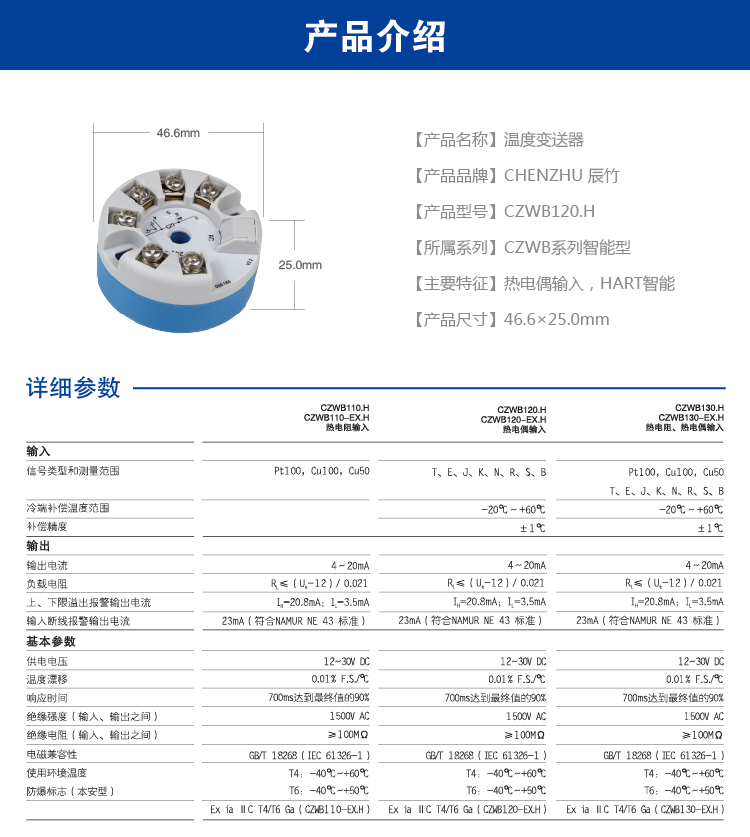

深度 | 46.6mm |
宽度 | 25.0mm |
材料 | PC |
防护等级 | IP20 |
阻燃等级 | UL94/V0 |
颜色 | 蓝 |
电快速瞬变脉冲群抗扰度 | 依据标准:IEC 61326-1;B级 |
浪涌(冲击)抗扰度 | 依据标准:IEC 61326-1;B级 |
射频电磁场辐射抗扰度 | 依据标准:IEC 61326-1;符合基本要求 |
静电放电抗扰度 | 依据标准:IEC 61326-1;符合基本要求 |
射频场感应的传导骚扰抗扰度 | 依据标准:IEC 61326-1;符合基本要求 |
低频共模传导 | 依据标准:IEC 61326-1;符合基本要求 |
连续工作温度 | -40℃~+85℃ |
贮存温度 | -40℃~+85℃ |
相对湿度 | 10%~90% |
环境要求 | 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应营销,空气中应不含有对铬、镍、银镀层起腐蚀作用的介质,应不含有易燃、易爆的物质 |
测量范围最终值的典型偏差三 | A级 |
刚性导线可用横截面范围 | 0.5~2.5mm² |
柔性导线可用横截面范围 | 0.5~2.5mm² |
最小导线横截面AWG | 12 |
最大导线横截面AWG | 24 |
剥线长度 | 8mm |
螺纹 | M4 |
连接方式 | 螺钉连接 |
最小紧固扭矩 | 0.5 Nm |
最大紧固扭矩 | 0.6 Nm |
冷端补偿精度 | ±1℃(补偿范围:-20℃~+60℃) |
