一进二出 频率转换隔离器
CZ3055  一进二出 频率转换隔离器

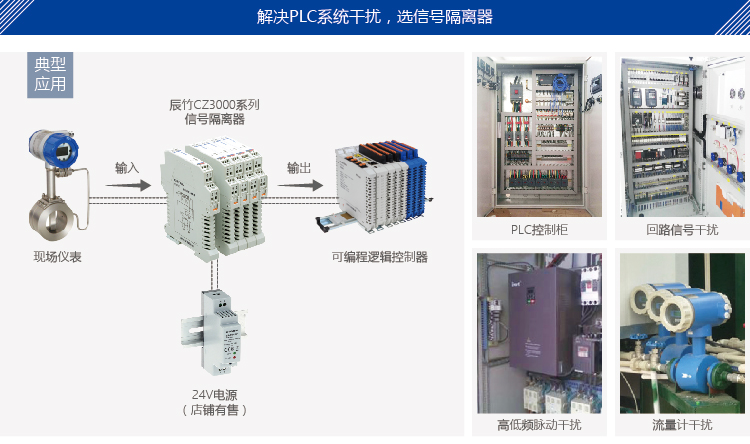

频率转换隔离器,将现场的频率信号根据用户设定的量程线性转换成4~20mA(或0~20mA),从现场隔离传输到控制室输出。该产品具有一路继电器报警输出。该产品需要独立供电,电源、输入和输出三隔离。
通道数:
一进二出
输入:
频率(0.1~100kHz)
输出:
0~20mA 继电器
4~20mA 继电器
0~5V 继电器
1~5V 继电器
供电电压:
24VDC
继电器报警输出:
CZ3055
Product details
Technichal Data
Download
contrast
enquire

一进二出 频率转换隔离器

一进二出 频率转换隔离器


一进二出 频率转换隔离器


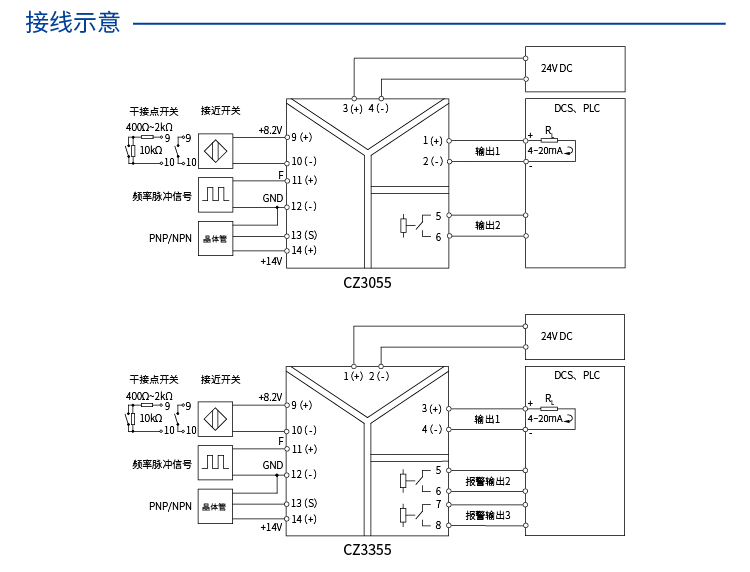

可插拔接线端子

一进二出 频率转换隔离器


安装与拆卸


一进二出 频率转换隔离器

一进二出 频率转换隔离器

一进二出 频率转换隔离器


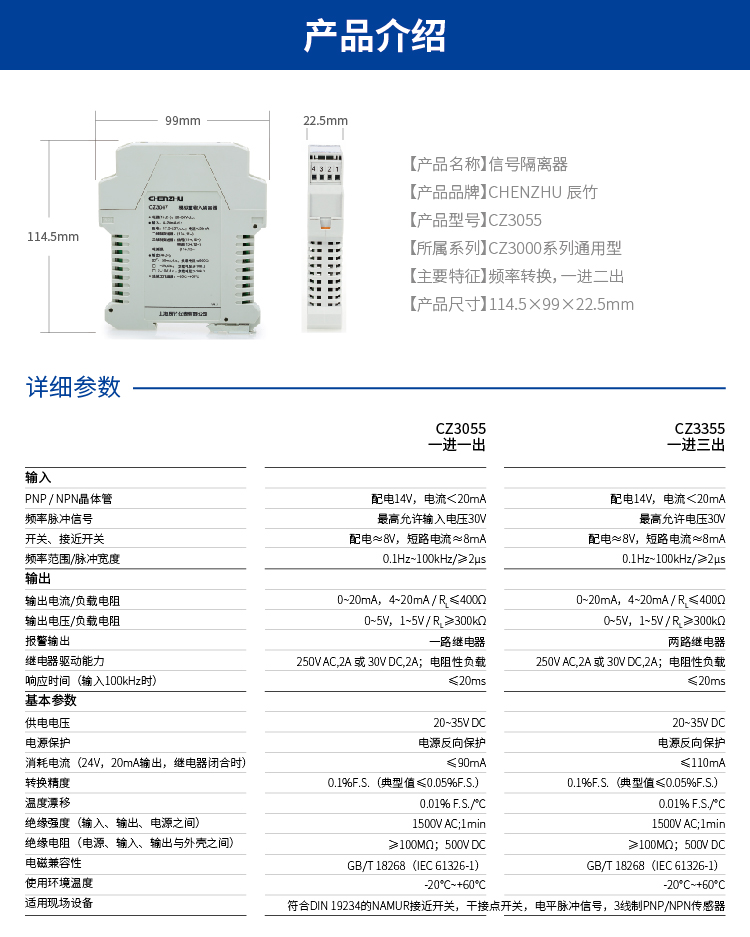

基本参数
输入数据
输出数据
电源
尺寸
外壳
EMC数据
使用环境
连接参数
安装
Generate PDF
Technichal Data
基本参数
通道数 一进二出
绝缘强度 1500V AC,1分钟(电源、输入、输出之间)
绝缘电阻 ≥100MΩ;500V DC (电源、输入、输出与外壳之间)
电磁兼容性 符合IEC 61326-1(GB/T 18268)
重量 约150g
连接的现场设备 符合DIN19234的NAMUR接近开关、干接点开关等现 场设备(包括:本安型的压力开关、温度开关和液位开关等); 电平
温度漂移 0.01% F.S./℃
转换精度(20℃) 0.1% F.S.
输入数据
输入信号 PNP;NPN;频率信号;接近开关;干接点开关
输入设备 三线制PNP/NPN传感器信号;频率信号;接近开关;干接点开关
输入频率范围 三线制PNP/NPN传感器信号;0.1Hz~100kHz;频率信号:0.1Hz~100kHz;接近开关;干接点开关:0.
脉冲宽度 ≥2μs
开关、接近开关 配电电压:≈8V; 短路电流:≈8mA;输入频率:0.1Hz~100kHz
频率脉冲信号 输入频率:0.1Hz~100kHz;最高允许输入电压:30Vp-p
PNP/NPN晶体管 三线制PNP/NPN传感器输出:传感器配电:14V, 电流:<20mA;输入频率:0.1Hz~100kHz
输入阻抗 接近开关、干接点开关输入:≈8mA
短路电流 接近开关、干接点开关输入:≈8mA
输出数据
报警指示 H指示灯:输入信号高于报警高位值(含死区值)时亮; L指示:输入信号低于报警低位值(含死区值)时亮; H、L指示灯同时亮
电压输出负载电阻 ≥300kΩ
电流输出负载电阻 ≤400Ω
负载类型 电阻负载
电源
供电电压(Ue) 20~35V DC
消耗电流 (24V供电,20mA输出、继电器闭合时)≤90mA
供电方式 独立供电
电源连接方式 端子供电
尺寸
深度 114.5mm
高度 99.0mm
宽度 22.5mm
外壳
材料 PA
防护等级 IP20
阻燃等级 UL94/V0
颜色
EMC数据
电快速瞬变脉冲群抗扰度 依据标准:IEC 61326-1;符合基本要求
浪涌(冲击)抗扰度 依据标准:IEC 61326-1;符合基本要求
射频电磁场辐射抗扰度 依据标准:IEC 61326-1;符合基本要求
静电放电抗扰度 依据标准:IEC 61326-1;符合基本要求
射频场感应的传导骚扰抗扰度 依据标准:IEC 61326-1;符合基本要求
使用环境
连续工作温度 -20℃~+60℃
贮存温度 -40℃~+80℃
相对湿度 10%~90%
环境要求 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响,空气中应不含有对铬、镍、银镀层起腐蚀作用的介质,应不含有易
连接参数
刚性导线可用横截面范围 0.5~2.5mm²
柔性导线可用横截面范围 0.5~2.5mm²
最小导线横截面AWG 12
最大导线横截面AWG 24
剥线长度 8mm
螺纹 M3
连接方式 螺钉连接
最小紧固扭矩 0.5Nm
最大紧固扭矩 0.6Nm
安装
安装方式 DIN35mm导轨安装
