冗余供电模块

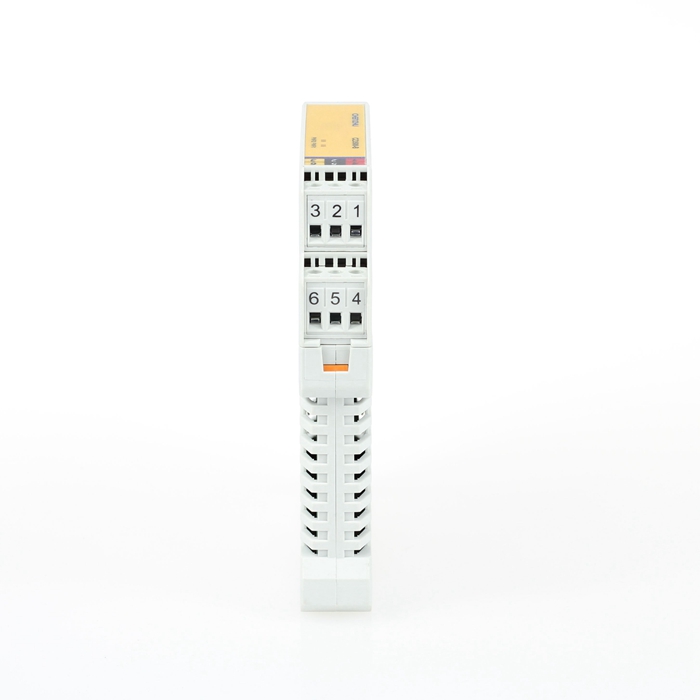

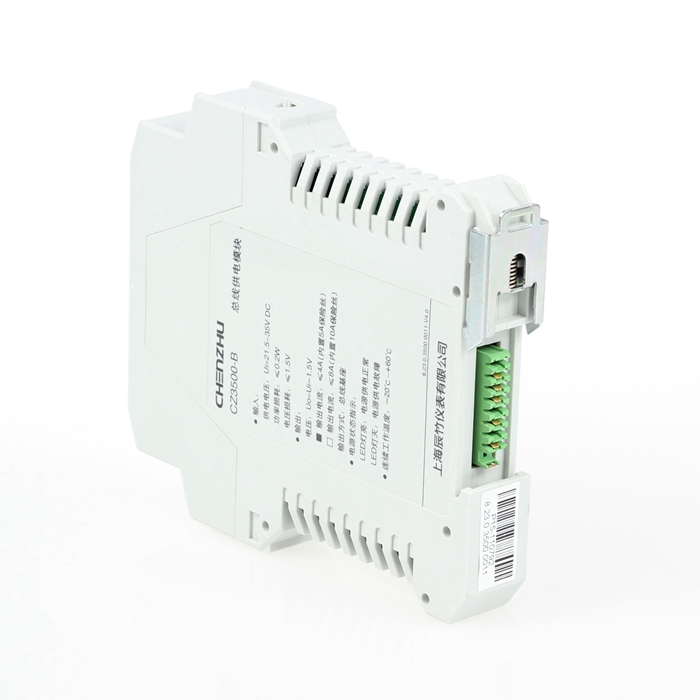

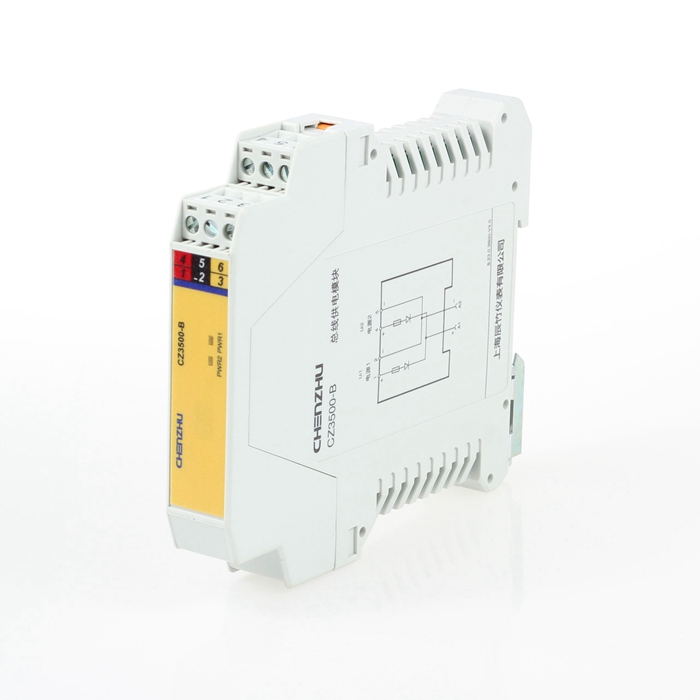

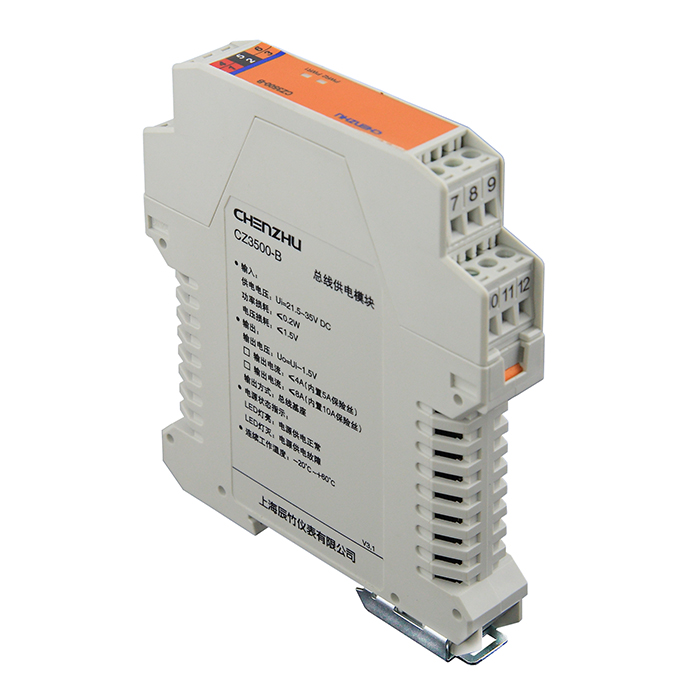

CZ3500-B  冗余供电模块
CZ3500-B冗余供电模块主要作用是为总线基座提供电源,该产品可接入两路电源,实现冗余配电
CZ3500-B
Product details
Technichal Data
Download
contrast
enquire

CZ3500-B冗余供电模块以卡接方式接触导轨,可提供2路冗余的24V电源。

电源经CZ3500-B加载到总线基座,由总线基座分配电源到各信号隔离器模块。


产品参数


输入


额定电压

21.5V~35V DC

损耗功耗

≤0.2W

电压损耗

≤1.5V



输出


输出电压

Uo=Ui-1.5V

输出电流

内置5A保险丝:≤4A

内置10A保险丝:≤8A

输出方式

总线基座



状态指示


绿色LED

LED灯亮:电源供电正常

LED灯灭:电源供电故障



基本参数


电源保护

电源反向保护

绝缘强度

输入和输出不隔离

连续工作温度

-20℃~+60℃

贮存温度

-40℃~+80℃

相对湿度

10%~90%



尺寸


深度

114.5mm

高度

99.0mm

宽度

17.5mm



EMC数据


电快速瞬变脉冲群抗扰度

IEC61326-1

浪涌(冲击)抗扰度

IEC61326-1

射频电磁场辐射抗扰度

IEC61326-1

静电放电抗扰度

IEC61326-1

射频场感应的传导骚扰抗扰度

IEC61326-1

低频共模传导

IEC61326-1


冗余供电模块



冗余供电模块

冗余供电模块



模块与总线基座卡接方式介绍


冗余供电模块

冗余供电模块





图示
连接参数
Generate PDF
Technichal Data
图示
尺寸图 应用图
冗余供电模块 冗余供电模块
连接参数
最小导线横截面AWG 12
最大导线横截面AWG 24
