一进一出防爆电梯、安全门用隔离式安全栅

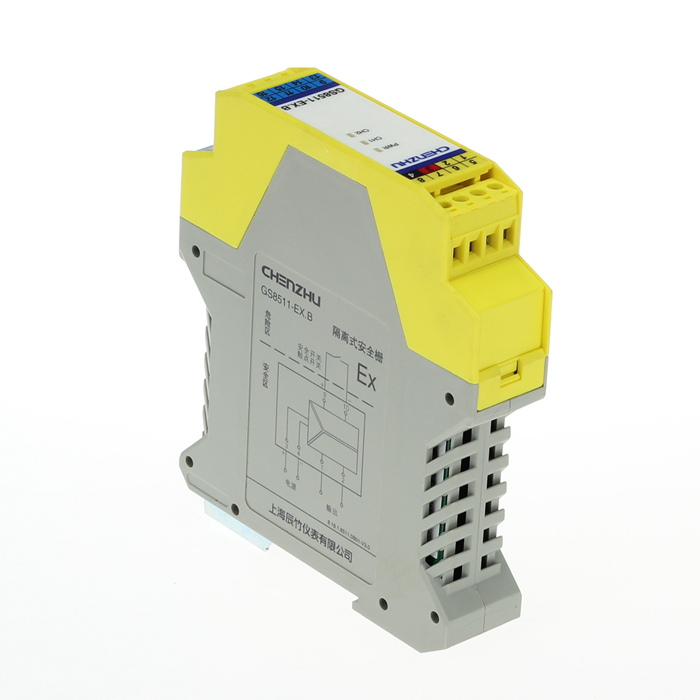

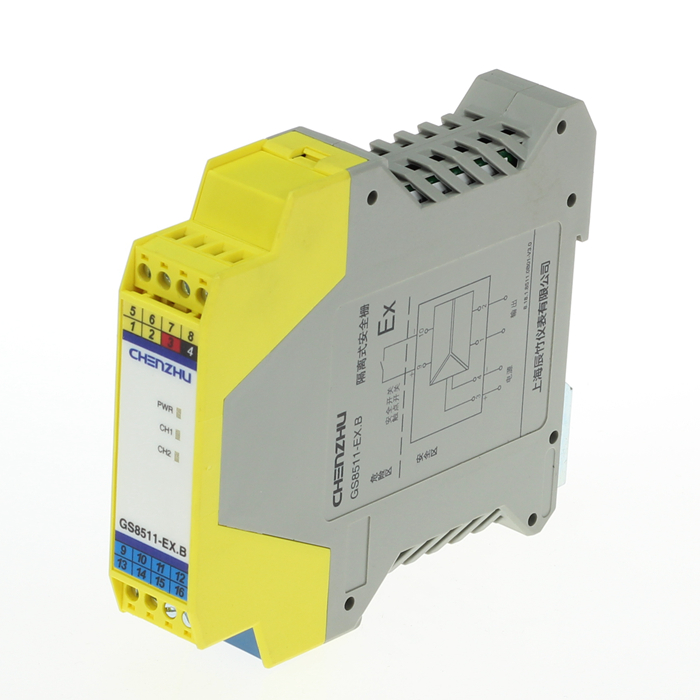

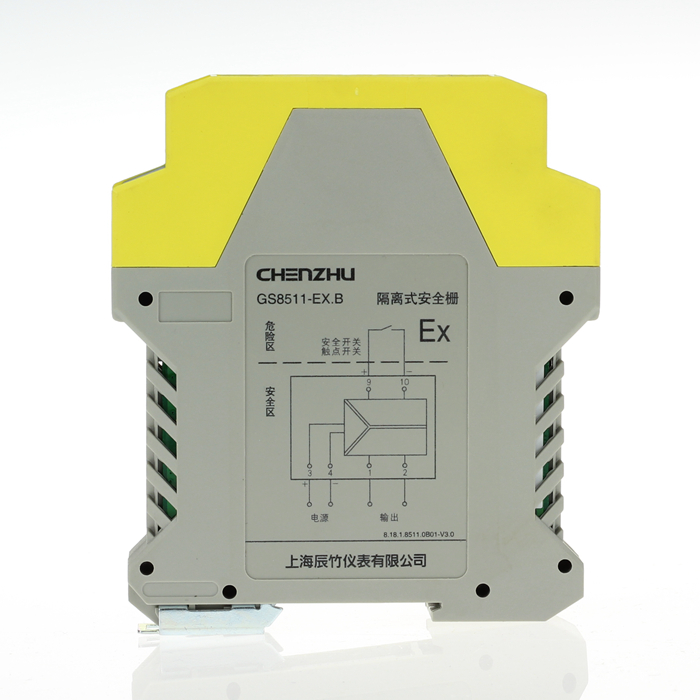

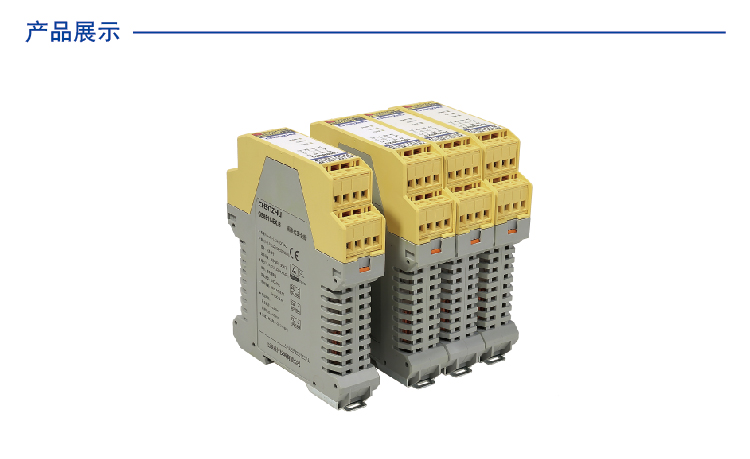

GS8511-EX.B  一进一出防爆电梯、安全门用隔离式安全栅
开关量输入隔离式安全栅,接收来自危险区的安全开关或触点开关输入,通过安全栅隔离传输到安全区输出。输入信号处理采用双重冗余电路;通过通道间互相故障监测和触点粘结判断停机功能。特别适用于防爆电梯、安全门等防爆设备的安全开关信号的监控处理。
GS8511-EX.B
Product details
Technichal Data
contrast
enquire

一进一出防爆电梯、安全门用隔离式安全栅

一进一出防爆电梯、安全门用隔离式安全栅

一进一出防爆电梯、安全门用隔离式安全栅

一进一出防爆电梯、安全门用隔离式安全栅

一进一出防爆电梯、安全门用隔离式安全栅

一进一出防爆电梯、安全门用隔离式安全栅


基本参数
输入数据
输出数据
电源
尺寸
外壳
产品认证
认证标准
安全数据(EX)
安全相关参数(SIL)
安全相关参数(PL)
EMC数据
使用环境
连接参数
安装
Generate PDF
Technichal Data

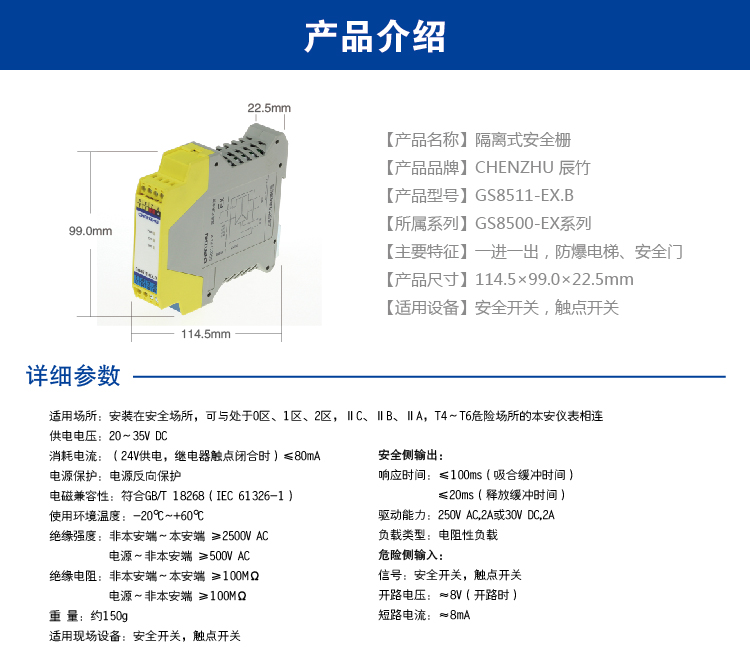

基本参数
通道数 1进1出
响应时间 ≤150ms(吸合缓冲时间);≤20ms(释放缓冲时间)
绝缘强度 非本安端~本安端≥2500V AC,电源~非本安端≥500V AC
绝缘电阻 非本安端~本安端≥100MΩ,电源~非本安端≥100MΩ
电磁兼容性 符合IEC 61326-1(GB/T 18268)
防爆标志 [Ex ia Ga]ⅡC
重量 约150g
连接的现场设备 安全开关;触点开关
适用场所 0区;1区;2区;IIA;IIB;IIC;T4~T6
输入数据
输入信号 安全开关;触点开关
开路电压 ≈8V
短路电流 ≈8mA
输出数据
驱动能力 250V AC,2A或30V DC,2A
负载类型 电阻性负载
输出信号 安全继电器输出
电源
供电电压(Ue) 15~35V DC
电源保护 电源反向保护
消耗电流 ≤95mA(24V供电,继电器触点闭合时)
供电方式 独立供电
电源连接方式 端子供电
尺寸
深度 114.5mm
高度 99.0mm
宽度 22.5mm
外壳
材料 PC
防护等级 IP20
阻燃等级 UL94/V0
颜色
产品认证
认证 NEPSI;功能安全(TUV SIL);特种设备型式试验
认证标准

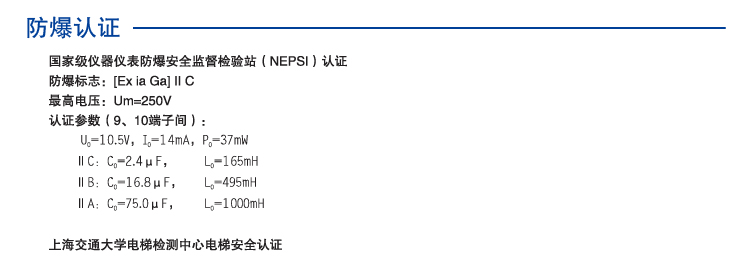

NEPSI [Ex ia Ga] IIC 符合GB 3836.1、GB 3836.4、GB 3836.20
功能安全 SIL3 符合 IEC 61508
特种设备试验 符合《电梯型式试验规则》、GB 5788、EN 81-1
安全数据(EX)
最高电压Um 250V
最大输出电压Uo 10.5V(9,10端子间)
最大输出电流Io 14mA(9,10端子间)
最大输出功率Po 37mW(9,10端子间)
ⅡC 最大外部电感Lo 165mH(9,10端子间)
ⅡC 最大外部电容Co 2.4μF(9,10端子间)
ⅡB 最大外部电感Lo 495mH(9,10端子间)
ⅡB 最大外部电容Co 16.8μF(9,10端子间)
ⅡA 最大外部电感Lo 1000mH(9,10端子间)
ⅡA 最大外部电容Co 75.0μF(9,10端子间)
安全相关参数(SIL)
设备类型 Type A
安全完整性等级(SIL) 3
操作模式(低要求) IEC 61508-低要求
(低要求)安全失效分数(SFF) ≥99%
(低要求)检验测试间隔(PTI) 20年
(低要求)λS 5.87E-07
(低要求)λDU 4E-09
(低要求)λDD 3.96E-07
(低要求)平均失效概率(PFDAVG) 1.77E-05
(低要求)诊断覆盖率(DC) ≥99%
操作模式(高要求) IEC 61508-高要求
(高要求)安全失效分数(SFF) ≥99%
(高要求)检验测试间隔(PTI) 20年
(高要求)λS 5.87E-07
(高要求)λDU 4E-09
(高要求)λDD 3.96E-07
(高要求)每小时失效概率(PFH) 2.03E-10
(高要求)诊断覆盖率(DC) ≥99%
安全相关参数(PL)
停止等级 0
任务时间(TM) 20年
诊断覆盖率(DCavg) ≥99%
EMC数据
电快速瞬变脉冲群抗扰度 依据标准:IEC 61326-3-1;达到FS性能判据要求
浪涌(冲击)抗扰度 依据标准:IEC 61326-3-1;达到FS性能判据要求
射频电磁场辐射抗扰度 依据标准:IEC 61326-3-1;达到FS性能判据要求
静电放电抗扰度 依据标准:IEC 61326-3-1;达到FS性能判据要求
射频场感应的传导骚扰抗扰度 依据标准:IEC 61326-3-1;达到FS性能判据要求
低频共模传导 依据标准:IEC 61326-3-1;达到FS性能判据要求
使用环境
连续工作温度 -20℃~+60℃
贮存温度 -40℃~+80℃
相对湿度 10%~90%
环境要求 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应营销,空气中应不含有对铬、镍、银镀层起腐蚀作用的介质,应不含有易燃、易爆的物质
连接参数
刚性导线可用横截面范围 0.5~2.5mm²
柔性导线可用横截面范围 0.5~2.5mm²
最小导线横截面AWG 12
最大导线横截面AWG 24
剥线长度 8mm
螺纹 M3
连接方式 螺钉连接
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
安装
安装方式 DIN35mm导轨安装
