导轨型开关电源10W/24V输出
CZP-DRM-10-24  导轨型开关电源10W/24V输出

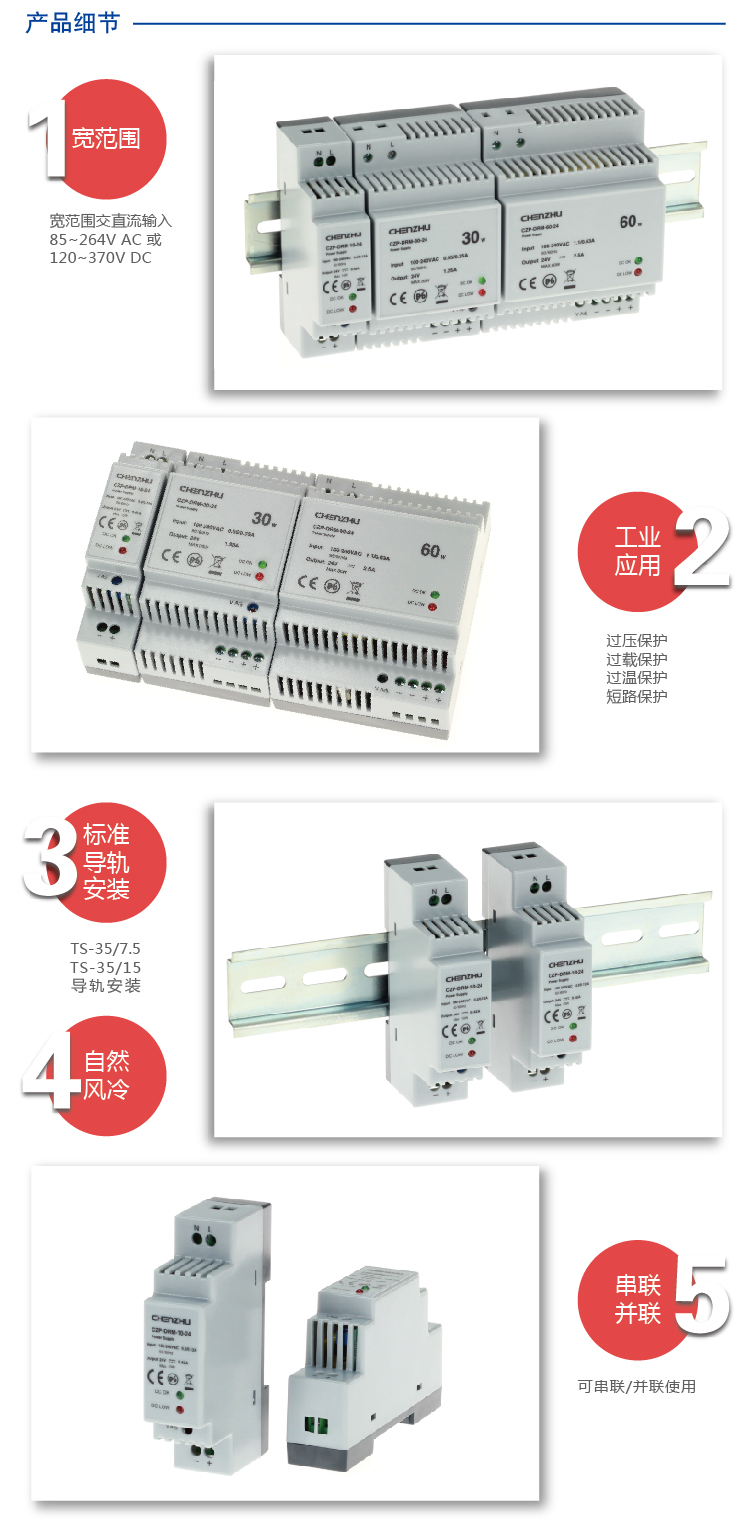

专为工业自动化应用设计; 安装导轨:TS-35/7.5或TS-35/15; 宽范围交直流输入; 输出调节范围宽; 保护种类:过压/过载/过温/短路; 自然风冷; 可串联/并联使用; 5年质保
满载输出:
10W/24V
满载电流:
0.42A
额定电压:
100-240V AC
CZP-DRM-10-24
Product details
Technichal Data
Download
contrast
enquire

导轨型开关电源10W/24V输出

导轨型开关电源10W/24V输出

导轨型开关电源10W/24V输出

导轨型开关电源10W/24V输出


图示
输出数据
输入数据
保护电路
尺寸(mm)
外壳参数
环境参数
一般参数
标准/条例
Generate PDF
Technichal Data

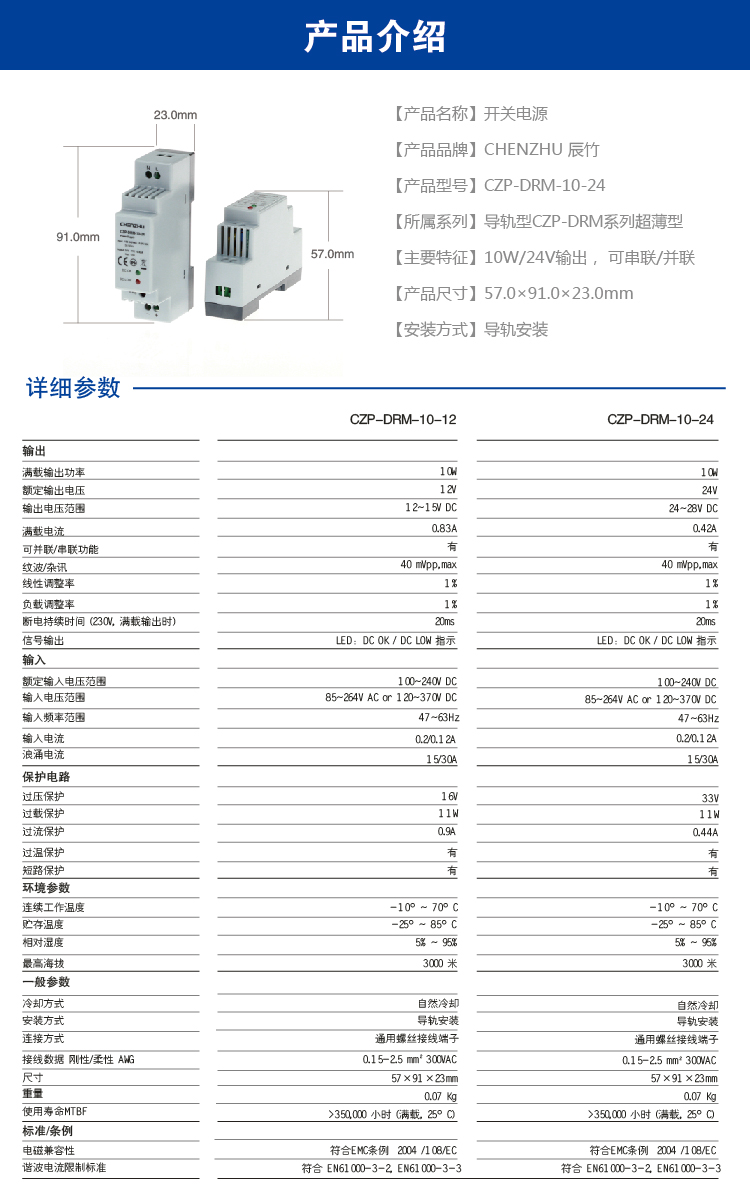

图示

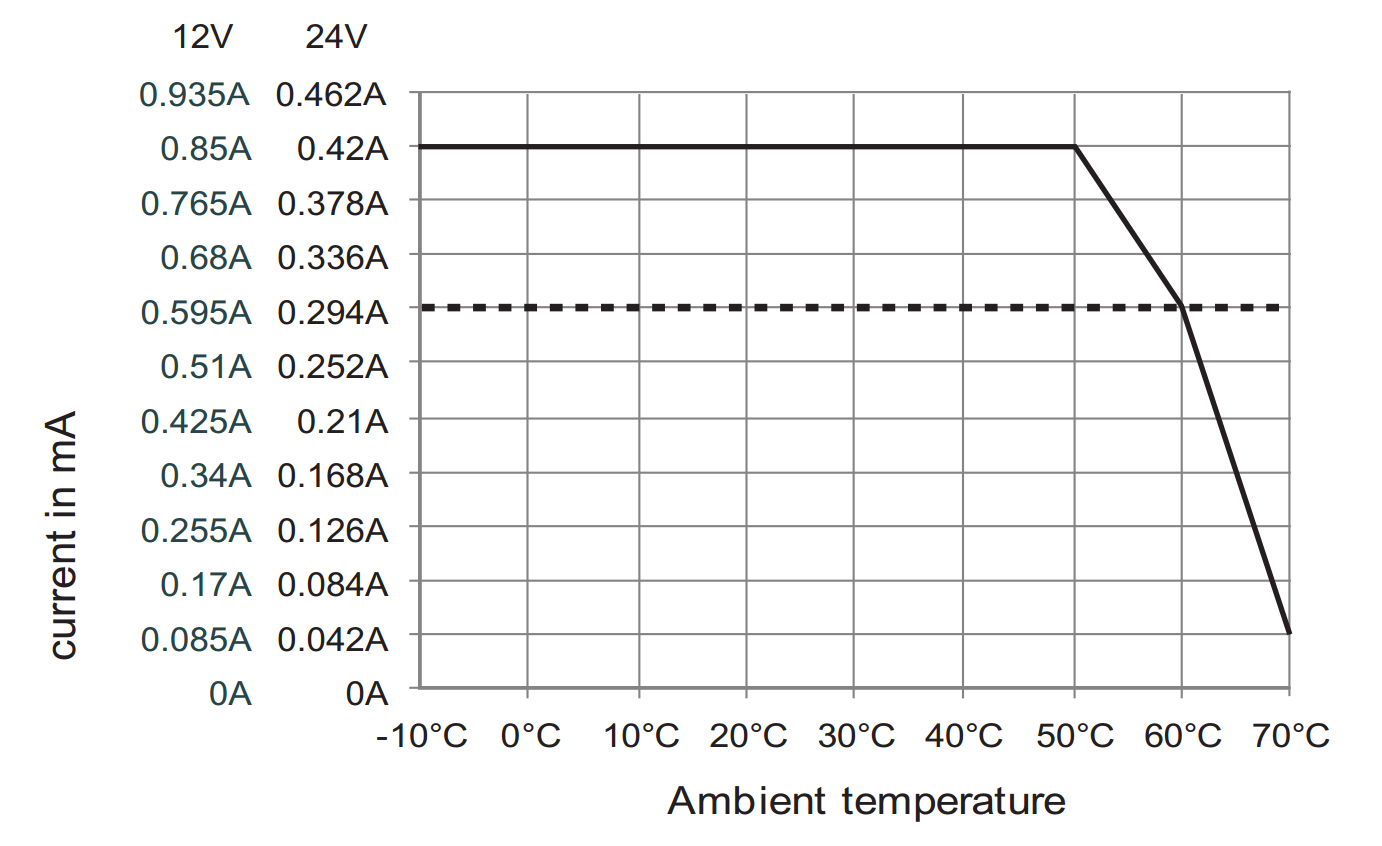

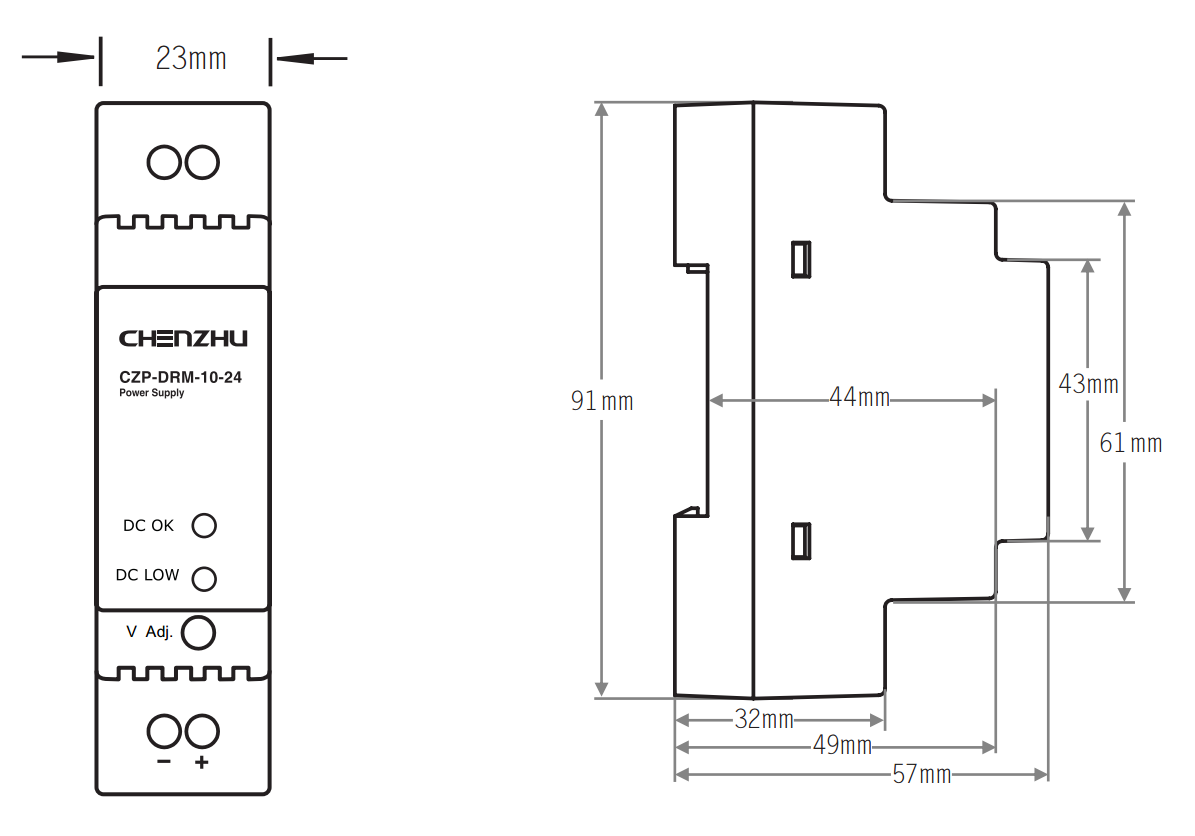

尺寸图 线性图
导轨型开关电源10W/24V输出 导轨型开关电源10W/24V输出
输出数据
满载输出功率 10W
额定输出电压 24V
输出电压范围 24~28VDC
满载电流 0.42A
最小输出电流 0.1A

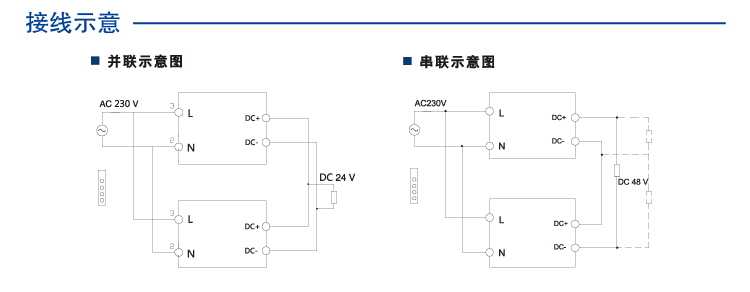

可并联/串联功能
纹波/杂讯 20 mVpp,max
断电持续时间 20 ms @ full load, 230 VAC
线性调整率 0.01
负载调整率 0.01
信号输出指示 LED:DC OK/DC LOW指示
输入数据
额定电压 100~240V AC
输入电压范围 85~264V AC or 120~370V DC
输入频率范围 47~63Hz
输入电流 0.2/0.12A
浪涌电流 15/30A
保护电路
过压保护 30V
过载保护 11W
过流保护 0.44A
过温保护
短路保护
尺寸(mm)
深度 57
高度 91
宽度 23
外壳参数
外壳材料 塑料
防火等级 V0
防护等级 IP20
重量 0.07Kg
外壳颜色
环境参数
连续工作温度 -10°~70°C
贮存温度 -25° ~ 85°C
相对湿度 5%~95%
最高海拔 3000 M
一般参数
冷却方式 自然冷却
安装方式 导轨安装
连接方式 通用螺丝接线端子
接线数据 刚性/柔性 AWG 0.15-2.5 mm² 300VAC
使用寿命MTBF >350,000小时 (满载,25°C )
标准/条例
电磁兼容性 符合EMC条例 2004 /108/EC
谐波电流限制标准 符合 EN61000-3-2, EN61000-3-3
