一进四出 隔离器模拟量输入信号分配器
CZ3383  一进四出 隔离器模拟量输入信号分配器
二线制、三线制变送器、电流源、电压源输入隔离信号分配器,可为变送器提供隔离电源,将变送 器 产生的0/4~20mA信号(也可以是电流源信号或0/1~5V、0/2~10V电压信号)转换成0/4~20mA电流信号或0/1~5V、0/2~10V电压信号输出。该产品需要独立供电,电源、输入和输出三隔离,各输出通道之间亦隔离。
通道数:
一进四出
输入:
0/4~20mA
0~20mA
4~20mA
配电:
15.5V/20mA
输出:
0/4~20mA
0/1~5V
0/2~10V
4~20mA
1~5V
2~10V
0~20mA
0~5V
0~10V
供电方式:
24VDC
电源连接方式:
端子供电
CZ3383
Product details
Technichal Data
Download
contrast
enquire

一进四出 隔离器模拟量输入信号分配器

一进四出 隔离器模拟量输入信号分配器

一进四出 隔离器模拟量输入信号分配器

一进四出 隔离器模拟量输入信号分配器


可插拔接线端子

一进四出 隔离器模拟量输入信号分配器


安装与拆卸


一进四出 隔离器模拟量输入信号分配器

一进四出 隔离器模拟量输入信号分配器

一进四出 隔离器模拟量输入信号分配器


基本参数
输入数据
输出数据
电源
尺寸
外壳
EMC数据
使用环境
连接参数
安装
Generate PDF
Technichal Data

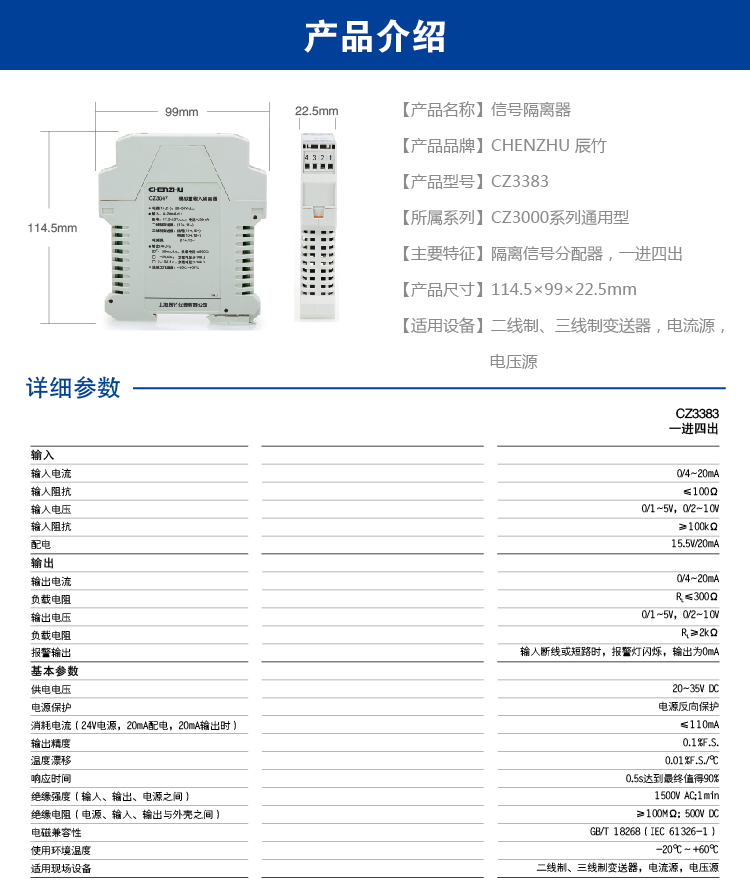

基本参数
通道数 1进4出
输出精度(20°C) 0.1%F.S.
温度漂移 0.01%F.S./℃
响应时间 0.5s达到最终值的90%
绝缘强度 1500V AC,1分钟(电源、输入、输出之间)
绝缘电阻 ≥100MΩ;500V DC(电源、输入、输出与外壳之间)
电磁兼容性 符合IEC 61326-1(GB/T 18268)
重量 约120g

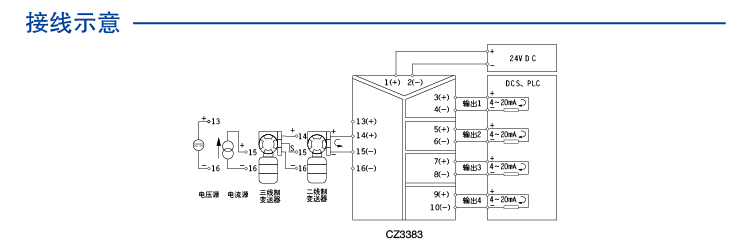

连接的现场设备 二线制变送器;三线制变送器;电流源信号;电压源信号
输入数据
输入信号 0~20mA;4~20mA;0~5V;1~5V;0~10V;2~10V
开路电压 ≤20V
输入阻抗 ≤100Ω(电流);≥100kΩ(电压)
最大输入电流 ≤30mA
配电电压 20mA时配电电压:≥15.5V
输出数据
电流输出负载电阻 RL≤300Ω
电压输出负载电阻 RL≥2kΩ
报警指示 短路或断线时,报警灯闪烁,输出为0mA。
输出信号 0~20mA;4~20mA;0~5V;1~5V
电源
供电电压(Ue) 20~35V DC
电源保护 电源反向保护
消耗电流 ≤110mA(24V供电,20mA输出时)
供电方式 独立供电
电源连接方式 端子供电
尺寸
深度 114.5mm
高度 99.0mm
宽度 22.5mm
外壳
材料 PA
防护等级 IP20
阻燃等级 UL94/V0
颜色
EMC数据
电快速瞬变脉冲群抗扰度 依据标准:IEC 61326-1;A级
浪涌(冲击)抗扰度 依据标准:IEC 61326-1;B级
射频电磁场辐射抗扰度 依据标准:IEC 61326-1;符合基本要求
静电放电抗扰度 依据标准:IEC 61326-1;符合基本要求
射频场感应的传导骚扰抗扰度 依据标准:IEC 61326-1;符合基本要求
低频共模传导 依据标准:IEC 61326-1;符合基本要求
使用环境
连续工作温度 -20℃~+60℃
贮存温度 -40℃~+80℃
相对湿度 10%~90%
环境要求 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响,空气中应不含有对铬、镍、银镀层起腐蚀作用的介质,应不含有易
连接参数
刚性导线可用横截面范围 0.5~2.5mm²
柔性导线可用横截面范围 0.5~2.5mm²
最小导线横截面AWG 12
最大导线横截面AWG 24
剥线长度 8mm
螺纹 M3
连接方式 螺钉连接
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
安装
安装方式 DIN35mm导轨安装
