SPD是Surge Protective Device的简写，中文名称有：电涌保护器、浪涌保护器、防雷栅、雷电浪涌防护器、防雷器等。
SPD其内部包含至少一个非线性元件。当电涌出现时，SPD能在极短的时间导通，将电流泄放到地，其响应时间为ns级（10-9S），而电涌的上升速度一般为μs级（10-6S），因此SPD可以把电压限制在安全的水平，起到保护设备的作用。
SPD可以理解为一个“瞬时接地设备”，对于不带电的物体如设备外壳、管道等，一般可以直接接地，而对于带电的线路，通过SPD来“瞬时接地”。
SPD内部常用的非线性元器件有TVS（瞬态抑制二极管）、压敏电阻（MOV）和气体放电管（GDT）。

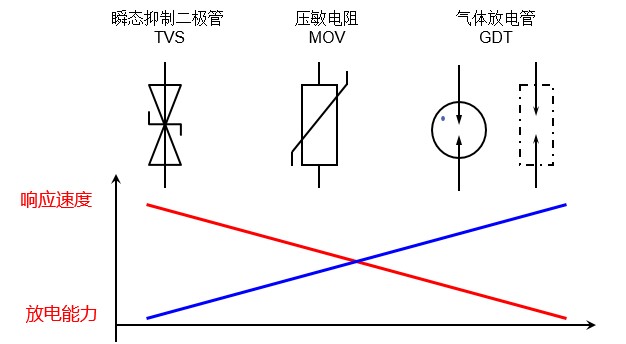

这几种元件中，TVS响应最快，但放电电流较小，GDT放电能力大，但是响应较慢，MOV的放电能力和响应速度均居中。
SPD种类繁多，从应用的角度，我们可以把SPD分为电源SPD和信号网络SPD。两者最主要的区别在于：
1） 电源回路工作电流大，而信号网络回路工作电流较小。
2） 电源SPD要求的放电电流较大，而信号网络回路要求的放电电流较小。
在实际应用中，电源SPD一般并联安装，采用MOV单级保护。
采用并联安装，是因为电源回路工作电流大，如采用串联安装，则SPD需要承受很大的回路工作电流。
采用MOV，是因为TVS放电能力不足，而GDT存在工频续流问题。采用单级保护（且不同级之间要求间隔一定的距离），是为了满足能量协调要求（后附工频续流和能量协调概念解释）。
信号SPD一般采用串联安装方式，采用GDT和TVS两级保护。SPD可以用串联安装方式。
采用串联安装方式，首先是因为信号回路电流小，另外串联安装可以做到多级保护，并且满足能量协调。
采用GDT（和TVS）而不采用MOV，是因为MOV结电容较高，且放电能力相同的情况下，其尺寸比GDT大很多。另外，信号回路由于电流（电压）较小，使用GDT时也一般不需要担心工频续流问题。
补充知识1：什么是工频续流？
GDT（气体放电管），属于开关型元件，其开关状态取决于其内部空气是否被击穿。使用开关型元件的SPD称作开关型SPD。开关型，顾名思义，就是工作在“开”和“关”两种状态。
当电力线上的电压低于其开启电压时，其工作在“开”（高阻）的状态，当电力线电压高于其开启电压时（如电涌产生），其工作在“关”（导通）的状态，可以泄放很大的电流。开关型元件的导通状态通常是气体弧光放电的过程，因为维持弧光放电的电压只需要几十伏（通常低于电力线的额定工作电压），所以在电涌消失后，施加在SPD上的电力线电压使得弧光放电得以维持，这就是工频续流。工频续流会使得在电涌消失后，SPD无法返回到开路（高阻）状态，造成SPD发热甚至炸裂，引发火灾事故。所以开关型SPD一般只用于电源系统N-PE之间（或低压低流的信号系统中），如果要应用在电力线上，其必须具备续流遮断能力。
补充知识2：什么是能量协调？
所谓能量协调，就是多级SPD或保护元件，其放电能力大小不一，在一起使用时，必须使雷电流合理分配，以保证放电能力较小的SPD或元件不会损坏。

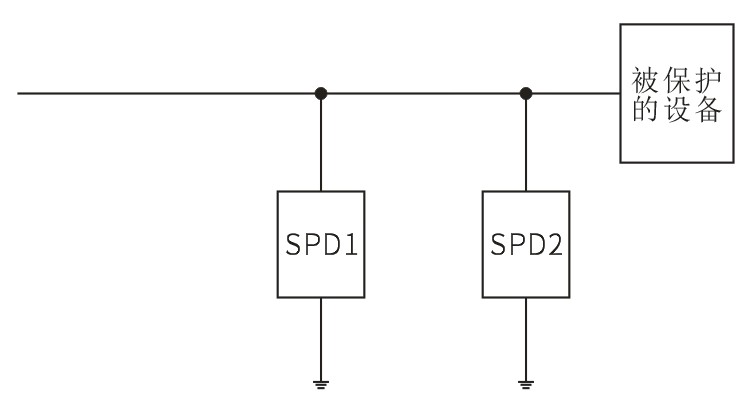

如下图，SPD1放电能力大，残压高，SPD2放电能力小，残压低。为了达到较好的保护效果（放电能力大，而且残压低），同时使用SPD1和SPD2。但实际情况下，雷电流并不一定按你预想的那样，大部分经SPD1泄放，少部分经SPD2泄放。如果做不到能量协调，SPD2会因为分担过大的雷电流而损坏。
同样，对于信号SPD，也存在能量协调问题。如果能量不能协调，TVS就容易损坏。
电源SPD在安装时要求两级之间间隔5-10m的距离，就是为了实现能量的协调；信号SPD一般会在GDT和TVS之间加上一个耦合电阻，其目的也是为了实现能量协调。因为电阻会消耗功率，所以只适合在电流较小的信号回路加。
以上了解了SPD的基本工作原理，接下来我们了解一下SPD的主要技术参数、SPD选择。
电源SPD的主要技术参数和选择：
1.最大持续工作电压Uc
2.放电能力
-标称放电电流In（8/20us）： SPD能承受该波形冲击10次以上。
-最大放电电流Imax（8/20us）：SPD能承受该波形冲击至少1次。
-冲击放电电流Iimp（10/350us）：SPD能承受该波形冲击至少1次
3.电压保护水平Up
4.SPD的组合模式
SPD是一个“瞬时等电位连接”设备，在系统正常工作的情况下，其呈现“开”（高阻）的状态，因此SPD的Uc值必须高于系统可能出现的最大持续工作电压，否则SPD安装后，还没等浪涌产生，SPD就已经损坏，甚至可能引起火灾事故。

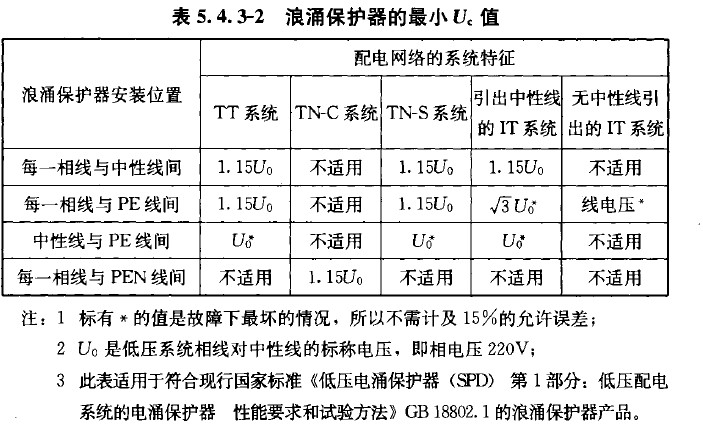

对于Uc的选择，标准中GB 50343建议如下：
上表参考了IEC61643-12标准。
在这里需要注意相电压和线电压的区别。比如220/380VAC电压系统中，相电压是220VAC，线电压（两相之间）是380VAC。电源SPD一般是安装在相与零或相与地之间，所以Uc值应该和相电压220VAC比较。
在实际的应用中，Uc值一般都会多留一些余量。不同国家，电网质量情况不同。欧洲发达国家，电网较稳定，Uc的余量会小一点。我国电网质量一般，Uc余量要大一点。而在一些东南亚国家，电网质量可能较恶劣，Uc值需要更高一些。

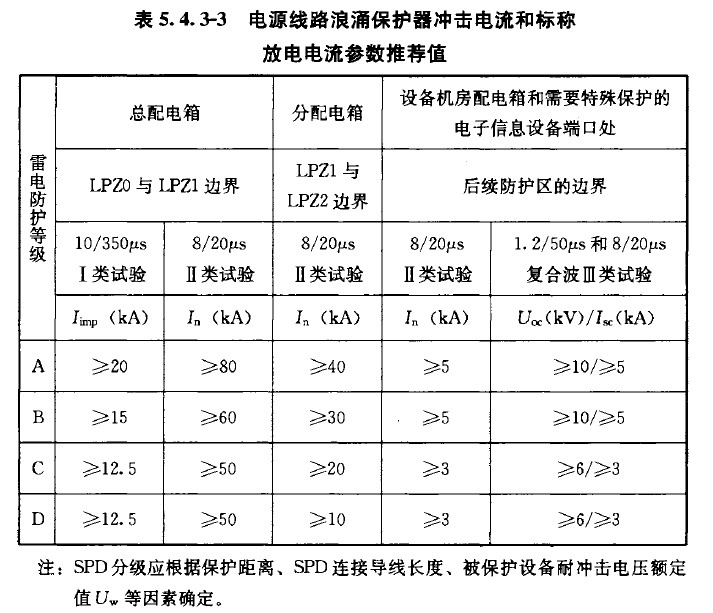

SPD的放电能力是SPD的核心性能指标，理论上越大越好。其选择可以参考GB 50343标准。
这个表格，是根据被保护系统的重要性（ABCD等级）和SPD的安装位置（防雷分区），来选择SPD合适的放电电流。系统的重要性等级越高，SPD安装位置越“靠外”，选择的SPD放电电流应越大。
需要理解的几个概念：
1.雷电防护等级
根据防雷装置的拦截效率E来确定，A级为98%，B级为90%，C级为80%，D级为80%以下，越重要的建筑，要求的拦截效率越高。由于拦截效率E理论上定量计算比较复杂，标准中还给出了定性的划分参考。在此不做深入介绍，可参考GB 50343第4章，雷电防护等级划分和雷击风险评估。
2.雷电防护分区：

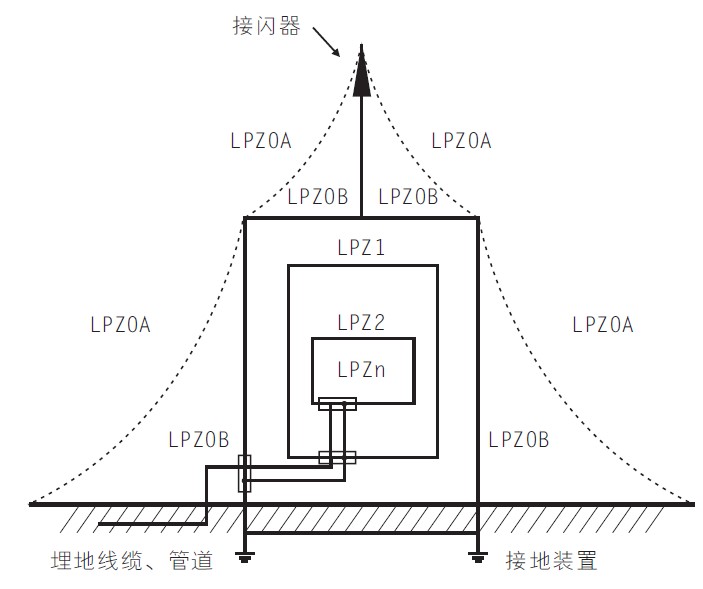

LPZ0A（LPZ：lightning protection zone），表示该区域无任何防护，受直接雷击和全部雷电电磁脉冲威胁的区域。
LPZ0B，表示受直击雷保护，但是受到全部雷电电磁脉冲威胁。
LPZ1，表示受直击雷保护，且内部雷电电磁脉冲经屏蔽后已经衰减。
LPZ2~n，表示受直击雷保护，且内部雷电电磁脉冲经进再次屏蔽后继续衰减。
电压保护水平Up：Up值是“表征SPD 限制接线端子间电压的性能参数”，是一个“门槛”值，也就是说，在规定的波形下测得的SPD的限制电压，都不会超过这个值。

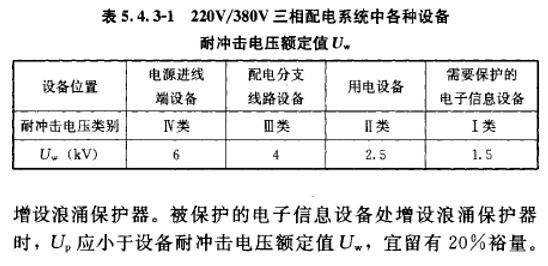

从单一维度讲，Up越小越好。但实际上，Up值和Uc、测试波形相关。Uc越小，测试波形的峰值电压、电压上升速率或电流越小，Up越小。标准中，建议Up≤0.8Uw，Uw为设备耐压值。一般情况下，这个条件并不难满足，所以在选择SPD时，应重点确认产品的Uc和放电能力。
*实际应用中，有可能Up大的SPD，实际残压反而更小。
假设一个场景，两台基于MOV的电源SPD，Uc相同，第1台SPD，In=20kA，Up=1.5kV；第2台SPD，In=10kA，Up=1.3kV。第1台SPD的Up=1.5kV是在20kA下测得的，而第2台SPD的Up=1.3kV是在10kA下测得的。在实际应用中，面对同样的冲击电流，第1台SPD的残压理论上会低于第2台SPD的残压，尽管第1台SPD的Up高于第2台。
最后是电源SPD的组合模式。它需要根据电源系统的类型来选择。

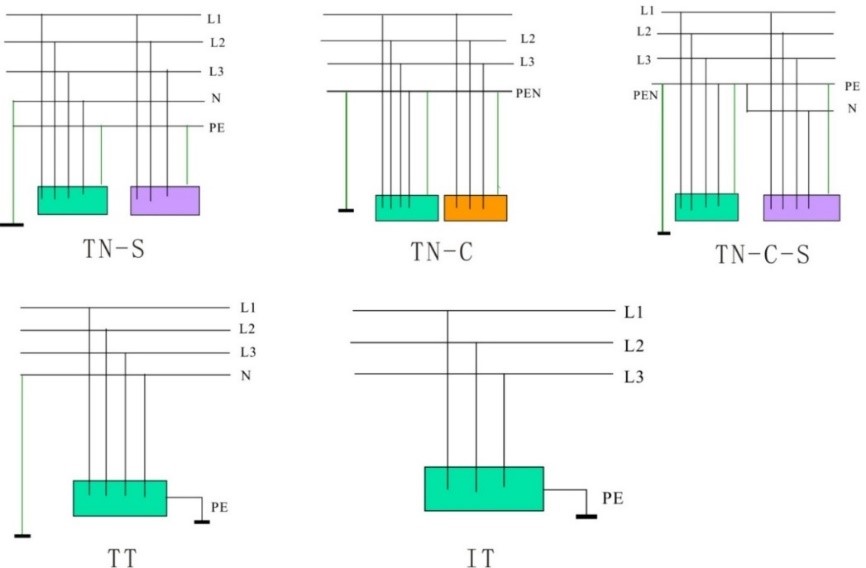

不同的电源系统，推荐的SPD组合模式如下：
TN-S：4P（3P+1）
TN-C，IT：3P
TT：3P+1
单相TN：2P
单相TT：1P+1
关于电源系统的类型的区别和为什么选择对应SPD组合模式，在此就不深入介绍了。
信号SPD的主要技术参数和选择：
1.最大持续工作电压Uc
2.额定工作电流IL
3.放电能力
4.电压保护水平
5.其他要求
1.Uc：原理上与电源SPD一样，Uc应大于回路的最大工作电压，且留有一定的余量。不过相比电源SPD，信号SPD的Uc余量可以小一些，因为信号回路电源相对稳定。
2.IL：由于信号SPD一般采用串联安装方式，IL不得小于工作回路的持续工作电流。如果是采用并联安装方式，则不需要考虑该参数。
3.放电能力：由于信号、信号相关设备的多样性，实际应用中的需求也不尽相同。在工控行业，一般要求In≥5kA，不少品牌已经可以做到In=10kA。
4.电压保护水平，原理上与电源SPD近似。实际应该中需要考虑被保护产品的耐压性能。一般来说，如果被保护产品符合基本的EMC要求，Up值一般都满足要求。如果被保护产品耐压水平很低，另做考虑。
5.其他要求，如产品的接口类型、保护线数、安装方式、带宽（高频信号时需要考虑SPD引起的信号衰减）、防爆要求等等。

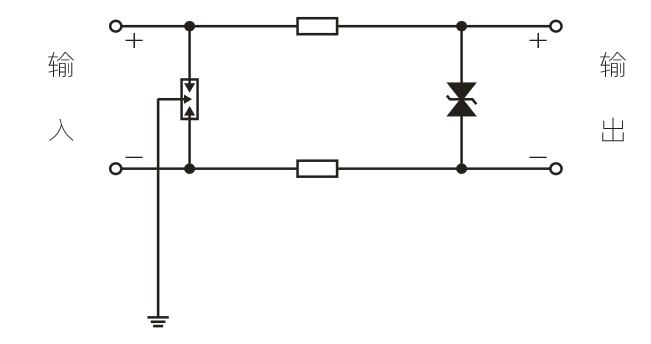

信号SPD典型应用示意图
---------------------------------------------------------------------------------------------
